Raumthermostat
Installationsanleitung
088R0223
VI.88.R1.03
DKCD 01/99
Typ CFR
1
2
Diodenreihe im
Anmeldefeld
3

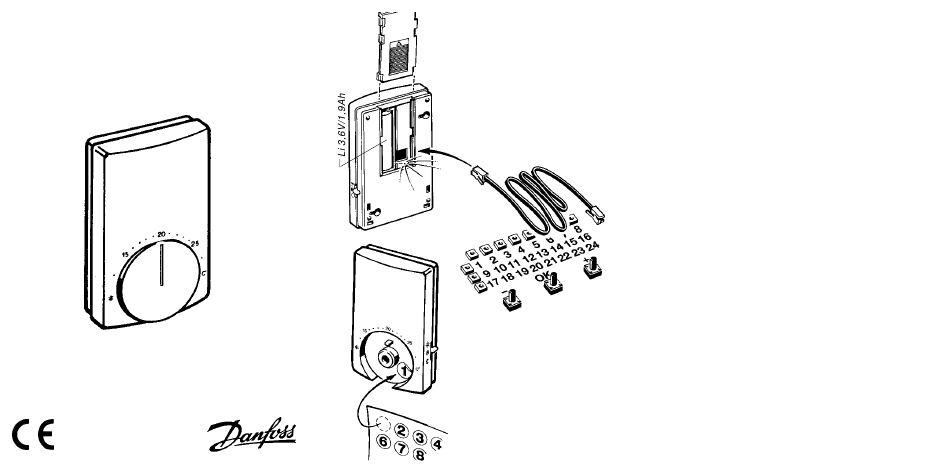

Anmeldung der Raumthermostate am Hauptregler
- Raumthermostat CFR (Abb.1) und Hauptregler CFM mit
schwarzem Aufschaltkabel verbinden. Leuchtdiode des
ersten freien Ausgangs im Leuchtfeld blinkt. Übrige freie
Ausgänge leuchten stetig (Abb. 2)
- Mit den Tasten +/- den gewünschten Ausgang für jeweili-
gen Raumthermostaten wählen. Mit kurzem Drücken der
Taste OK wird die Anmeldung am jeweils blinkenden Aus-
gang bestätigt. Der Raumthermostat ist nun angemeldet
und die Diode erlischt.
- Sollen einem Raumthermostaten mehrere Ausgänge zu-
geordnet werden, so ist der Vorgang zu wiederholen.
- Wird nach der Anmeldung das Aufschaltkabel entfernt,
startet automatisch ein Testverfahren. Dabei blinkt am
Raumthermostat hinter der Batterieabdeckung eine rote
Leuchtdiode für mindestens 1 Minute. Am Hauptregler
blinken gleichzeitig die jeweils belegten Dioden im
Leuchtfeld.
Abmeldung der Raumthermostate am Hauptregler
- Schwarzes Aufschaltkabel entfernen. Taste OK 5 Sekun-
den gedrückt halten (Löschmodus). Erste Diode des an-
gemeldeten Raumthermostaten blinkt. Übrige Dioden der
angemeldeten Raumthermostate leuchten stetig.Den zu
löschenden Ausgang mittels +/- Tasten auswählen, so daß
dieser blinkt. Danach Taste OK erneut 5 Sekunden lang
gedrückt halten. Diode erlischt und Raumthermostat ist
abgemeldet.
Kontrolle der Raumthermostate
Zur Überprüfung der Raumthermostate wie folgt vorgehen:
- Raumthermostat auf maximale Temperatur einstellen.
- Durch Betätigen des seitlichen Funktionsschalters einen
anderen Betriebszustand wählen.
- Wenn die rote Diode unterhalb des Batteriedeckels inner-
halb 1 Minute zu blinken beginnt, ist der Raumthermostat
in Ordnung.
