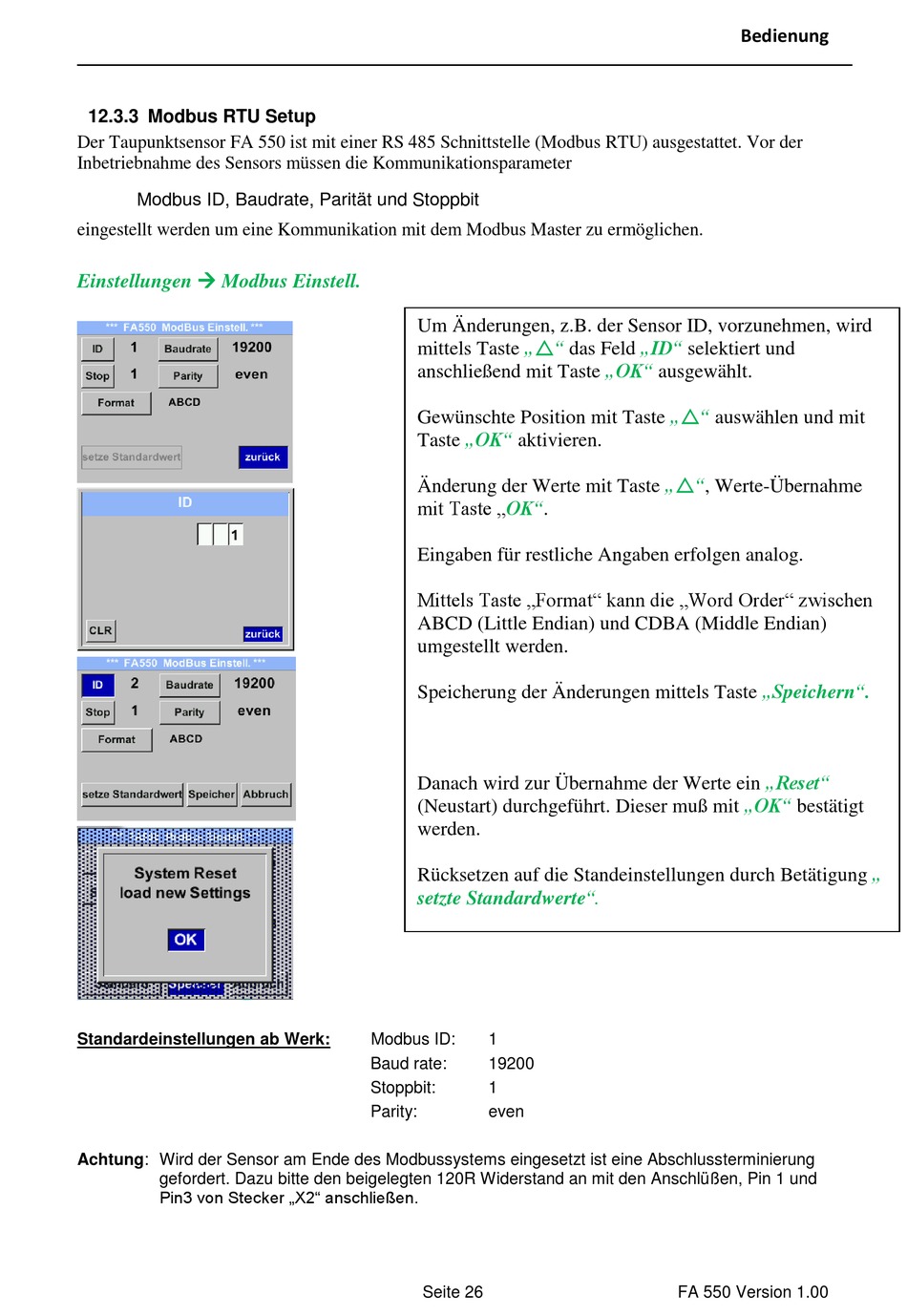

12.3.3 Modbus RTU Setup

Der Taupunktsensor FA 550 ist mit einer RS 485 Schnittstelle (Modbus RTU) ausgestattet. Vor der
Inbetriebnahme des Sensors müssen die Kommunikationsparameter
Modbus ID, Baudrate, Parität und Stoppbit
eingestellt werden um eine Kommunikation mit dem Modbus Master zu ermöglichen.
Einstellungen  Modbus Einstell.
Standardeinstellungen ab Werk:
Achtung: Wird der Sensor am Ende des Modbussystems eingesetzt ist eine Abschlussterminierung
gefordert. Dazu bitte den beigelegten 120R Widerstand an mit den Anschlüßen, Pin 1 und
Pin3 von Stecker „X2" anschließen.
Um Änderungen, z.B. der Sensor ID, vorzunehmen, wird
„"
mittels Taste
anschließend mit Taste
Gewünschte Position mit Taste
„OK"
Taste aktivieren.
Änderung der Werte mit Taste „", Werte-Übernahme
mit Taste „OK".
Eingaben für restliche Angaben erfolgen analog.
Mittels Taste „Format" kann die „Word Order" zwischen
ABCD (Little Endian) und CDBA (Middle Endian)
umgestellt werden.
Speicherung der Änderungen mittels Taste
Danach wird zur Übernahme der Werte ein
(Neustart) durchgeführt. Dieser muß mit
werden.
Rücksetzen auf die Standeinstellungen durch Betätigung
setzte Standardwerte".
Modbus ID: 1
Baud rate: 19200
Stoppbit: 1
Parity: even
Seite 26
„ID"
das Feld selektiert und
„OK"
ausgewählt.
„"
auswählen und mit
FA 550 Version 1.00
Bedienung
„Speichern".
„Reset"
„OK"
bestätigt
„
