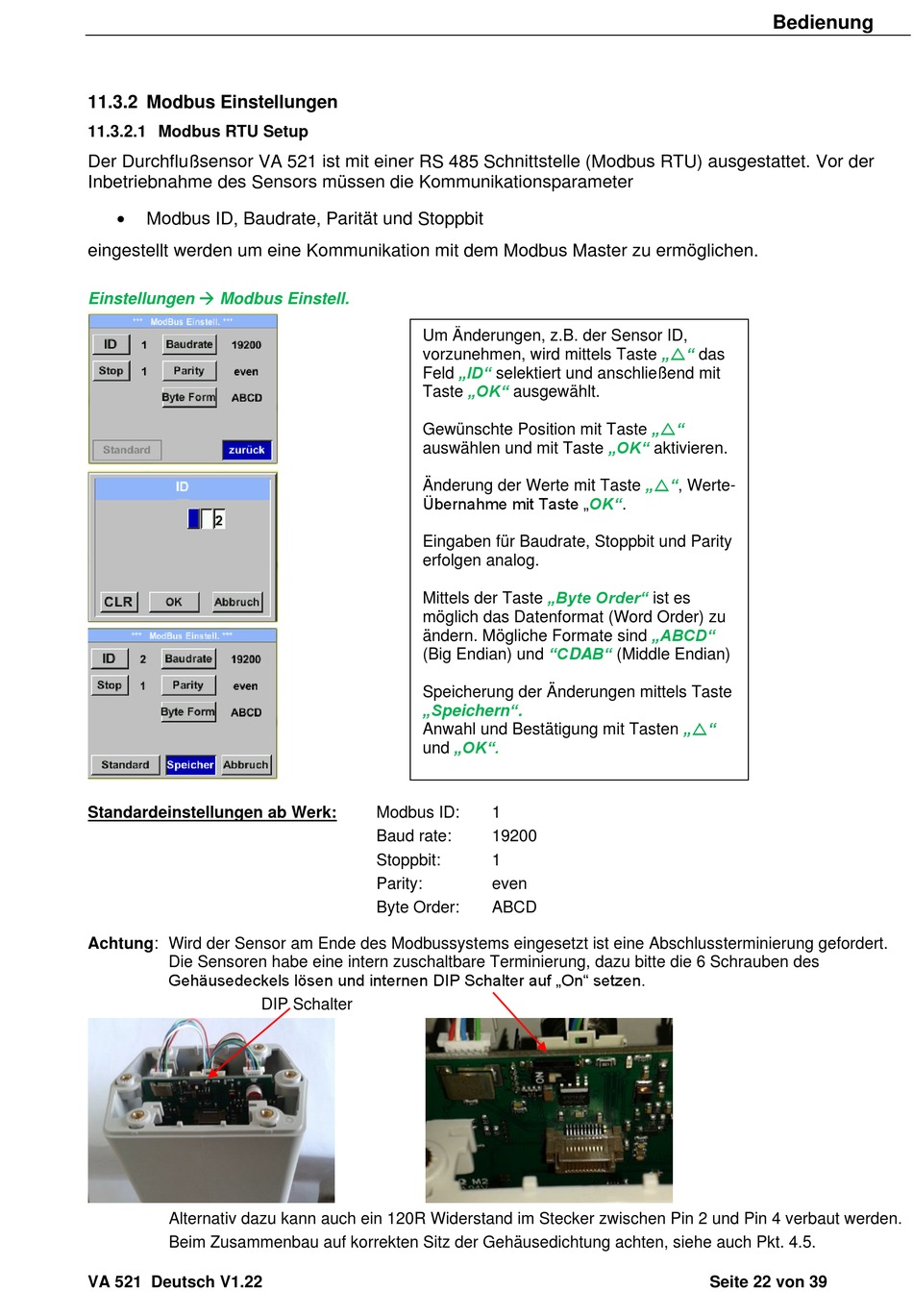

11.3.2 Modbus Einstellungen

11.3.2.1 Modbus RTU Setup

Der Durchflußsensor VA 521 ist mit einer RS 485 Schnittstelle (Modbus RTU) ausgestattet. Vor der
Inbetriebnahme des Sensors müssen die Kommunikationsparameter
•
Modbus ID, Baudrate, Parität und Stoppbit
eingestellt werden um eine Kommunikation mit dem Modbus Master zu ermöglichen.
Einstellungen → Modbus Einstell.
Standardeinstellungen ab Werk:
Achtung: Wird der Sensor am Ende des Modbussystems eingesetzt ist eine Abschlussterminierung gefordert.
Die Sensoren habe eine intern zuschaltbare Terminierung, dazu bitte die 6 Schrauben des
Gehäusedeckels lösen und internen DIP Schalter auf „On" setzen.
Alternativ dazu kann auch ein 120R Widerstand im Stecker zwischen Pin 2 und Pin 4 verbaut werden.
Beim Zusammenbau auf korrekten Sitz der Gehäusedichtung achten, siehe auch Pkt. 4.5.
VA 521 Deutsch V1.22
Um Änderungen, z.B. der Sensor ID,
vorzunehmen, wird mittels Taste
Feld
Taste
Gewünschte Position mit Taste
auswählen und mit Taste
Änderung der Werte mit Taste „", Werte-
Übernahme mit Taste „OK".
Eingaben für Baudrate, Stoppbit und Parity
erfolgen analog.
Mittels der Taste
möglich das Datenformat (Word Order) zu
ändern. Mögliche Formate sind
(Big Endian) und
Speicherung der Änderungen mittels Taste
„Speichern".
Anwahl und Bestätigung mit Tasten
und
Rücksetzen auf die Standeinstellungen
Modbus ID:
durch Betätigung
Baud rate:
Stoppbit:
Parity:
Byte Order:
DIP Schalter
„ID"
selektiert und anschließend mit
„OK"
ausgewählt.
„OK"
„Byte Order"
"CDAB"
(Middle Endian)
„OK".
1
„ Standard"
19200
1
even
ABCD
Bedienung
„"
das
„"
aktivieren.
ist es
„ABCD"
„"
Seite 22 von 39
