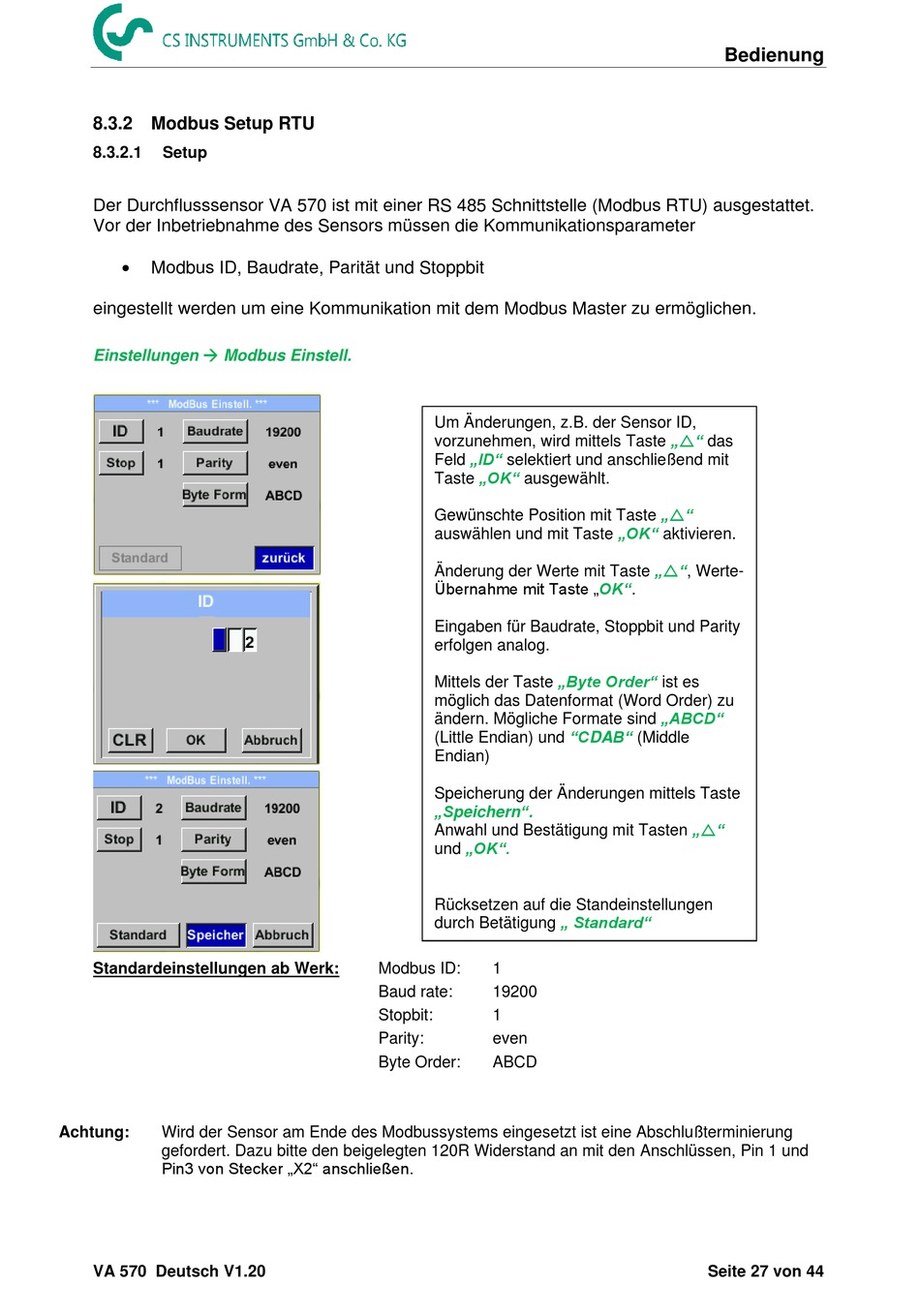

8.3.2 Modbus Setup RTU
8.3.2.1
Setup
Der Durchflusssensor VA 570 ist mit einer RS 485 Schnittstelle (Modbus RTU) ausgestattet.
Vor der Inbetriebnahme des Sensors müssen die Kommunikationsparameter
•
Modbus ID, Baudrate, Parität und Stoppbit
eingestellt werden um eine Kommunikation mit dem Modbus Master zu ermöglichen.
Einstellungen → Modbus Einstell.
Standardeinstellungen ab Werk:
Achtung:
Wird der Sensor am Ende des Modbussystems eingesetzt ist eine Abschlußterminierung
gefordert. Dazu bitte den beigelegten 120R Widerstand an mit den Anschlüssen, Pin 1 und
Pin3 von Stecker „X2" anschließen.
VA 570 Deutsch V1.20
Um Änderungen, z.B. der Sensor ID,
vorzunehmen, wird mittels Taste
„ID"
Feld
selektiert und anschließend mit
„OK"
Taste
ausgewählt.
Gewünschte Position mit Taste
auswählen und mit Taste
Änderung der Werte mit Taste „", Werte-
Übernahme mit Taste „OK".
Eingaben für Baudrate, Stoppbit und Parity
erfolgen analog.
Mittels der Taste
möglich das Datenformat (Word Order) zu
ändern. Mögliche Formate sind
(Little Endian) und
Endian)
Speicherung der Änderungen mittels Taste
„Speichern".
Anwahl und Bestätigung mit Tasten
„OK".
und
Rücksetzen auf die Standeinstellungen
durch Betätigung
Modbus ID:
1
Baud rate:
19200
Stopbit:
1
Parity:
even
Byte Order:
ABCD
Bedienung
„"
das
„"
„OK"
aktivieren.
„Byte Order"
ist es
„ABCD"
"CDAB"
(Middle
„"
„ Standard"
