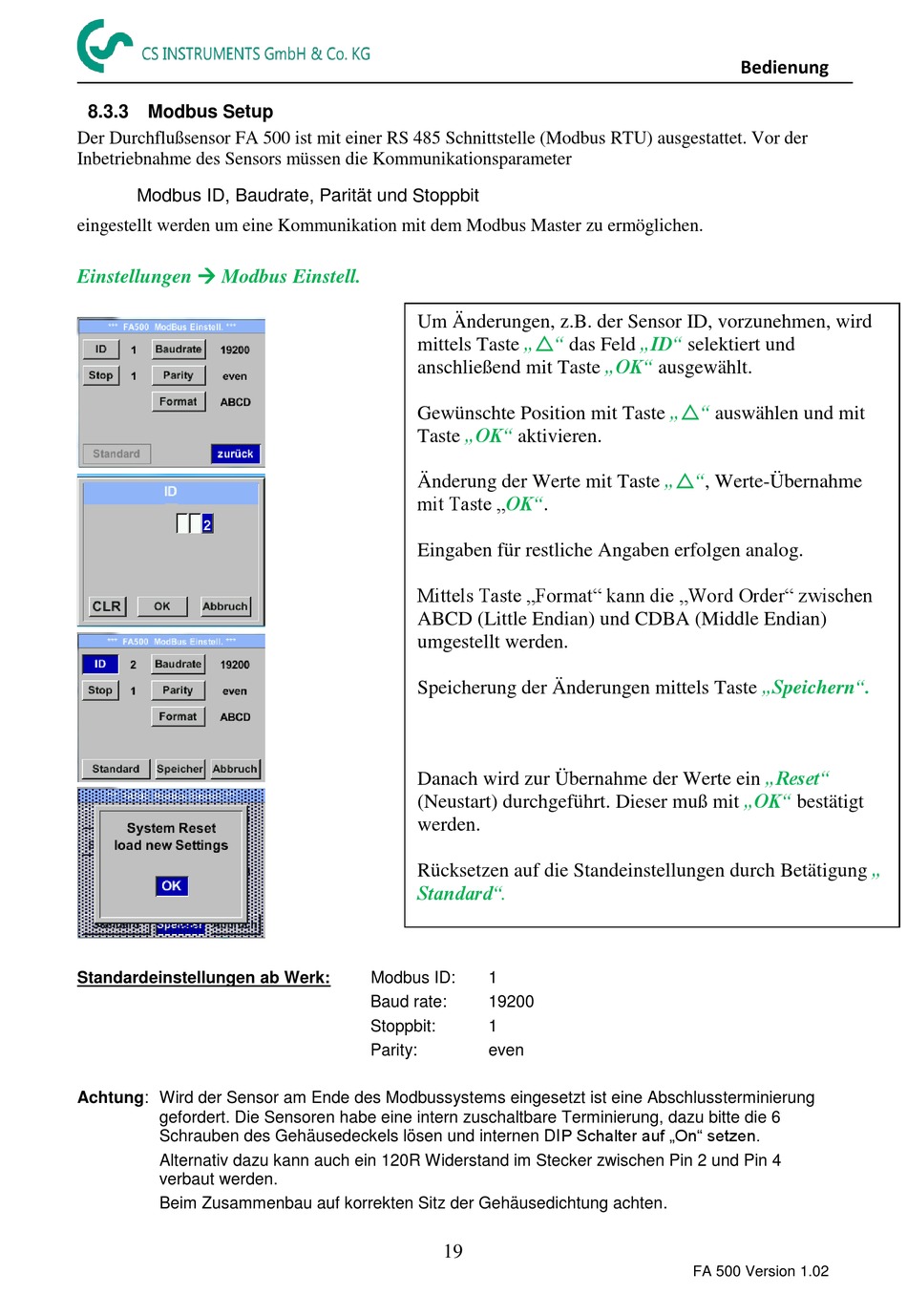

8.3.3 Modbus Setup

Der Durchflußsensor FA 500 ist mit einer RS 485 Schnittstelle (Modbus RTU) ausgestattet. Vor der
Inbetriebnahme des Sensors müssen die Kommunikationsparameter
Modbus ID, Baudrate, Parität und Stoppbit
eingestellt werden um eine Kommunikation mit dem Modbus Master zu ermöglichen.
Einstellungen  Modbus Einstell.
Standardeinstellungen ab Werk:
Achtung: Wird der Sensor am Ende des Modbussystems eingesetzt ist eine Abschlussterminierung
gefordert. Die Sensoren habe eine intern zuschaltbare Terminierung, dazu bitte die 6
Schrauben des Gehäusedeckels lösen und internen DIP Schalter auf „On" setzen.
Alternativ dazu kann auch ein 120R Widerstand im Stecker zwischen Pin 2 und Pin 4
verbaut werden.
Beim Zusammenbau auf korrekten Sitz der Gehäusedichtung achten.
Um Änderungen, z.B. der Sensor ID, vorzunehmen, wird
„"
mittels Taste
anschließend mit Taste
Gewünschte Position mit Taste
„OK"
Taste aktivieren.
Änderung der Werte mit Taste „", Werte-Übernahme
mit Taste „OK".
Eingaben für restliche Angaben erfolgen analog.
Mittels Taste „Format" kann die „Word Order" zwischen
ABCD (Little Endian) und CDBA (Middle Endian)
umgestellt werden.
Speicherung der Änderungen mittels Taste
Danach wird zur Übernahme der Werte ein
(Neustart) durchgeführt. Dieser muß mit
werden.
Rücksetzen auf die Standeinstellungen durch Betätigung
Standard".
Modbus ID: 1
Baud rate: 19200
Stoppbit: 1
Parity: even
19
„ID"
das Feld selektiert und
„OK"
ausgewählt.
„"
auswählen und mit
FA 500 Version 1.02
Bedienung
„Speichern".
„Reset"
„OK"
bestätigt
„
