Inbetriebnahme
RPM-Modus (Drehzahlmessmodus)
•
Befestigen Sie ein Reflektionspad an das zu messende Objekt.
•
Postitionieren Sie das Messgerät an eine flache Stelle und halten Sie es 50...200 mm
weit vom Messobjekt entfernt. Der vertikale Winkel zum Reflektionspad darf nicht grö-
ßer als 30° sein.
•
Drücken Sie die ON/OFF-Taste, um das Gerät einzuschalten und in dem RPM-Messmo-
dus zu gelangen.
•
Richten Sie die Laserdiode an das Reflektionspad.
•
Das Messgerät zeigt die Umdrehungen pro Minute am Display an.
Count-Modus (Zählermessmodus)
Durch Reflektion der Laserdiode:
•
Positionieren Sie das Messgerät an eine flache Stelle und halten Sie es 50...200 mm weit
vom Messobjekt entfernt. Der vertikale Winkel vom Messgerät zum Messobjekt darf nicht
größer als 30° sein.
•
Drücken Sie die ON/OFF-Taste, um das Gerät einzuschalten.
•
Drücken Sie die R/C-Taste, um in den Count-Modus zu gelangen.
•
Richten Sie die Laserdiode an das bewegende Messobjekt.
•
Die Fotodiode scannt das Objekt und die Umdrehungen werden gezählt.
•
Das Messgerät zeigt die Anzahl der Umdrehungen am Display an.
•
Mit der M/M/A-Taste setzen Sie den Wert wieder auf 0 und mit der ON/OFF-Taste beginnt
eine neue Zählung.
•
Wichtig: Das Objekt muss reflektierend sein.
Durch Reflektion einer Lichtquelle:
•
Positionieren Sie das Messgerät an eine flache Stelle und halten Sie es 50...200 mm weit
vom Messobjekt entfernt. Der vertikale Winkel vom Messgerät zum Messobjekt darf nicht-
größer als 30° sein.
•
Drücken Sie die ON/OFF-Taste, um das Gerät einzuschalten.
•
Drücken Sie die R/C-Taste länger als eine Sekunde, um ins Menü zu gelangen und drücken
Sie erneut die R/C-Taste, so dass "LED 1" am Display erscheint.
•
Drücken Sie die M/M/A-Taste, um den Wert auf 0 zu setzen und verlassen Sie das Menü mit
der ON/OFF-Taste.
•
Nun ist die Laserdiode deaktiviert.
•
Drücken Sie die R/C-Taste, um in den Count-Modus zu gelangen.
•
Richten Sie das Messgerät auf das bewegende Messobjekt.
•
Das Messgerät zeigt die Anzahl der Umdrehungen am Display an.
•
Mit der M/M/A-Taste setzen Sie den Wert wieder auf 0 und mit der ON/OFF-Taste beginnt
eine neue Zählung.
•
Wichtig: Hinter dem Objekt muss sich eine Lichtquelle befinden.
Hold-Modus
Im Hold-Modus wird der momentane Wert gespeichert und bleibt unverändert. Drücken Sie die ON/OFF-Taste während der
Messung, um den Hold-Modus zu aktivieren. Im Display wird "Hold" angezeigt. Durch erneutes Drücken gelangen Sie wieder
in den normalen Messmodus.
Werte verändern
Drücken Sie während des RPM-Messmodus die M/M/A-Taste, um zwischen dem aktuellen Messwert, dem Maximalwert
(MAX), dem Minimalwert (MIN) und dem Durchschnitsswert (AVE) zu wechseln.
To carry out RPM measuremnet, follow the
following procedure:
1.
Apply a piece of reflecting tape to the object
under test.
2.
Position the Meter on a flat place. Hold the Meter
50~200mm from the Tachometer light source to
the object under test.
3.
Press ON/OFF button, the Meter is default to
enter the RPM measurement mode. Point the
Tachometer light source to reflective tape, the
vertical angle of the reflecting tape is not greater
than 30°.
4.
The LCD displays the RPM reading.
Model UT371/372: OPERATING MANUAL
Note:
B. Counts
When measuring RPM, the LCD displays "0.0000"
1.
if there is no signal for continuous 7 seconds.
Self-lighted Counts (see figure 4)
2.
When the RPM reading is greater than 99999.
1. Position the Meter on a flat place. Hold the
the LCD displays OL.
Meter 50~200mm and at the vertical angel not
14
greater than 30° from the Tachometer light source
to the object under test.
2. Press the ON/OFF button
3. Press the R/C button to select Count mode.
4. Point he Tachometer light source to the object
under count
5. The LED scans the object under count, the
Meter accumulates the counts and displays the
quantity.
Note:
1.The object under count must be reflective,
otherwise Counts feature cannot be used
Receiving Light Source Outside (see figure 5)
Position the Meter on a flat place. Hold the Meter
1.
50~200mm and at the vertical angel not greater than
30° from the Tachometer light source to the object under
test.
Set up the Meter, object under counts and outside light
2.
source as figure 5
Press ON/OFF button
3.
Turn the LED off, refer to page 9 point B.
4.
Then press R/C button to select Counts mode.
5.
The object under count passes through between the
6.
Meter and the outside light source, the Meter accumulates
the counts and displays quantity.
Note:
1.
Under the count mode, when the quantity is greater
than 99999 RPM, the Meter displays OL and hold the
data.
2.
Press M/M/A button zeroing the Counts.
3.
Press ON/OFF to re-start Counting.
16
Model UT371/372: OPERATING MANUAL

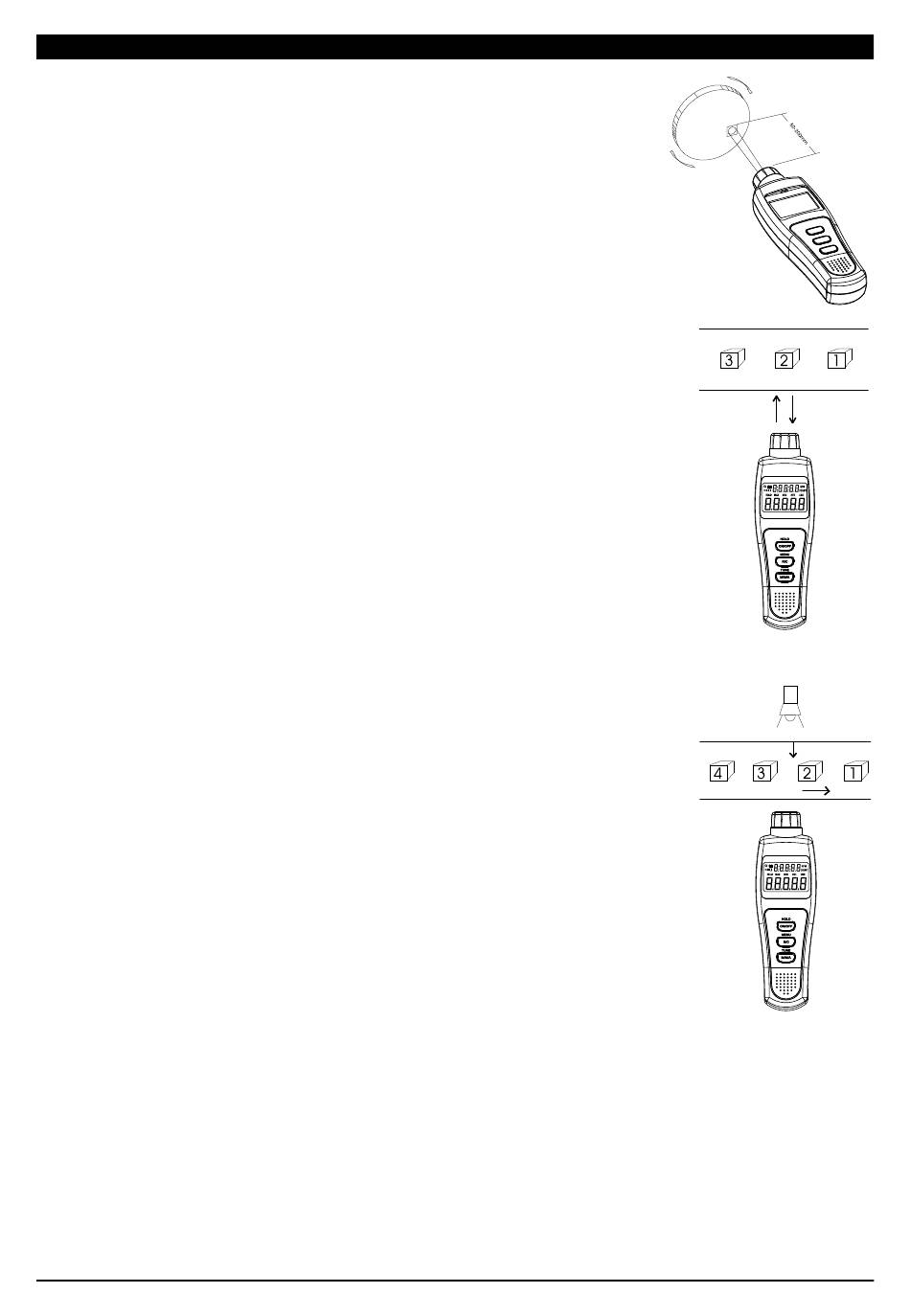

Figure 3
Model UT371/372: OPERATING MANUAL
Figure 4
Figure 5
15
5
