EX- EX EX - - 1163HM 1163HM 1163HM
JUMPER EINSTELLUNG & ANSCHLÜSSE:
USB B Buchse:
USB 2.0 B-Buchse:
Pin Signal Pin Signal
1 VCC 4 GND
2 DATA-
3 DATA+
HARDWARE INSTALLATION :
Beachten Sie bitte die folgenden Installationshinweise. Da es grosse Unterschiede bei
Computern gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1163
HM geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Compu-
tersystems.
1. Befestigen Sie das DIN RAIL Kit mit den mitgelieferten Schrauben auf der Rückseite
der EX-1163HM.
2. Klicken Sie die EX-1163HM auf die Trägerschiene.
3. Schliessen Sie jetzt an den Terminal Block das Stromkabel an.
4. Verbinden sie das mitgelieferte Kabel an der USB B Buchse des EX-1163HM an.
5. Verbinden sie nun das andere Ende (A-Stecker) des mitgelieferten Kabels mit der A-
Buchse an ihrem PC.
TREIBER INSTALLATION :
Windows
Nach Abschluss der Hardware Installation erkennt Windows den EX-1163HM automa-
tisch und Installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB Geräte" folgende
Einträge sehen: <USB Hub>.
Sind diese oder ähnliche Einträge vorhanden, ist die EX-1163HM richtig installiert.
REINIGUNG :
Zur Reinigung des Gerätes verwenden sie bitte ausschliesslich ein trockenes nicht
faserndes Tuch und entfernen sie die Verschmutzung mit leichtem Druck. Im Bereich
der Anschlüsse bitte darauf Achten dass keine Fasern des Tuchs in der Buchse verblei-
ben. Verwenden sie zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
2
Deutsch Deutsch Deutsch EX EX- EX - - 1163HM 1163HM 1163HM
Achtung!
Stecker nie umgekehrt
oder mit Gewalt einste-
cken.
Deutsch Deutsch Deutsch

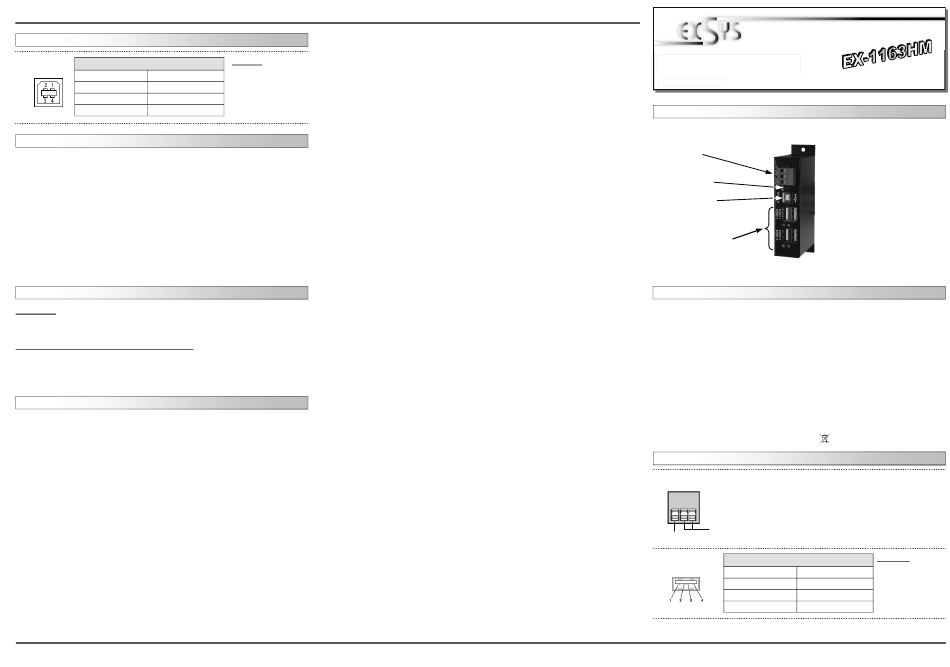

LAYOUT :
DESCRIPTION & TECNICAL INFORMATION :
The EX-1163HM is a plug & play high-speed USB 2.0 metal hub for USB 1.1 and 2.0
ports. The EX-1163HM provides 4 ports for USB devices and 1 uplink port for PC. It
uses data transfer rates up to 480Mbit/s. The EX-1163HM design fully utilize the NEC
chipset, which represents the latest in high speed USB interface technology. It provides
a secure and very high data transfer on each single port. The power over the terminal
block provides a maximum of power on each USB port of 500mA. It is not possible to
change the address or IRQ settings manually, they will be obtained automatically by the
system (BIOS) and operating system. The EX-1163HM are IP30 compliant. Included in
the extent of delivery are the DIN-RAIL Kit for install in a 19" Rack. The DIN-RAIL Kit
you fix on the backside with 4 screw.
Compatibility:
Operating system:
Connectors:
Extent of delivery: EX-1163HM, USB cable, DIN-RAIL Kit, Manual
Certificates:
JUMPER SETTING & CONNECTORS:
USB 1-4:
3
User Manual
User Manual
Vers. 1.1/ 16.11.07
+7V ~ 24V
Connector
Operation LED
USB B-female
from the PC
USB 1-4
4 x External USB 2.0
A-female connector for
Peripheral device
USB 1.1 & USB 2.0
WIN 9.x/ME/2000/XP/Server 2003/MAC/Vista/Linux
4 x USB A-Port, 1 x B-Port, 1 x 5V connector
CE
/ FCC / RoHS / WEEE DE97424562 / WHQL
+7V ~ 24V connector:
GND (Ground)
+7V ~ 24V
USB 2.0 A-Connector:
Pin Signal Pin
1 VCC 4
2 DATA-
3 DATA+
4
Attention!
Never plug in with
Signal
force or in wrong
GND direction.
