CAME AMICO Serie Installationsanleitung Seite 91

5.8 Installatie met opening naar buiten
A
Opening
(mm)
90° 130

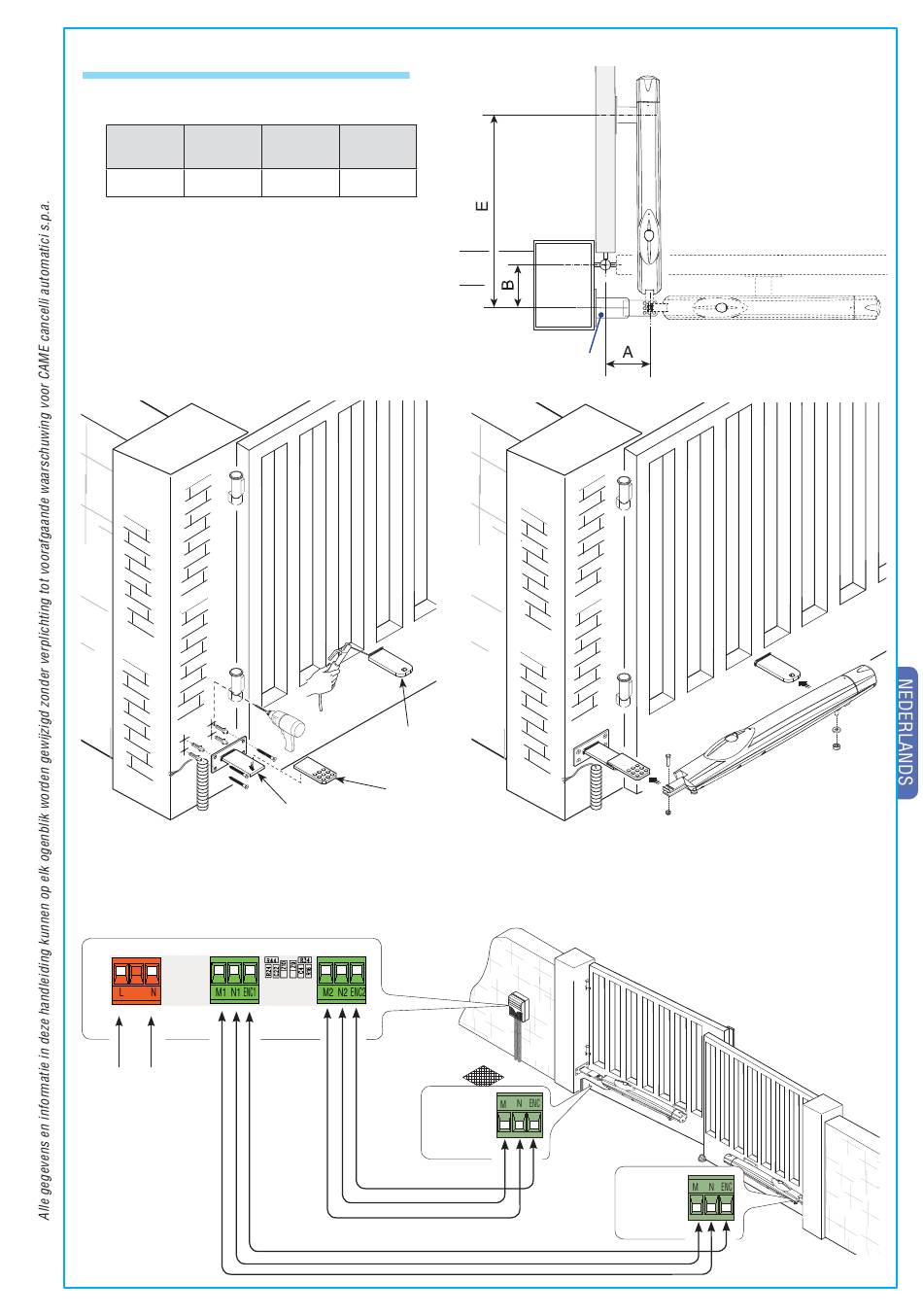

Las de extra beugel vast op die van de zuil, zet de extra
beugel vast op de maten A en B in de tabel.
Zet het hek 90° open en las of zet vast met geschikte
schroeven de beugel op het hek op de maat E.
Maak de motoraandrijving vast aan de beugels.
Extra beugels
Verbind de aandrijvingen met de schakelkast zoals op de tekening.
Aansluitstroom
230V a.c.
50/60 Hz
B E
(mm) (mm)
130 720
Beugel voor hek
Soporte pilar
Vertraagde
sluiting
Extra beugels
Vertraagde
opening
