CAME AMICO Serie Installationsanleitung Seite 9

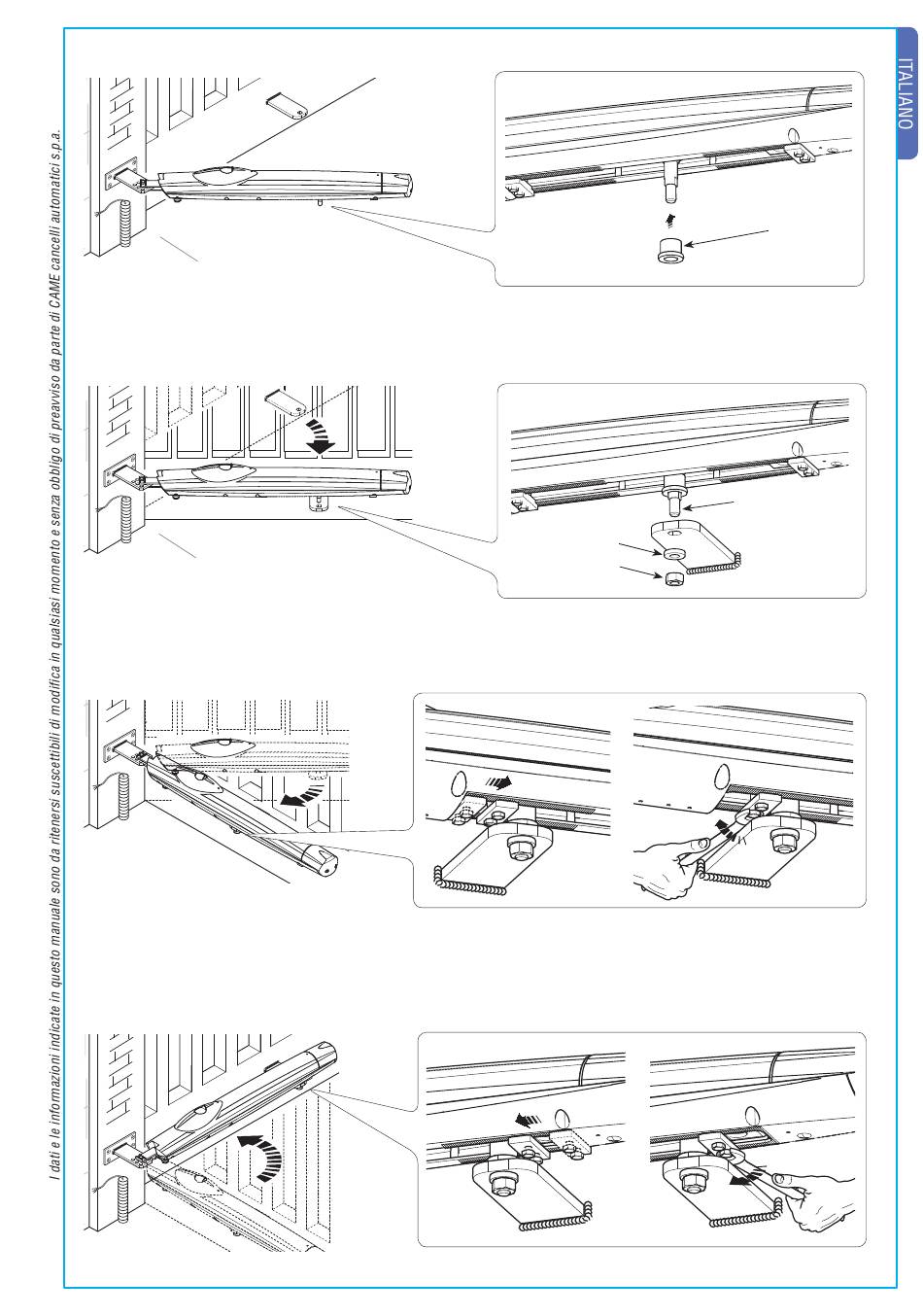

Inserire la boccola sul perno attacco di testa.
Aprire l'anta, inserire il perno nel foro della staffa di testa e fi ssarlo con rondella e dado in dotazione.
Sbloccare il motoriduttore (vedi paragrafo sblocco manuale), portare l'anta in posizione di massima apertura, allentare i dadi
del fermo meccanico di apertura, posizionarlo in battuta con il perno attacco e fi ssarlo.
Portare l'anta in posizione di chiusura, allentare i dadi del fermo meccanico di chiusura, posizionarlo in battuta con il perno
attacco e fi ssarlo.
Rondella
Dado M12
Boccola
Perno attacco
7
