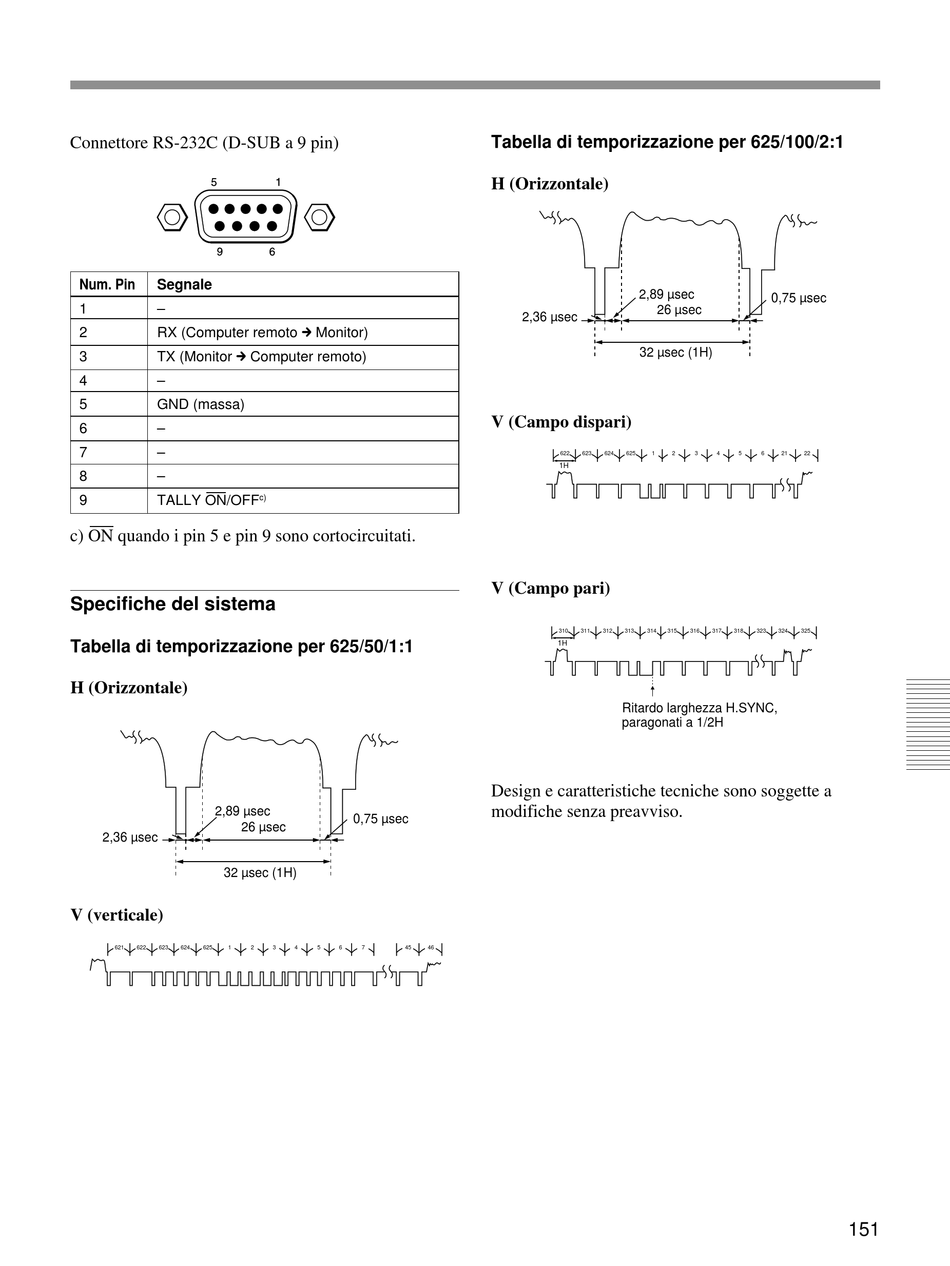

Connettore RS-232C (D-SUB a 9 pin)
Num. Pin Segnale
1 –
2 RX (Computer remoto m Monitor)
3 TX (Monitor m Computer remoto)
4 –
5 GND (massa)
6 –
7 –
8 –
9 TALLY ON/OFF
c) ON quando i pin 5 e pin 9 sono cortocircuitati.

Specifiche del sistema

Tabella di temporizzazione per 625/50/1:1
H (Orizzontale)
2,89 µsec
26 µsec
2,36 µsec
32 µsec (1H)
V (verticale)
621 622 623 624 625 1
c)
0,75 µsec
2 3 4 5 6 7 45 46
Tabella di temporizzazione per 625/100/2:1
H (Orizzontale)
2,89 µsec
26 µsec
2,36 µsec
32 µsec (1H)
V (Campo dispari)
622 623 624 625 1
1H
V (Campo pari)
310 311 312 313 314 315
1H
Ritardo larghezza H.SYNC,
paragonati a 1/2H
Design e caratteristiche tecniche sono soggette a
modifiche senza preavviso.
0,75 µsec
2 3 4 5 6 21 22
316 317 318 323 324 325
151
