Accessoires de raccordements électriques
11.8 Branchement à l'entrée 0 - 10 V (seulement possible sur le Ubiflux +)
Un équipement externe avec une commande 0-10 Volt (par ex. un détecteur d'humidité ou un détecteur de CO
sur le Ubiflux +. Cet équipement externe peut être branché aux connexions n°3 et n°4 du connecteur 9 pôles X15 ; ce connecteur 9
pôles est directement accessible à l'arrière du côté supérieur de l'appareil sans avoir à démonter le capot d'écran (voir aussi le §11.1).
Les connexions X15-3 et X15-4 sont réglées standard comme des entrées 0 - 10 V ; elles sont activées standard. Le paramètre 21 est
par défaut (sortie usine) sur "1". Si l'équipement est activé, l'avertissement V2 s'affiche à l'écran. Les tensions minimale et maximale
de l'équipement branché peuvent être réglées entre 0 et 10 volt avec le paramètre 22 (tension minimale) et 23 (tension maximale).
La tension minimale du paramètre 22 ne peut pas être réglée plus haut que la tension réglée au paramètre 23 ; la tension maximale
du paramètre 23 ne peut pas être réglée plus bas que la tension réglée au paramètre 22.
cessaire, les connexions n°1 et n°2 du connecteur 9 pôles X15, qui sont préprogrammées standard comme contact de commutation,
peuvent être reprogrammées comme une seconde entrée 0 - 10 V La modification du paramètre 15 de "0" en "1" permet à cette
entrée d'être une entrée 0-10 V proportionnelle. Lors de l'utilisation de deux entrées 0 - 10 V, l'entrée 0 - 10 V qui a le plus haut débit
a la priorité.
Entrée 0 - 10 V activée par défaut (sortie usine) (activée, le texte "V2" s'affiche à l'écran)
Branchement Paramètre
X15-3 & X15-4
Si les connexions X15-1 et X15-2 sont programmées comme seconde entrée 0 - 10 V, les différentes situations peuvent être adaptées
de façon similaire à celles de l'entrée standard 0 - 10 V au moyen des paramètres 15, 16 et 17. Lorsque l'équipement de l'entrée
optionnelle 0 - 10 V est activé, le texte "V1" s'affiche à l'écran.
connecteur 9 pôles X15
Description
21 entrée 0 - 10 V activée / désactivée
22 tension minimale 0 - 10 volt
23 tension maximale 0 - 10 volt
Ubiflux W300(+) / W400(+) / W450+

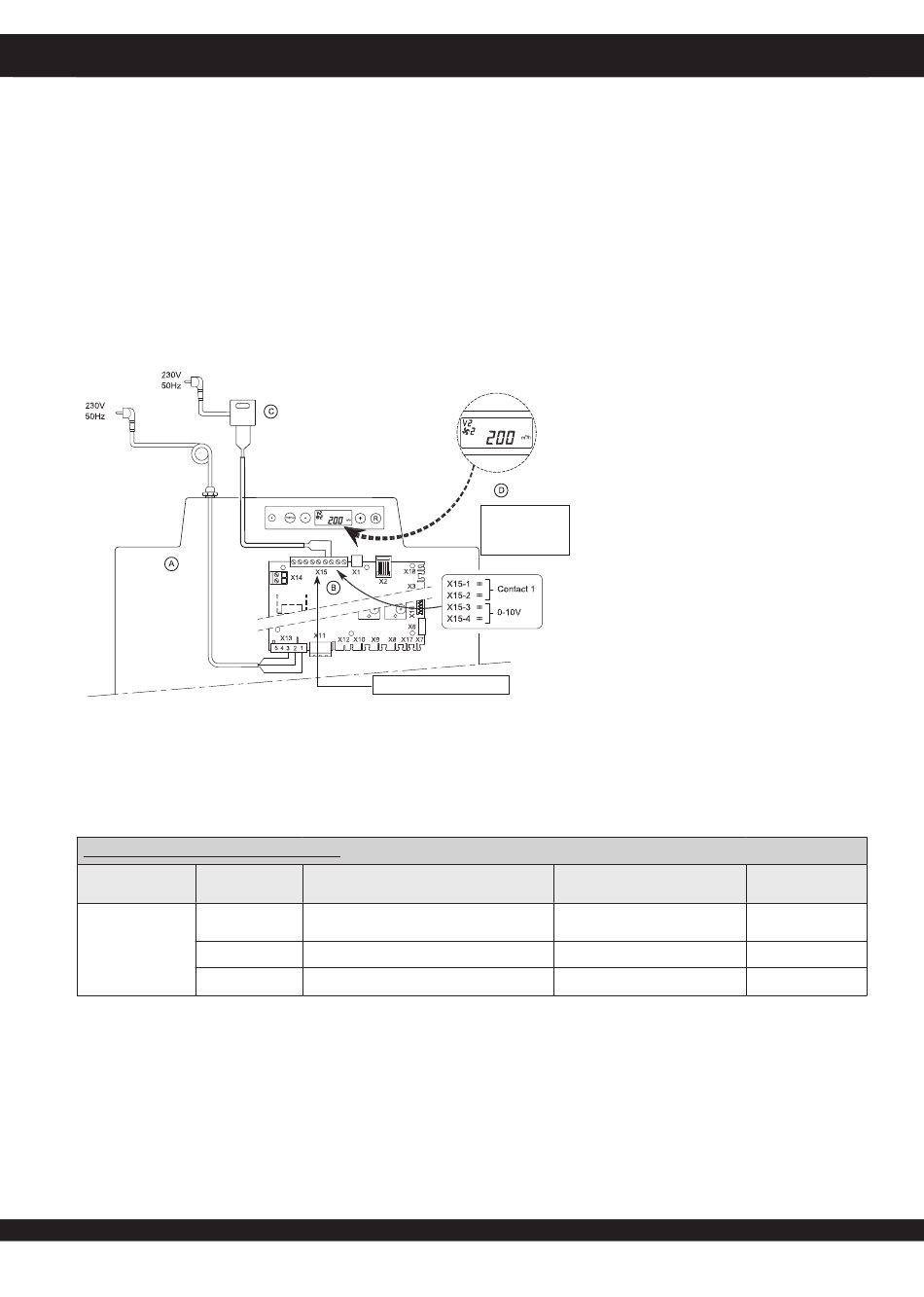

A = Ubiflux +
B = modèle + du circuit imprimé de ré-
glage
C = L'équipement branché à l'entrée 0
- 10 V; par ex. un détecteur d'humi-
X15-1 GND (= terre)
X15-2 0-10V
dité ou un détecteur de CO
X15-3 GND (= terre)
X15-4 0-10V
L'équipement
d'une alimentation propre.
D = Écran du Ubiflux + (le texte "V2"
s'affiche lorsque l'équipement de
l'entrée 2 est activé.)
Si une seconde entrée 0 - 10 V est encore né-
Plage de réglage
1 = en marche
0 = arrêté
0,0 volt - 10,0 volt
0,0 volt - 10,0 volt
