11.7 Branchement du contact de commutation externe (seulement possible pour le Ubiflux +)
Un contact de commutation externe peut être branché sur le Ubiflux + (par ex. un commutateur ou un contact relais). Le contact de
commutation externe peut être branché aux connexions n°1 et n°2 du connecteur 9 pôles X15; ce connecteur 9 pôles est directement
accessible à l'arrière du côté supérieur de l'appareil sans avoir à démonter le capot d'écran (voir aussi le §11.1).
Si deux autres entrées sont nécessaires pour un contact de commutation externe, les connexions n°3 et n°4 du connecteur 9 pôles
X15 qui sont préprogrammées standard comme entrée 0-10 volt peuvent alors être reprogrammées vers une seconde entrée de
contact de commutation. Par la modification du paramètre 21 de "0" en "1", cette entrée 0-10V devient une entrée pour contact. En
cas d'application de deux entrées commutateurs, le contact de commutation 1 (X15-1 & X15-2) a toujours priorité sur le contact de
commutation 2 (X15-3 & X15-4).
Par la modification du paramètre 18, cinq situations de ventilateur d'amenée et d'extraction peuvent être réglées par fermeture de
l'entrée du contact de commutation externe 1 X15-1 et X15-2 ; en fonction du réglage des paramètres 19 et 20, les ventilateurs d'ame-
née et d'extraction peuvent tourner à différents régimes (le débit le plus élevé est affiché à l'écran).
Réglage
Conditions de fonction
paramètre 18
0 (réglage Entrée contact 1
usine 15-1 & X15-2 fermées
Entrée contact 1
1
X15-1 & X15-2 fermées
Entrée contact 1
X15-1 & X15-2 fermées
2 Répond aux conditions
bypass pour clapet
ouvert
1)
Entrée contact 1
3
X15-1 & X15-2 fermées
Entrée contact 1
4
X15-1 & X15-2 fermées
1) Conditions bypass clapet ouvert :
Si les connexions X15-3 et X15-4 sont programmées comme entrée de commutation 2, il est possible de régler les différentes situa-
tions de façon similaire à l'entrée de commutation 1 au moyen des paramètres 24, 25 et 26. Lors de la fermeture de l'entrée de contact
2 le texte "CN2" s'affiche à l'écran.
38
Accessoires de raccordements électriques
connecteur 9 pôles X15
Situation du ventilateur d'ame-
née et du ventilateur d'extraction
Pas d'action possible car l'entrée contact 1 n'est pas activée (le paramètre 18 est encore sur 0)
Action dépendante du réglage du
ventilateur d'amenée (paramètre
19) et du ventilateur d'extraction
(paramètre 20)
Le clapet bypass s'ouvre ; le ré-
glage automatique de bypass du
Ubiflux est "annulé"; l'action des
ventilateurs dépend des para-
mètres 19 & 20.
Le clapet de chambre à coucher
s'ouvre.
Le clapet de chambre à cou-
cher 24 volt est branché aux
connexions X15-5 (24V GND),
X15-6 (24V +) et X15-9 (com-
mande 0-10V); l'action des ven-
tilateurs dépend des paramètres
19 & 20.
- Température extérieure supérieure à 10°C
- La température de l'extérieur est au minimum inférieure à la température de sortie du logement
- La température de sortie du logement est supérieure à la température bypass réglée (paramètre 5).
Ubiflux W300(+) / W400(+) / W450(+)

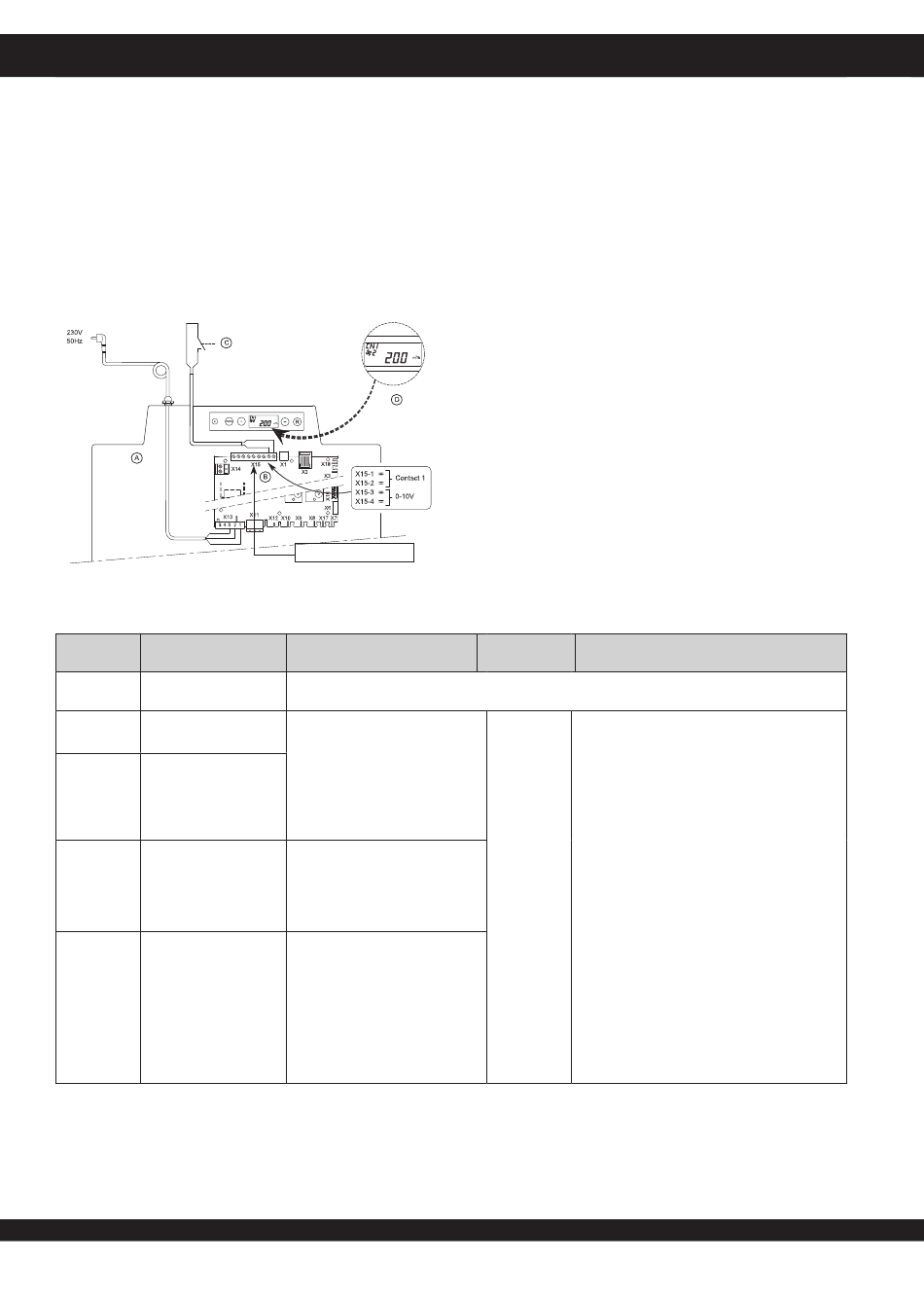

A = Ubiflux +
B = modèle + circuit imprimé de réglage
C = Contact branché sur l'entrée de com-
mutation 1 ; par ex. un commutateur
ou un contact relais
D = Écran Ubiflux + (le texte "CN1"
s'affiche lorsque le contact C est
fermé.)
Réglage para- Action ventilateur d'amenée resp. d'extraction à
mètres 19 et 20 la fermeture entrées cont. X15-1 & X15-2
0
Le ventilateur s'arrête
1 Débit minimum du ventilateur (50m
2
Le ventilateur a le débit de position 1
3 Le ventilateur a le débit de position 2
4
Le ventilateur a le débit de position 3
5
Le ventilateur a le débit du sélecteur de position
6
Le ventilateur a le débit maximum
Ne pas de fonctionnement du ventilateur
7
/h)
