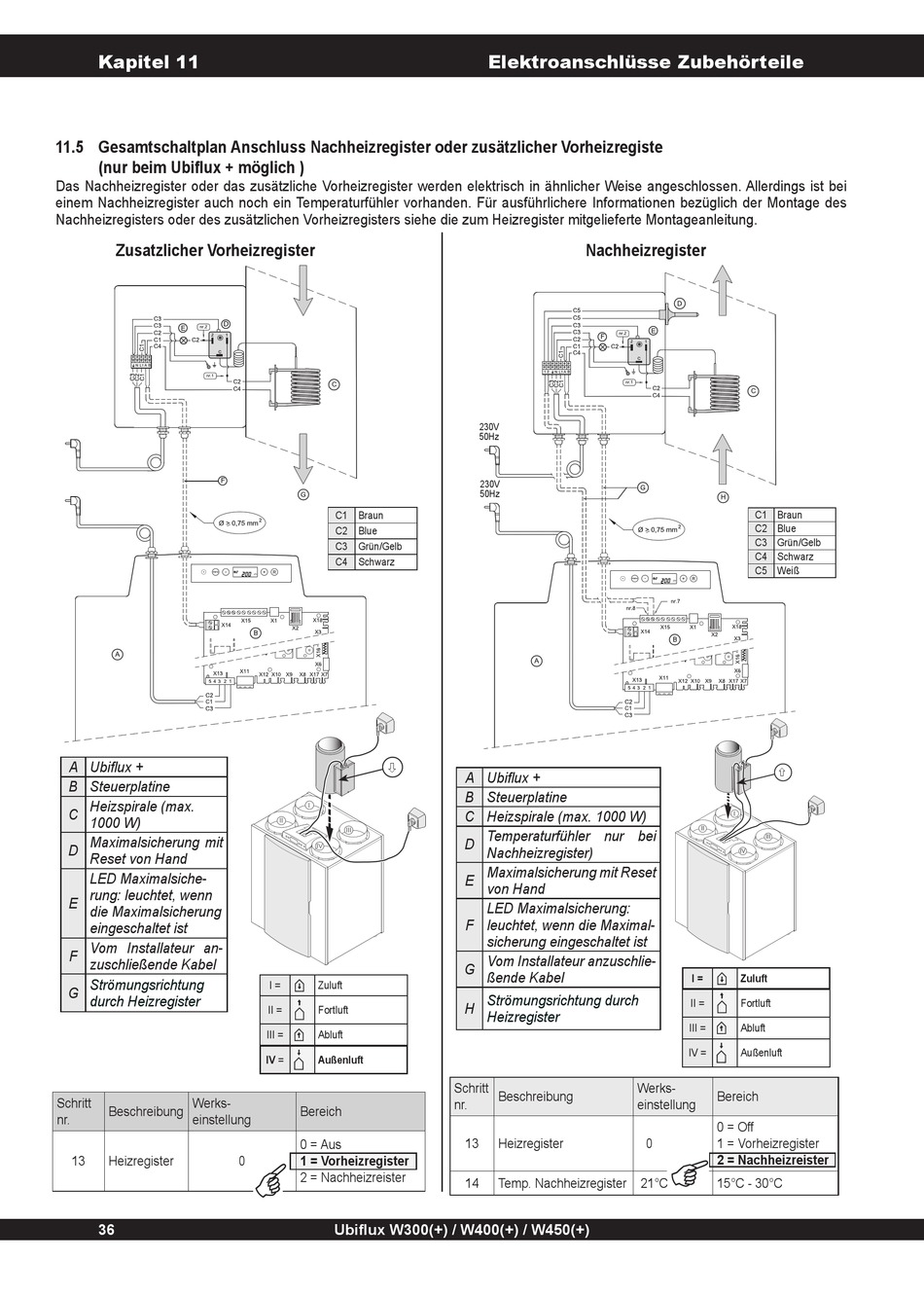

11.5 Gesamtschaltplan Anschluss Nachheizregister oder zusätzlicher Vorheizregiste
(nur beim Ubiflux + möglich )
Das Nachheizregister oder das zusätzliche Vorheizregister werden elektrisch in ähnlicher Weise angeschlossen. Allerdings ist bei
einem Nachheizregister auch noch ein Temperaturfühler vorhanden. Für ausführlichere Informationen bezüglich der Montage des
Nachheizregisters oder des zusätzlichen Vorheizregisters siehe die zum Heizregister mitgelieferte Montageanleitung.
Zusatzlicher Vorheizregister
D
A Ubiflux +
B Steuerplatine
Heizspirale (max.
C
1000 W)
Maximalsicherung mit
D
Reset von Hand
LED Maximalsiche-
rung: leuchtet, wenn
E
die Maximalsicherung
eingeschaltet ist
Vom Installateur an-
F
zuschließende Kabel
Strömungsrichtung
G
durch Heizregister
Schritt Werks-
Beschreibung
nr. einstellung
13 Heizregister
36
C1 Braun
C2 Blue
C3 Grün/Gelb
C4 Schwarz
I
II
III
IV
I = Zuluft
II = Fortluft
III = Abluft
IV = Außenluft
Bereich
0 = Aus
0 1 = Vorheizregister
2 = Nachheizreister
Ubiflux W300(+) / W400(+) / W450(+)
Elektroanschlüsse Zubehörteile

Nachheizregister

230V
50Hz
230V
50Hz
A Ubiflux +
B Steuerplatine
C Heizspirale (max. 1000 W)
Temperaturfühler nur bei
D
Nachheizregister)
Maximalsicherung mit Reset
E
von Hand
LED Maximalsicherung:
F leuchtet, wenn die Maximal-
sicherung eingeschaltet ist
Vom Installateur anzuschlie-
G
ßende Kabel
Strömungsrichtung durch
H
Heizregister
Schritt
Beschreibung
nr.
13 Heizregister
14 Temp. Nachheizregister 21°C
C1 Braun
C2 Blue
C3 Grün/Gelb
C4 Schwarz
C5 Weiß

I
II
III
IV
I = Zuluft
II = Fortluft
III = Abluft
IV = Außenluft
Werks-
Bereich
einstellung
0 = Off
0 1 = Vorheizregister
2 = Nachheizreister
15°C - 30°C
