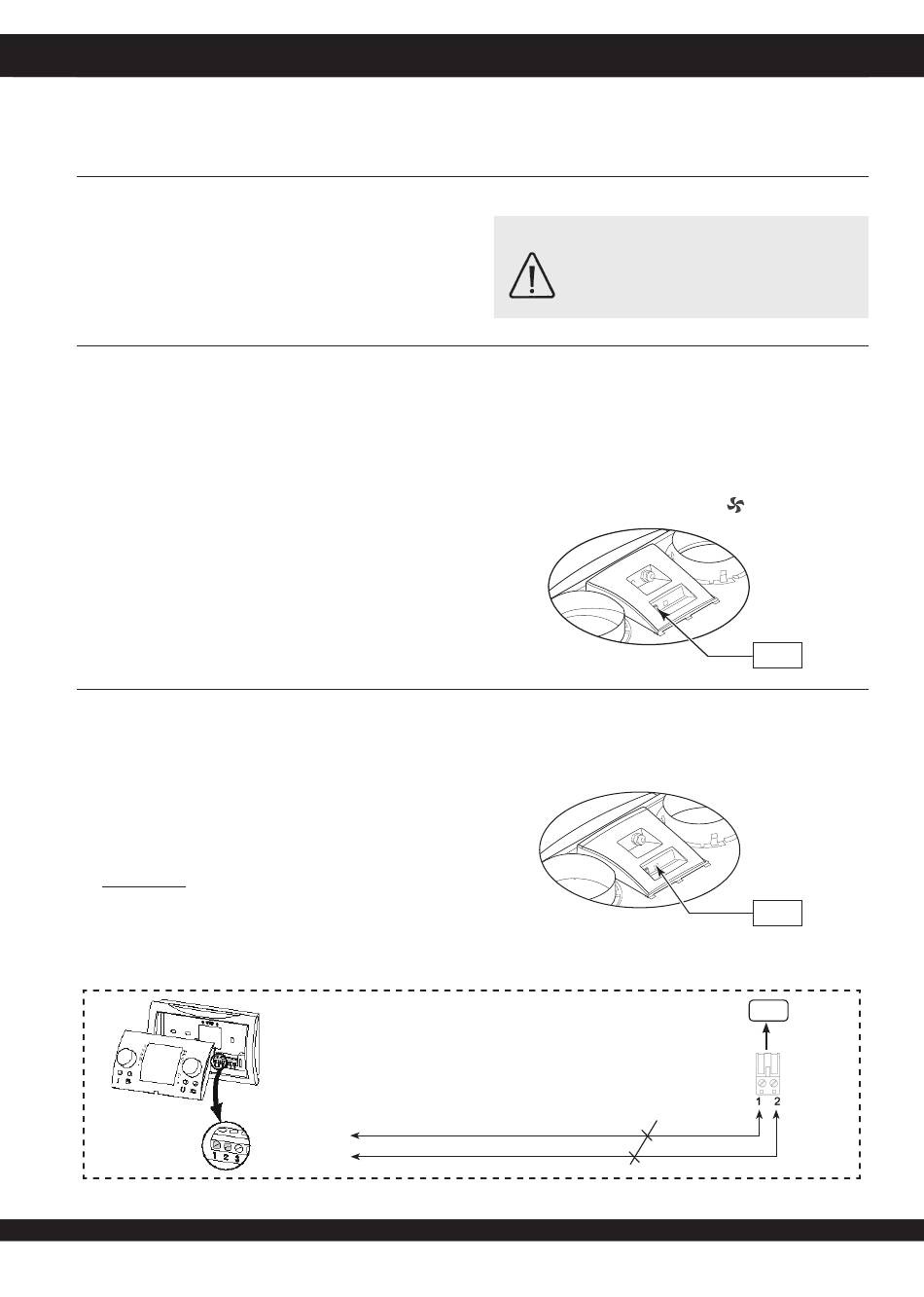

5.5 Elektrische aansluitingen
5.5.1 Aansluiten van de netstekker
Het toestel kan door middel van de aan het toestel gemon-
teerde stekker worden aangesloten op een goed bereikbare,
geaarde wandcontactdoos. De elektrische installatie moet vol-
doen aan de eisen van uw elektriciteitsbedrijf.
Houd rekening met de 1000 W voorverwarmer
5.5.2 Aansluiten van de standenschakelaar
De standenschakelaar (niet meegeleverd met het toestel)
wordt aangesloten op de modulaire connector type RJ12 (con-
nector X2) welke aan de achterzijde van de displaykap van het
toestel is geplaatst.
Afhankelijk van welke type standenschakelaar wordt aangeslo-
ten kan men hier een RJ11 of RJ12 stekker op aansluiten.
• Bij gebruik van een standenschakelaar met filterindicatie
altijd een RJ12 stekker monteren in combinatie met een
6-aderige modulaire kabel
• Bij gebruik van een 3-standenschakelaar zonder filterindi-
catie altijd een RJ11 stekker monteren in combinatie met
een 4-aderige modulaire kabel.
Voor aansluitvoorbeelden standenschakelaar zie schema's
§11.2.1 t/m §11.2.4.
5.5.3 Aansluiten eBus cq OpenTherm connector
De Ubiflux kan zowel met Opentherm als met eBus protocol
werken. Afhankelijk van de instelling van stapnummer 08 in
het instelmenu (zie hoofdstuk 13) kan worden gekozen tussen
eBus en OpenTherm.
Voor het aansluiten van een eBus of OpenTherm verbinding
zit de 2-polige connector X1 aan de achterzijde van de dis-
playkap.
Het eBus protocol kan b.v. worden gebruikt voor het koppelen
(cascaderegeling) van toestellen (Zie §11.3). In verband met
polariteitgevoeligheid altijd de contacten X1-1 met X1-1 door-
verbinden en de contacten X1-2 met X1-2 doorverbinden; bij
verwisseling van de contacten zal het toestel niet functioneren!
De optioneel leverbare bedienmodule moet worden
aangesloten op deze eBus connector.
A Door installateur aan te sluiten bekabeling
(minimale draaddoorsnede 0,34 mm
nr.1
nr.2
Ubiflux W300(+) / W400(+) / W450+
Waarschuwing
De ventilatoren en regelprint werken onder
hoogspanning. Bij werkzaamheden in het toe-
stel dient het toestel spanningsvrij te worden
gemaakt door de netstekker los te nemen.
Ook is een draadloze afstandbediening of een combinatie van
standenschakelaars mogelijk. Met de 4-standenschakelaar is
ook een 30 minuten boost stand te activeren door de scha-
kelaar korter dan 2 seconden op stand 3 te houden en direct
terug draaien naar stand 1 of 2. Resetten van de boost stand
kan door de schakelaar langer dan 2 seconden op stand 3 te
houden of hem op afwezigheidsstand (
2 )
A
Hoofdstuk 5
) te zetten.
RJ12
X1
X1
