Elektrische aansluitingen accessoires

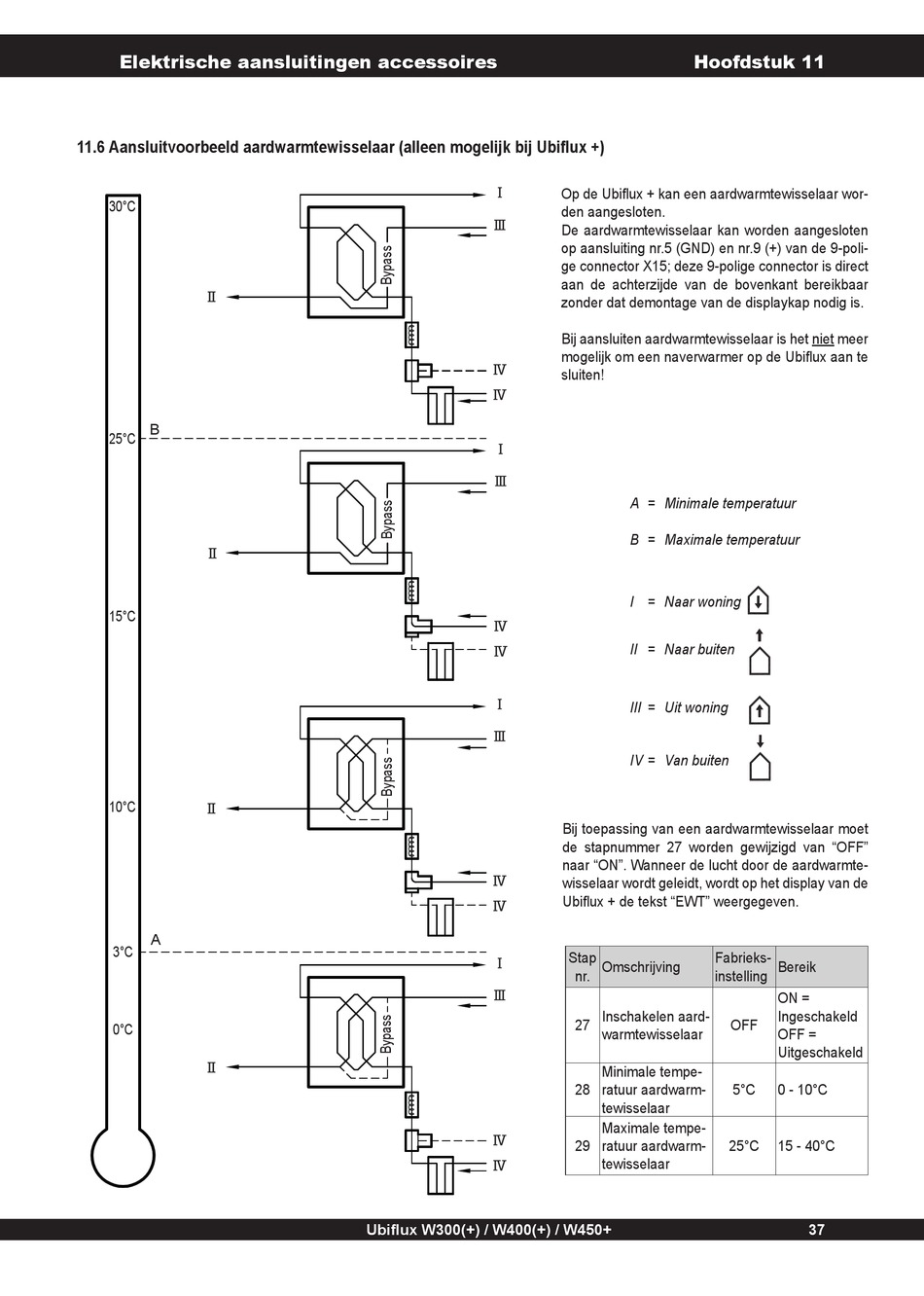

11.6 Aansluitvoorbeeld aardwarmtewisselaar (alleen mogelijk bij Ubiflux +)
30°C
Ⅱ
B
25°C
Ⅱ
15°C
10°C
Ⅱ
A
3°C
0°C
Ⅱ
Ⅰ
Ⅲ
Ⅳ
Ⅳ
Ⅰ
Ⅲ
Ⅳ
Ⅳ
Ⅰ
Ⅲ
Ⅳ
Ⅳ
Ⅰ
Ⅲ
Ⅳ
Ⅳ
Ubiflux W300(+) / W400(+) / W450+
Hoofdstuk 11
Op de Ubiflux + kan een aardwarmtewisselaar wor-
den aangesloten.
De aardwarmtewisselaar kan worden aangesloten
op aansluiting nr.5 (GND) en nr.9 (+) van de 9-poli-
ge connector X15; deze 9-polige connector is direct
aan de achterzijde van de bovenkant bereikbaar
zonder dat demontage van de displaykap nodig is.
Bij aansluiten aardwarmtewisselaar is het niet meer
mogelijk om een naverwarmer op de Ubiflux aan te
sluiten!
A = Minimale temperatuur
B = Maximale temperatuur
I = Naar woning
II = Naar buiten
III = Uit woning
IV = Van buiten
Bij toepassing van een aardwarmtewisselaar moet
de stapnummer 27 worden gewijzigd van "OFF"
naar "ON". Wanneer de lucht door de aardwarmte-
wisselaar wordt geleidt, wordt op het display van de
Ubiflux + de tekst "EWT" weergegeven.
Stap Fabrieks-
Omschrijving
nr. instelling
Inschakelen aard-
27 OFF
warmtewisselaar
Minimale tempe-
28 ratuur aardwarm- 5°C
tewisselaar
Maximale tempe-
29 ratuur aardwarm- 25°C
tewisselaar
Bereik
ON =
Ingeschakeld
OFF =
Uitgeschakeld
0 - 10°C
15 - 40°C
37
