SolarEdge DSP1 Anwendungshinweis Seite 3
Einspeisemanagement
WICHTIGER HINWEIS:
Übermäßige Spannung kann den Wechselrichter beschädigen!
Verwenden Sie eine isolierte Stromleitung von Anschluss 1 des PRI-Steckers als gemeinsamen
Knoten des FRE-Relais.
Verwenden Sie keine externe Spannung.
2. Verwenden Sie ein 6-adriges Kabel (nicht im Lieferumfang von SolarEdge enthalten) mit
einem Außendurchmesser von ≤ 200mil / 5mm zur Sicherstellung einer ordnungsgemäßen
Verbindung und Versiegelung der Wechselrichter-Schraubverbindung.
3. Führen Sie das 6-adrige Kabel wie unten abgebildet am Gehäuse entlang und befestigen Sie
es an dem ovalen Loch mit einem Kabelbinder.

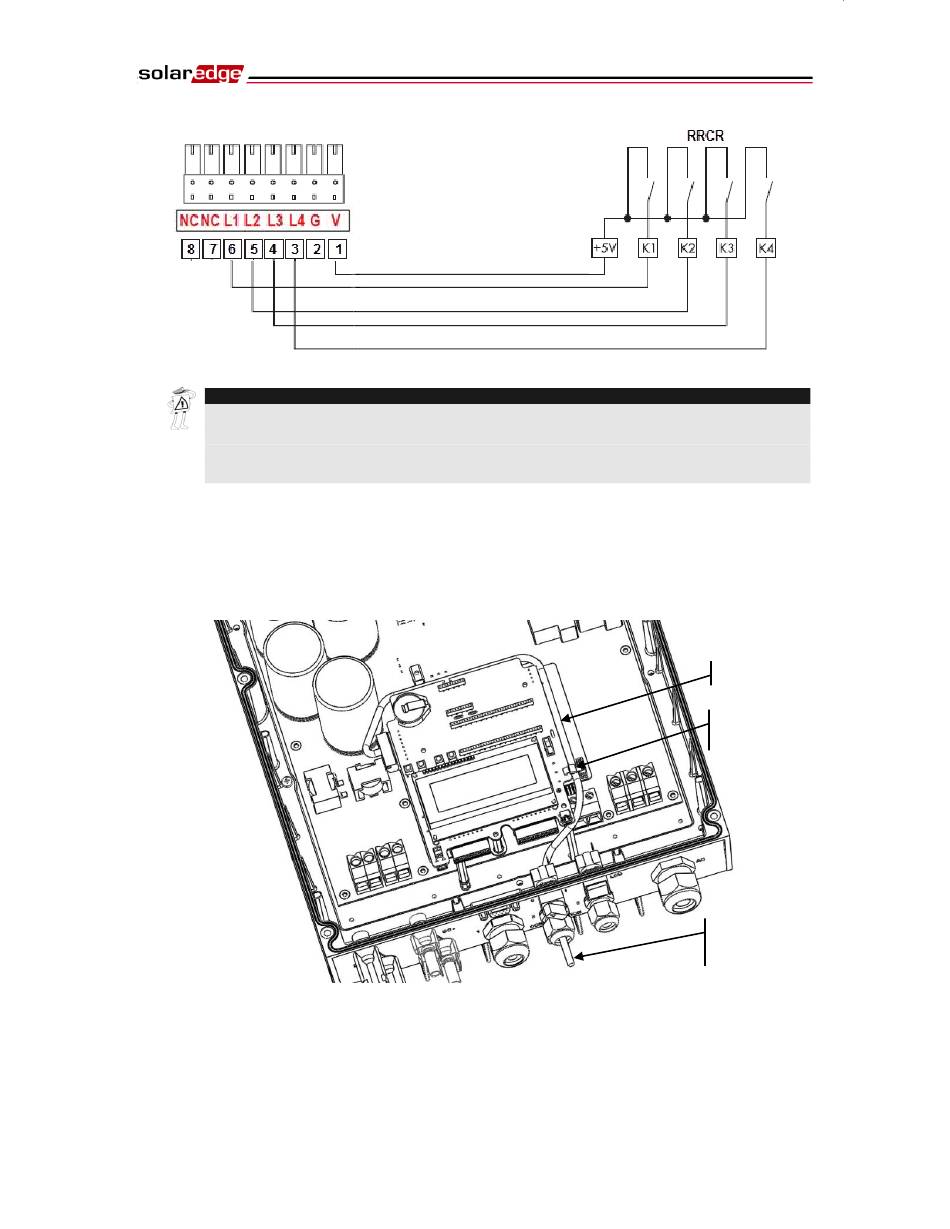

Abbildung 3 – Kabelführung zum Steuersystem der Leistungsreduzierung
Anwendungshinweis – SolarEdge Einspeisemanagement - 6/2012
Abbildung 2 - Wechselrichter - FRE - Verbindung
Kabelführung
Ovales Loch und
Kabelbinder
Kabel läuft durch die
Öffnung der
Kabelbuchse
