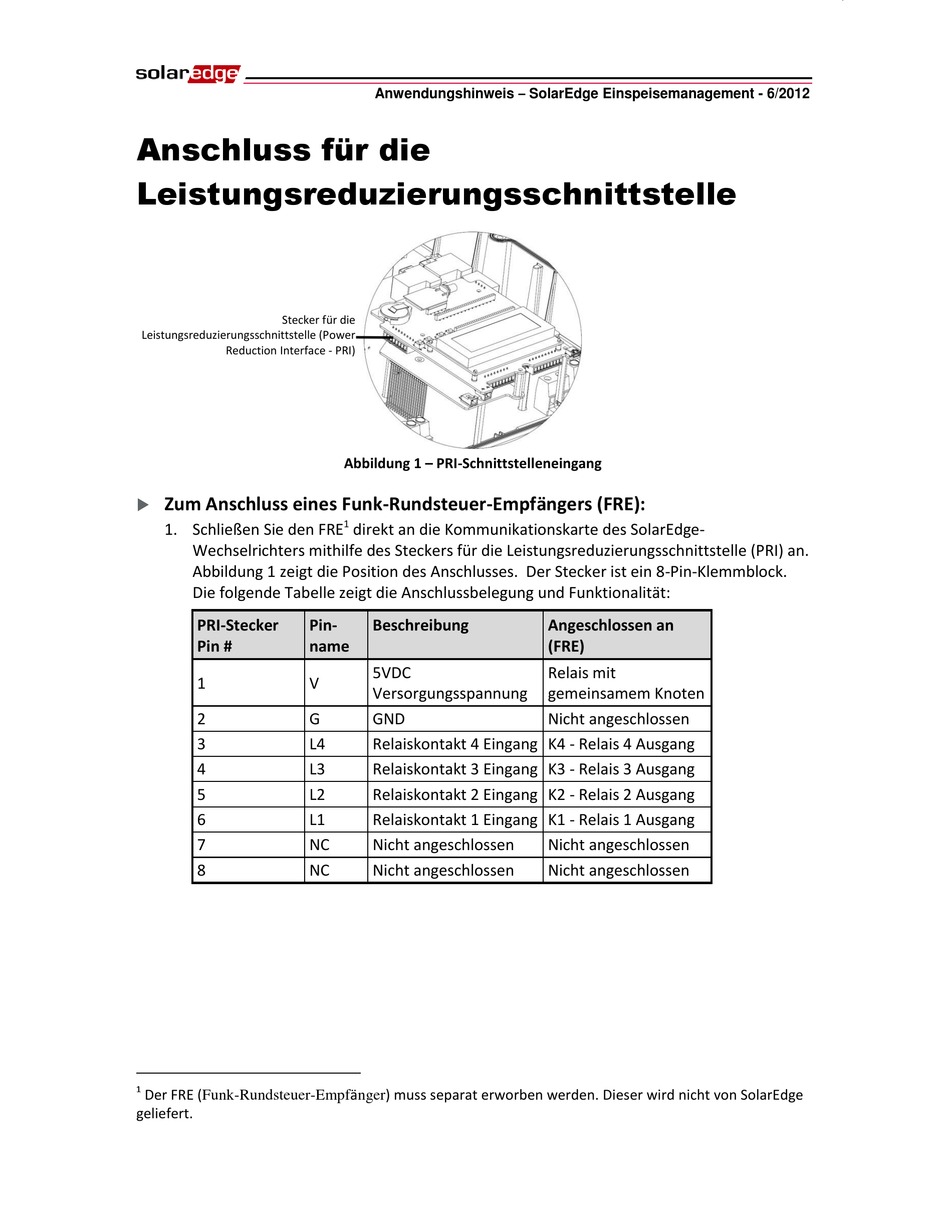

SolarEdge DSP1 Anwendungshinweis Seite 2

Anschluss für die
Leistungsreduzierungsschnittstelle
Stecker für die
Leistungsreduzierungsschnittstelle (Power
Reduction Interface - PRI)
Zum Anschluss eines Funk-Rundsteuer-Empfängers (FRE):

1. Schließen Sie den FRE
Wechselrichters mithilfe des Steckers für die Leistungsreduzierungsschnittstelle (PRI) an.
Abbildung 1 zeigt die Position des Anschlusses. Der Stecker ist ein 8-Pin-Klemmblock.
Die folgende Tabelle zeigt die Anschlussbelegung und Funktionalität:
PRI-Stecker Pin-
Pin # name
1 V
2 G
3 L4
4 L3
5 L2
6 L1
7 NC
8 NC
1
Der FRE (Funk-Rundsteuer-Empfänger) muss separat erworben werden. Dieser wird nicht von SolarEdge
geliefert.
Anwendungshinweis – SolarEdge Einspeisemanagement - 6/2012
Abbildung 1 – PRI-Schnittstelleneingang
1
direkt an die Kommunikationskarte des SolarEdge-
Beschreibung
5VDC
Versorgungsspannung
GND
Relaiskontakt 4 Eingang K4 - Relais 4 Ausgang
Relaiskontakt 3 Eingang K3 - Relais 3 Ausgang
Relaiskontakt 2 Eingang K2 - Relais 2 Ausgang
Relaiskontakt 1 Eingang K1 - Relais 1 Ausgang
Nicht angeschlossen
Nicht angeschlossen
Angeschlossen an
(FRE)
Relais mit
gemeinsamem Knoten
Nicht angeschlossen
Nicht angeschlossen
Nicht angeschlossen
