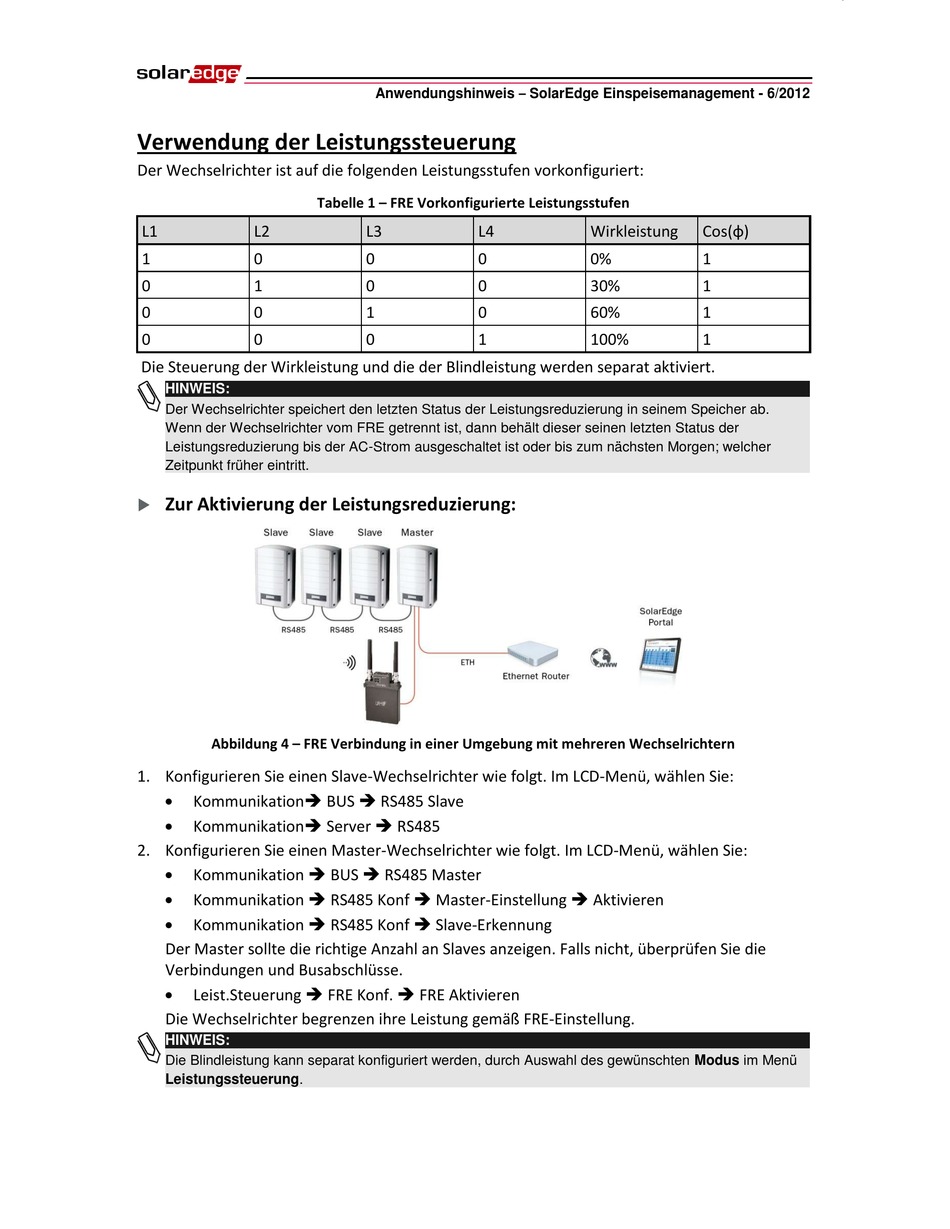

SolarEdge DSP1 Anwendungshinweis Seite 4

Verwendung der Leistungssteuerung
Der Wechselrichter ist auf die folgenden Leistungsstufen vorkonfiguriert:
L1 L2
1 0
0 1
0 0
0 0
Die Steuerung der Wirkleistung und die der Blindleistung werden separat aktiviert.
HINWEIS:
Der Wechselrichter speichert den letzten Status der Leistungsreduzierung in seinem Speicher ab.
Wenn der Wechselrichter vom FRE getrennt ist, dann behält dieser seinen letzten Status der
Leistungsreduzierung bis der AC-Strom ausgeschaltet ist oder bis zum nächsten Morgen; welcher
Zeitpunkt früher eintritt.
Zur Aktivierung der Leistungsreduzierung:

Abbildung 4 – FRE Verbindung in einer Umgebung mit mehreren Wechselrichtern
1. Konfigurieren Sie einen Slave-Wechselrichter wie folgt. Im LCD-Menü, wählen Sie:

Kommunikation BUS  RS485 Slave

Kommunikation Server  RS485
2. Konfigurieren Sie einen Master-Wechselrichter wie folgt. Im LCD-Menü, wählen Sie:

Kommunikation  BUS  RS485 Master

Kommunikation  RS485 Konf  Master-Einstellung  Aktivieren

Kommunikation  RS485 Konf  Slave-Erkennung
Der Master sollte die richtige Anzahl an Slaves anzeigen. Falls nicht, überprüfen Sie die
Verbindungen und Busabschlüsse.

Leist.Steuerung  FRE Konf.  FRE Aktivieren
Die Wechselrichter begrenzen ihre Leistung gemäß FRE-Einstellung.
HINWEIS:
Die Blindleistung kann separat konfiguriert werden, durch Auswahl des gewünschten Modus im Menü
Leistungssteuerung.
Anwendungshinweis – SolarEdge Einspeisemanagement - 6/2012
Tabelle 1 – FRE Vorkonfigurierte Leistungsstufen
L3 L4
0 0
0 0
1 0
0 1
Wirkleistung Cos(φ)
0% 1
30% 1
60% 1
100% 1
