3. Wybrać pożądany model rozdzielacza.
Uwaga: W przypadku stosowania elektrody Infinion 16 należy użyć rozdzielacza 2x8.
4. Sprawdzić, czy koniec elektrody, na którym znajduje się złącze, można łatwo wprowadzić do
rozdzielacza (bez przeszkód). W razie napotkania przeszkody należy poluzować śruby ustalające
rozdzielacza, obracając je w lewo za pomocą dostarczonego klucza imbusowego.
Uwaga:
• Śrubę ustalającą wolno poluzować wyłącznie w stopniu niezbędnym do wprowadzenia
elektrody.
• Nie wolno luzować śruby zbyt mocno. Może to doprowadzić do jej przemieszczenia, co
sprawi, że rozdzielacz stanie się bezużyteczny.
5. Końce proksymalne żądanych elektrod, na których znajdują się złącza należy wprowadzić do gniazd
rozdzielacza do ich całkowitego osadzenia — każda elektroda powinna wystawać z dołu gniazd,
a osłonki blokujące (długi pierścień) powinny znajdować się pod blokami śrub ustalających gniazd
rozdzielacza. Tym razem nie należy dokręcać śruby ustalającej.
6. Należy postępować zgodnie z instrukcjami dotyczącymi podłączania elektrod do modułu kabla
stosowanego w sali operacyjnej podanymi w odpowiedniej instrukcji obsługi posiadanego systemu
SCS wymienionej w poradniku.
7. Sprawdzić połączenie, wykonując pomiar impedancji. Jeśli wartość impedancji jest zadowalająca,
należy przejść do „Śródoperacyjne testy stymulacji" na stronie 374, aby potwierdzić prawidłowe
położenie elektrody.
Uwaga: Nie dokręcać blokady mechanicznej śruby ustalającej przed wykonaniem
śródoperacyjnych testów stymulacji.

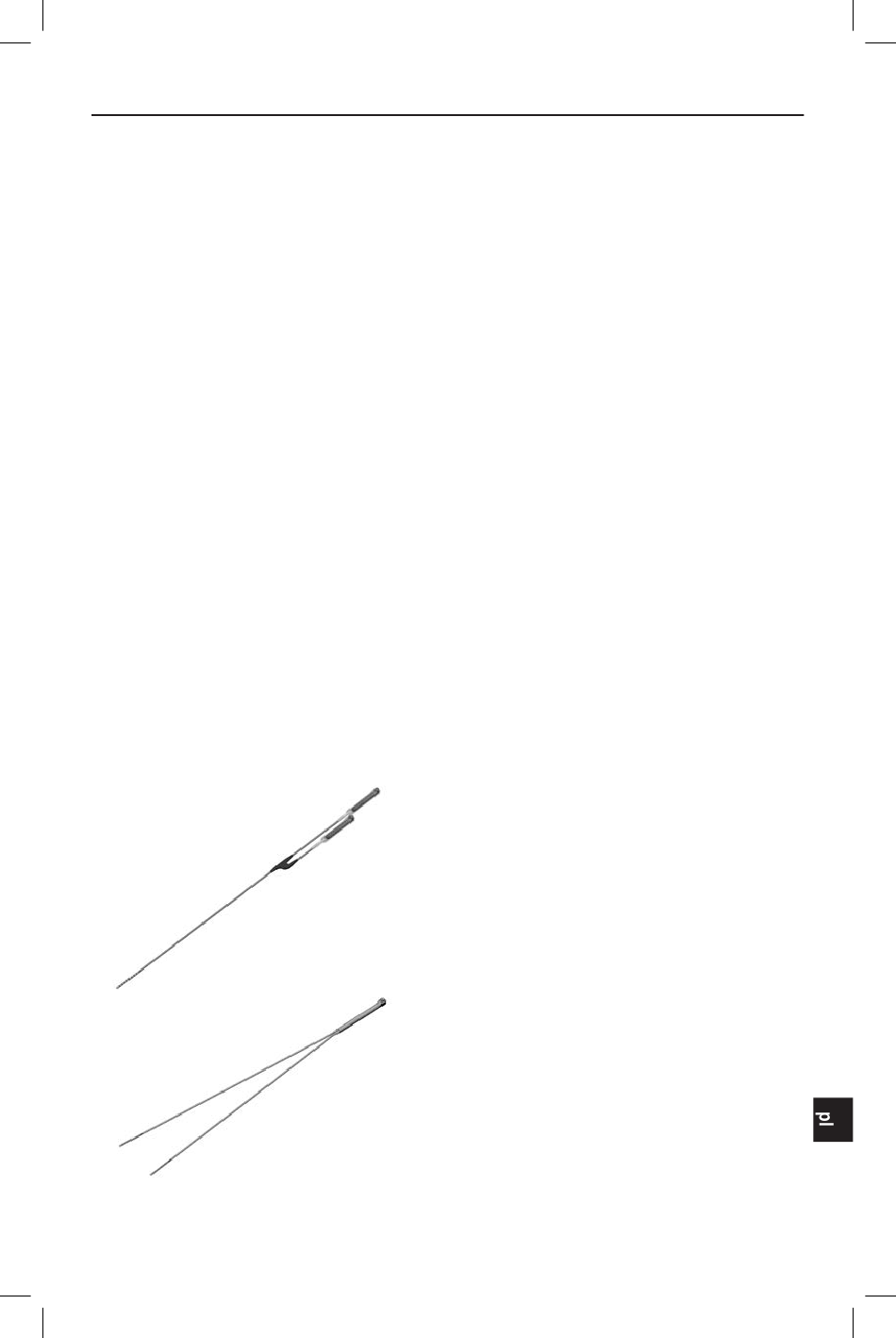

Uwaga: W przypadku rozdzielacza 2x4 krótsze gniazdo odpowiada stykom 1-4, a dłuższe
gniazdo odpowiada stykom 5-8. Należy zanotować, która elektroda podłączona jest do
poszczególnych gniazd rozdzielacza.
Uwaga: W przypadku rozdzielacza 2x8 jedno odprowadzenie ma wykonane laserowo znaczniki
i odpowiada stykom 1-8 na 16-stykowych elektrodach przezskórnych, a odprowadzenie
bez znaczników odpowiada stykom 9-16.
Instrukcja obsługi
Instrukcja obsługi elektrod przezskórnych
90970887-16 wer. B
373 z 401
