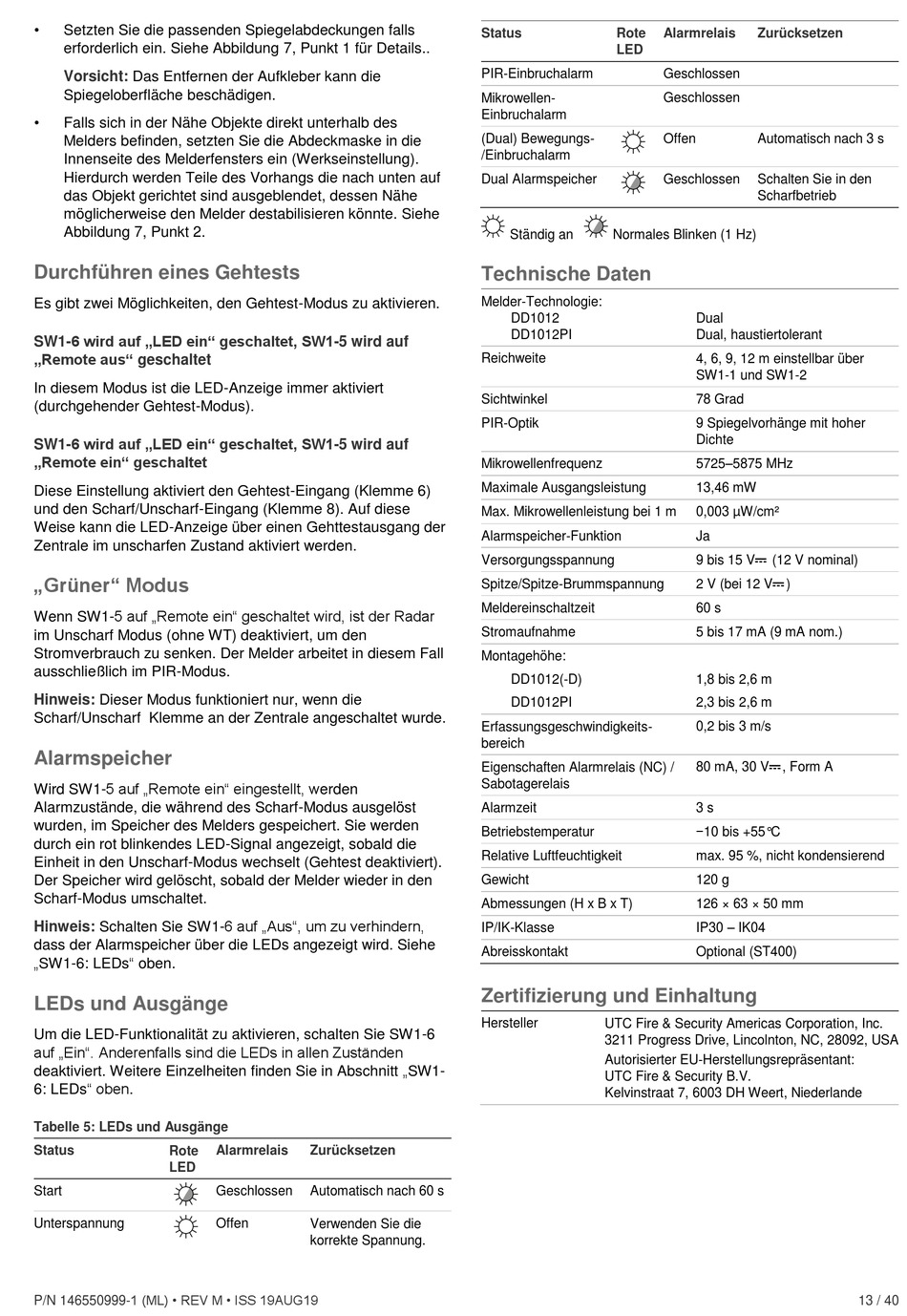

Setzten Sie die passenden Spiegelabdeckungen falls
erforderlich ein. Siehe Abbildung 7, Punkt 1 für Details..
Vorsicht:
Das Entfernen der Aufkleber kann die
Spiegeloberfläche beschädigen.
•
Falls sich in der Nähe Objekte direkt unterhalb des
Melders befinden, setzten Sie die Abdeckmaske in die
Innenseite des Melderfensters ein (Werkseinstellung).
Hierdurch werden Teile des Vorhangs die nach unten auf
das Objekt gerichtet sind ausgeblendet, dessen Nähe
möglicherweise den Melder destabilisieren könnte. Siehe
Abbildung 7, Punkt 2.
Durchführen eines Gehtests
Es gibt zwei Möglichkeiten, den Gehtest-Modus zu aktivieren.
SW1-6 wird auf „LED ein" geschaltet, SW1-5 wird auf
„Remote aus" geschaltet
In diesem Modus ist die LED-Anzeige immer aktiviert
(durchgehender Gehtest-Modus).
SW1-6 wird auf „LED ein" geschaltet, SW1-5 wird auf
„Remote ein" geschaltet
Diese Einstellung aktiviert den Gehtest-Eingang (Klemme 6)
und den Scharf/Unscharf-Eingang (Klemme 8). Auf diese
Weise kann die LED-Anzeige über einen Gehttestausgang der
Zentrale im unscharfen Zustand aktiviert werden.
„Grüner" Modus
Wenn SW1-5 auf „Remote ein" geschaltet wird, ist der Radar
im Unscharf Modus (ohne WT) deaktiviert, um den
Stromverbrauch zu senken. Der Melder arbeitet in diesem Fall
ausschließlich im PIR-Modus.
Hinweis:
Dieser Modus funktioniert nur, wenn die
Scharf/Unscharf Klemme an der Zentrale angeschaltet wurde.
Alarmspeicher
Wird SW1-5 auf „Remote ein" eingestellt, werden
Alarmzustände, die während des Scharf-Modus ausgelöst
wurden, im Speicher des Melders gespeichert. Sie werden
durch ein rot blinkendes LED-Signal angezeigt, sobald die
Einheit in den Unscharf-Modus wechselt (Gehtest deaktiviert).
Der Speicher wird gelöscht, sobald der Melder wieder in den
Scharf-Modus umschaltet.
Schalten Sie SW1-6 auf „Aus", um zu verhindern,
Hinweis:
dass der Alarmspeicher über die LEDs angezeigt wird. Siehe
„SW1-6: LEDs" oben.
LEDs und Ausgänge
Um die LED-Funktionalität zu aktivieren, schalten Sie SW1-6
auf „Ein". Anderenfalls sind die LEDs in allen Zuständen
deaktiviert. Weitere Einzelheiten finden Sie in Abschnitt „SW1-
6: LEDs" oben.
Tabelle 5: LEDs und Ausgänge
Status
Rote
LED
Start
Unterspannung
P/N 146550999-1 (ML) • REV M • ISS 19AUG19
Alarmrelais
Zurücksetzen
Geschlossen
Automatisch nach 60 s
Offen
Verwenden Sie die
korrekte Spannung.
Status
Rote
LED
PIR-Einbruchalarm
Mikrowellen-
Einbruchalarm
(Dual) Bewegungs-
/Einbruchalarm
Dual Alarmspeicher
Ständig an
Normales Blinken (1 Hz)
Technische Daten
Melder-Technologie:
DD1012
DD1012PI
Reichweite
Sichtwinkel
PIR-Optik
Mikrowellenfrequenz
Maximale Ausgangsleistung
Max. Mikrowellenleistung bei 1 m
Alarmspeicher-Funktion
Versorgungsspannung
Spitze/Spitze-Brummspannung
Meldereinschaltzeit
Stromaufnahme
Montagehöhe:
DD1012(-D)
DD1012PI
Erfassungsgeschwindigkeits-
bereich
Eigenschaften Alarmrelais (NC) /
Sabotagerelais
Alarmzeit
Betriebstemperatur
Relative Luftfeuchtigkeit
Gewicht
Abmessungen (H x B x T)
IP/IK-Klasse
Abreisskontakt
Zertifizierung und Einhaltung
Hersteller
UTC Fire & Security Americas Corporation, Inc.
3211 Progress Drive, Lincolnton, NC, 28092, USA
Autorisierter EU-Herstellungsrepräsentant:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, Niederlande
Alarmrelais
Zurücksetzen
Geschlossen
Geschlossen
Offen
Automatisch nach 3 s
Geschlossen
Schalten Sie in den
Scharfbetrieb
Dual
Dual, haustiertolerant
4, 6, 9, 12 m einstellbar über
SW1-1 und SW1-2
78 Grad
9 Spiegelvorhänge mit hoher
Dichte
5725–5875 MHz
13,46 mW
0,003 µW/cm²
Ja
9 bis 15 V
(12 V nominal)
2 V (bei 12 V )
60 s
5 bis 17 mA (9 mA nom.)
1,8 bis 2,6 m
2,3 bis 2,6 m
0,2 bis 3 m/s
80 mA, 30 V , Form A
3 s
−10 bis +55°C
max. 95 %, nicht kondensierend
120 g
126 × 63 × 50 mm
IP30 – IK04
Optional (ST400)
