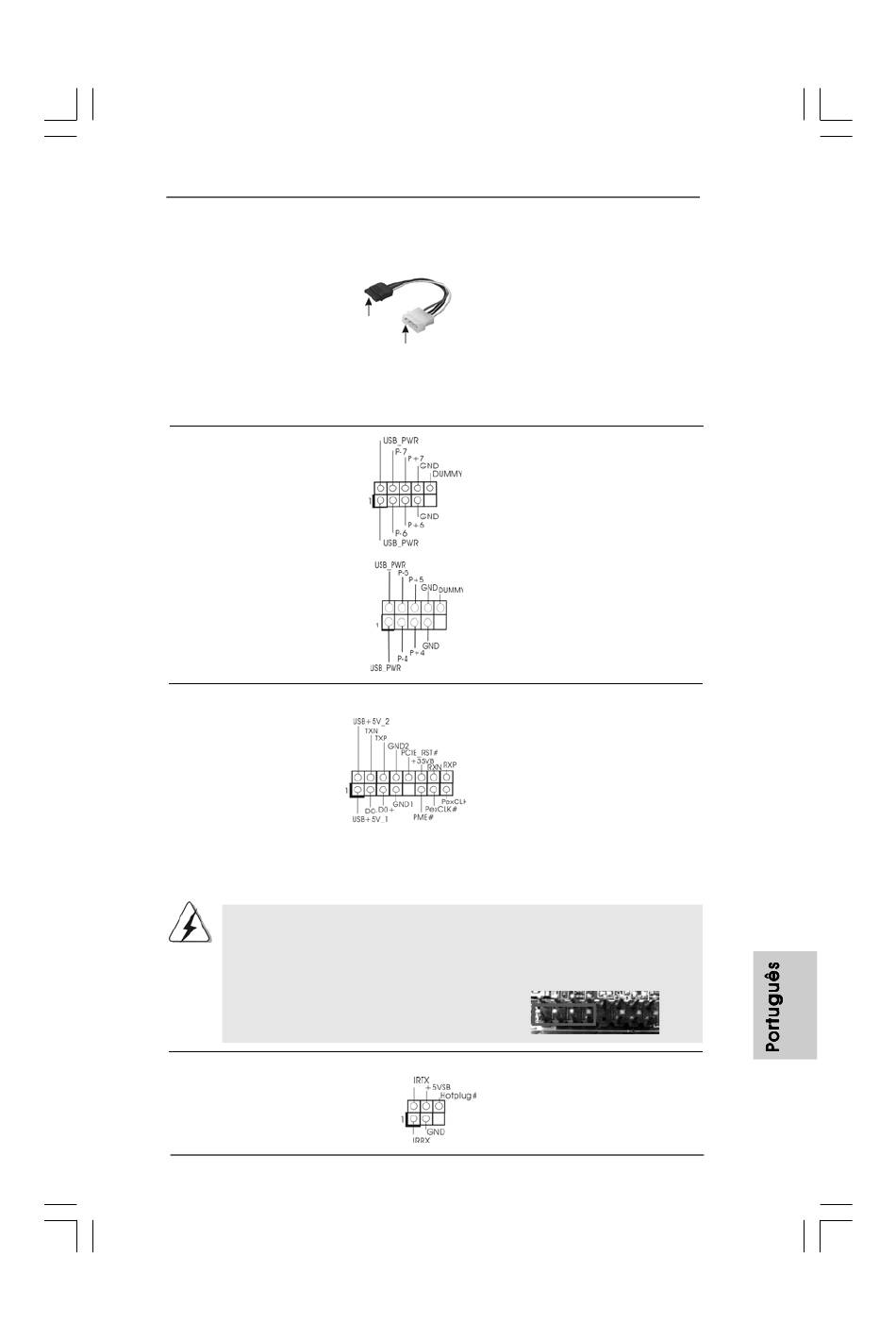

Cabo de Alimentação
ATA (SATA)
(opcional)
Ligue no conector de
alimentação SATA HDD
Cabezal USB 2.0
(USB6_7 de 9 pinos)
(veja a folha 2, No. 27)
(USB4_5 de 9 pinos)
(veja a folha 2, No. 28)
Cabeçalho WiFi/E
(WIFI/E, 15 pinos)
(veja a folha 2, No. 20)
Se não tiver intenções de utilizar a função Wifi+AP nesta aplicação, este
conector pode ser utilizado como conector USB 2.0 de 4 pinos para
suportar uma porta USB 2.0. Para conectar o cabo do dispositivo USB de 4
pinos a este conector, por favor refira-se a esta imagem para uma
instalação própria.
Suporte de Detecção Automática de
Periféricos DeskExpress
(IR1 de 5 pinos)
(veja a folha 2, No. 19)
ASRock 4CoreN73PV-HD720p Motherboard
Conecte a saída de cor preta
do cabo de alimentação SATA
ao conector de alimentação
em cada acionador. Em
seguida, conecte a saída
Conecte a fonte
branca do cabo de alimentação
SATA ao conector de
alimentação da fonte.
Além das quatro portas USB
2.0 por defeito no painel de
entrada/saída, há duas
ligações USB 2.0 nesta placa-
mãe. Cada ligação USB 2.0
pode suportar duas portas USB
2.0.
CEste cabeçalho suporta a
função WiFi+AP com o módulo
WiFi-802.11g ou WiFi-802.11n,
um adaptador de rede de área
local sem fios (WLAN) fácil de
utilizar. Permite-lhe criar um
ambiente sem fios e desfrutar
da conveniência da
conectividade de rede sem
fios.
Este suporte suporta a função
detecção automática de
de Periféricos para ASRock
DeskExpress.
