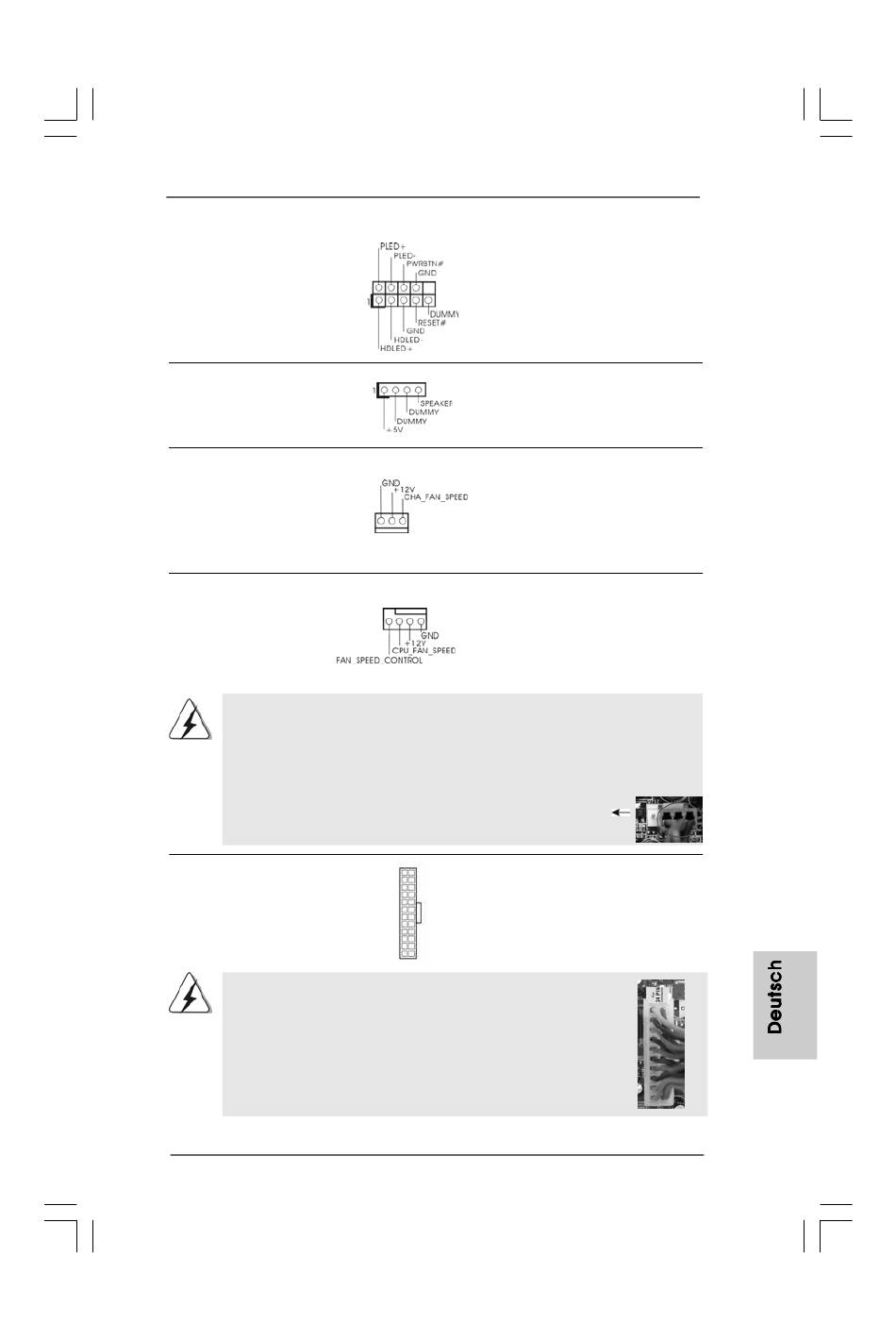

System Panel Anschluss
(9-Pin PANEL1)
(siehe S.2, Punkt 11)
Gehäuselautsprecher-Header
(4-pin SPEAKER1)
(siehe S.2, Punkt 17)
Gehäuse-Lüfteranschluss
(3-pin CHA_FAN1)
(siehe S.2, Punkt 16)
CPU-Lüfteranschluss
(4-pin CPU_FAN1)
(siehe S.2, Punkt 5)
Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet
Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss
angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie
einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses
Motherboards anschließen möchten, verbinden Sie ihn bitte mit
den Pins 1 – 3.
ATX-Netz-Header
(24-pin ATXPWR1)
(siehe S.2, Punkt 2)
Obwohl dieses Motherboard einen 24-pol. ATX-Stromanschluss
bietet, kann es auch mit einem modifizierten traditionellen 20-pol.
ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu
verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.
ASRock 4CoreN73PV-HD720p Motherboard
Dieser Anschluss ist für die
verschiedenen Funktionen der
Gehäusefront.
Schließen Sie den
Gehäuselautsprecher an
diesen Header an.
Verbinden Sie das
Gehäuselüfterkabel mit diesem
Anschluss und passen Sie den
schwarzen Draht dem
Erdungsstift an.
Verbinden Sie das CPU -
4 3 2 1
Lüfterkabel mit diesem
Anschluss und passen Sie den
schwarzen Draht dem
Erdungsstift an.
Pins 1–3 anschließen
Lüfter mit dreipoligem Anschluss installieren
Verbinden Sie die ATX-
12
24
Stromversorgung mit diesem
Header.
1
13
Installation eines 20-pol. ATX-Netzteils
24
12
1
13
3 9
3 9
3 9
3 9
3 9
