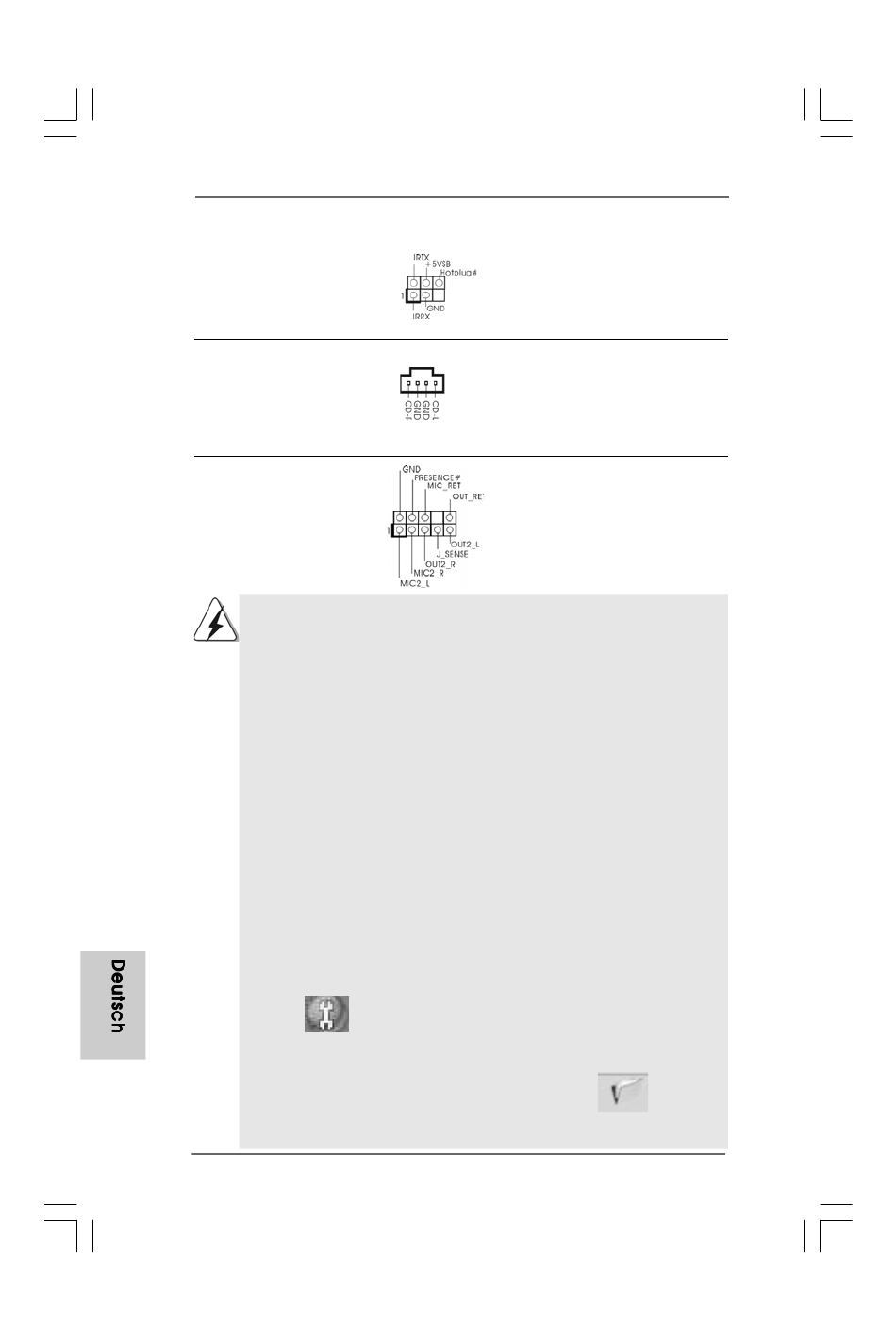

DeskExpress heißer Stecker
Detektionskopf
(5-pin IR1)
(siehe S.2 - No. 19)
Interne Audio-Anschlüsse
(4-Pin CD1)
(CD1: siehe S.2, Punkt 23)
Anschluss für Audio auf
der Gehäusevorderseite
(9-Pin HD_AUDIO1)
(siehe S.2, Punkt 21)
1. High Definition Audio unterstützt Jack Sensing (automatische Erkennung
falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung
am Gehäuse HDA unterstützen muss, um richtig zu funktionieren.
Beachten Sie bei der Installation im System die Anweisungen in unserem
Handbuch und im Gehäusehandbuch.
2. Wenn Sie die AC'97-Audioleiste verwenden, installieren Sie diese wie
nachstehend beschrieben an der Front-Audioanschlussleiste:
A. Schließen Sie Mic_IN (MIC) an MIC2_L an.
B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an
OUT2_L an.
C. Schließen Sie Ground (GND) an Ground (GND) an.
D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht.
Diese Anschlüsse müssen nicht an die AC'97-Audioleiste
angeschlossen werden.
E. Rufen Sie das BIOS-Setup-Dienstprogramm auf. Wechseln Sie zu
Erweiterte Einstellungen und wählen Sie Chipset-Konfiguration. Setzen
Sie die Option Frontleistenkontrolle von [Automatisch] auf [Aktiviert].
F. Rufen Sie das Windows-System auf. Klicken Sie auf das Symbol in der
Taskleiste unten rechts, um den Realtek HD Audio-Manager aufzurufen.
Für Windows
Klicken Sie auf "Audio-E/A", wählen Sie die "Anschlusseinstellungen"
,
und speichern Sie die Änderung durch Klicken auf "OK".
Für Windows
Die Rechtoberseite „Dateiordner" Ikone anklicken
„Schalttafel Buchse Entdeckung sperren" wählen und die Änderung
speichern, indem Sie „OKAY" klicken.
3 8
3 8
3 8
3 8
3 8
ASRock 4CoreN73PV-HD720p Motherboard
CD1
®
XP / XP 64-Bit Betriebssystem:
wählen Sie "Erkennung der Frontleistenbuchse deaktivieren"
®
TM
TM
Vista
/ Vista
64-Bit Betriebssystem:
Diese Kopf unterstützt die
heiße Stecker
Untersuchungsfunktion für
ASRock DeskExpress.
Diese ermöglichen Ihnen Stereo-
Signalquellen, wie z. B. CD-ROM,
DVD-ROM, TV-Tuner oder
MPEG-Karten mit Ihrem System
zu verbinden.
Dieses Interface zu einem
Audio-Panel auf der Vorderseite
Ihres Gehäuses, ermöglicht
Ihnen eine bequeme
Kontrolle über Audio-Geräte.
,
