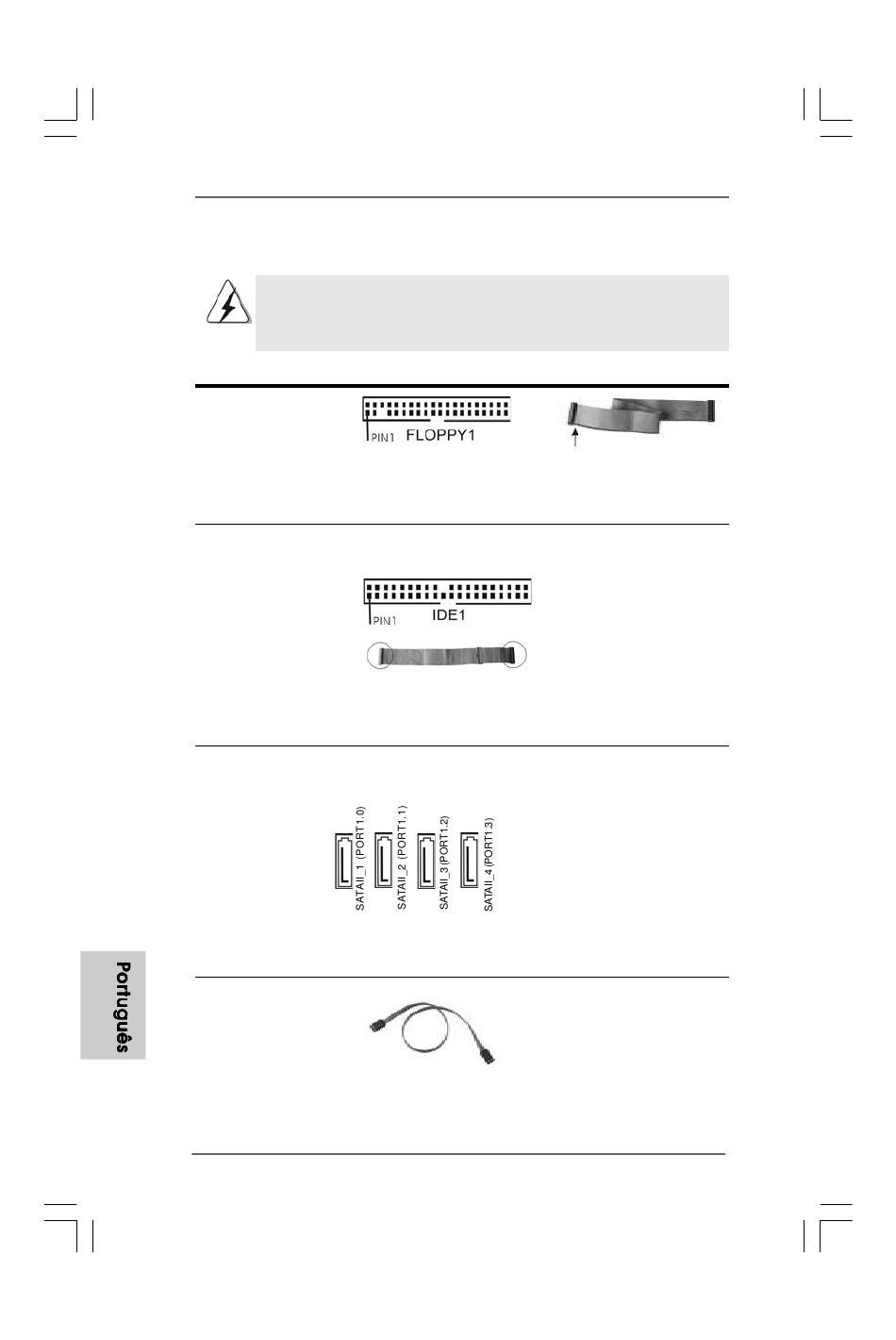

1.4 Conectores
1.4 Conectores
1.4 Conectores
1.4 Conectores
1.4 Conectores
Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper sobre
estes conectores. A colocação de pontos de jumper sobre os conectores
causará danos irreversíveis à placa-mãe.
Conector
Conector FDD
(FLOPPY 1, 33 pinos)
(veja a folha 2, No. 18)
Nota: Certifique-se de que o lado com listras vermelhas no cabo seja conectado ao
lado Pino 1 do conector.
Conector primário (Azul)
(IDE1 de 39 pinos, veja a folha 2, No. 8)
Ligue esta ponta (azul)
à placa–mãe
Nota: Para detalhes, consulte as instruções do fornecedor do seu dispositivo
IDE.
Conectores ATAII Serial
(SATAII_1 (PORT1.0):
veja a folha 2, No. 15)
(SATAII_2 (PORT1.1):
veja a folha 2, No. 14)
(SATAII_3 (PORT1.2):
veja a folha 2, No. 13)
(SATAII_4 (PORT1.3):
veja a folha 2, No. 12)
Cabo de dados
ATA (SATA)
(opcional)
8 6
8 6
8 6
8 6
8 6
ASRock 4CoreN73PV-HD720p Motherboard
Figura
Cabo ATA 66/100/133 de 80 condutores
Descrição
o lado com listras vermelhas para o Pino 1
Ligue esta ponta (preta)
aos dispositivos IDE
Estes quatro conectores Serial
ATA (SATAII) suportam
unidades de disco rígido SATA
ou SATAII como dispositivos de
armazenamento internos. A
atual interface SATAII permite
uma taxa de transferência de
dados de até 3.0 Gb/s.
Tanto a saída do cabo de Serial
dados SATA pode ser
conectado ao disco rígido
SATA / SATAII quanto o
conector SATAII na placa mãe.
