BIOS à jour. Si vous avez besoin d'effacer la CMOS lorsque vous avez fini
de mettre le BIOS à jour, vous devez d'abord initialiser le système, puis le
mettre hors tension avant de procéder à l'opération d'effacement de la
CMOS.
1.4 Connecteurs
1.4 Connecteurs
1.4 Connecteurs
1.4 Connecteurs
1.4 Connecteurs
Les connecteurs NE SONT PAS des cavaliers. NE PLACEZ AUCUN
capuchon sur ces connecteurs. Poser les bouchons pour cavaliers
audessus des connecteurs provoquera des dommages irrémédiables à la
carte mère!

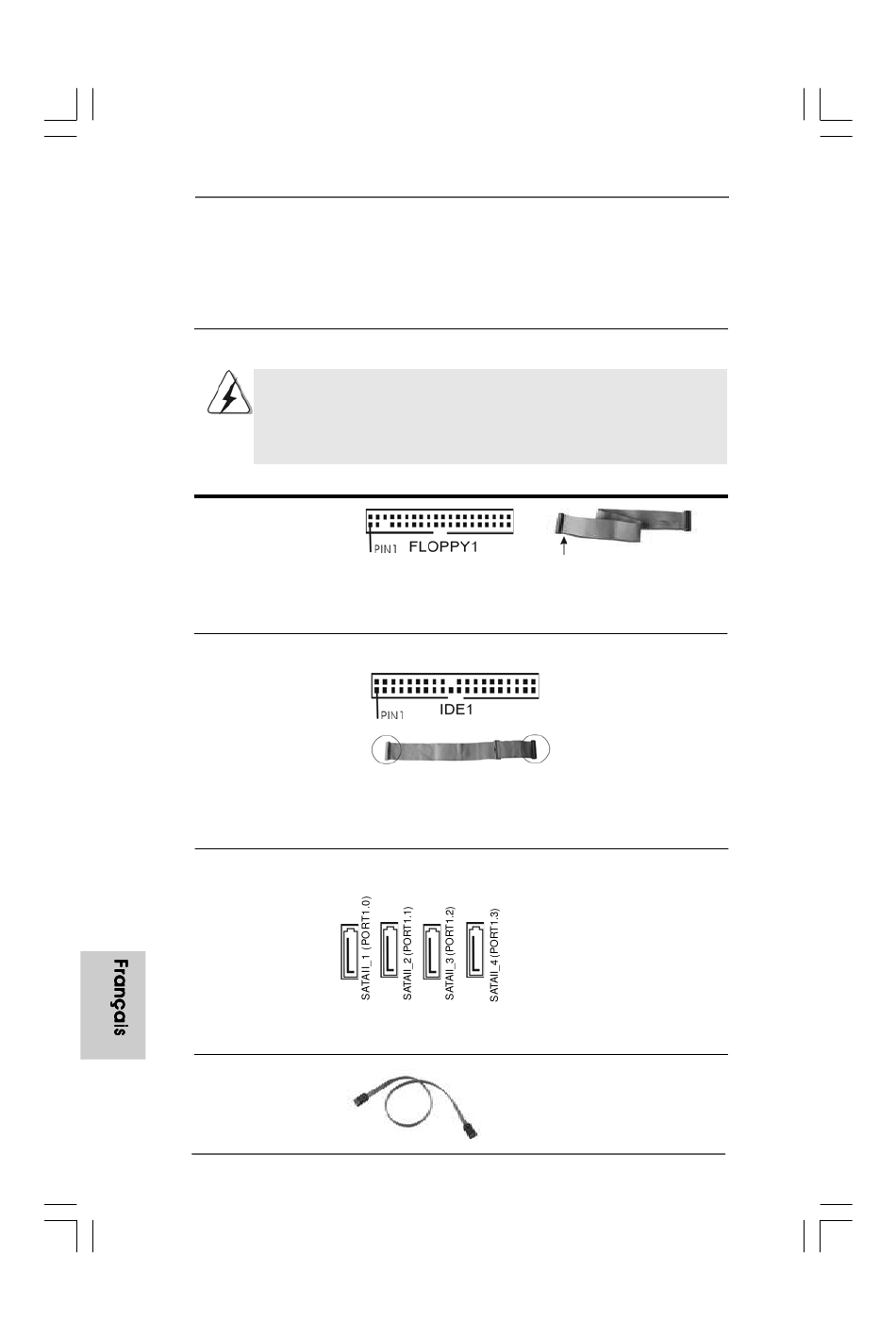

Les connecteurs
Connecteur du lecteur
de disquette
(FLOPPY1 br. 33)
(voir p.2 fig. 18)
Note: Assurez-vous que le côté avec fil rouge du câble est bien branché sur le
côté Broche1 du connecteur.
Connecteur IDE primaire (bleu)
(IDE1 br. 39, voir p.2 fig. 8)
connecteur bleu
vers la carte mère
Note: Veuillez vous reporter aux instructions du fabricant de votre IDE périphérique
pour les détails.
Connecteurs Série ATAII
(SATAII_1 (PORT1.0):
voir p.2 fig. 15)
(SATAII_2 (PORT1.1):
voir p.2 fig. 14)
(SATAII_3 (PORT1.2):
voir p.2 fig. 13)
(SATAII_4 (PORT1.3):
voir p.2 fig. 12)
Câble de données
Série ATA (SATA)
(en option)
4 6
4 6
4 6
4 6
4 6
ASRock 4CoreN73PV-HD720p Motherboard
Câble ATA 66/100/133 80 conducteurs
Description
le côté avec fil rouge côté Broche1
connecteur noir
vers le disque dur
Ces quatre connecteurs Serial
ATA (SATAII) prennent en charge
les disques durs SATA ou SATAII
pour les dispositifs de stockage
interne. L'interface SATAII
actuelle permet des taux
transferts de données pouvant
aller jusqu'à 3,0 Go/s.
Toute cote du cable de data SATA
peut etre connecte au disque dur
SATA / SATAII ou au connecteur
SATAII sur la carte mere.
