necteurs Serial
ennent en charge
s SATA ou SATAII
itifs de stockage
ace SATAII
des taux
onnées pouvant
Go/s.

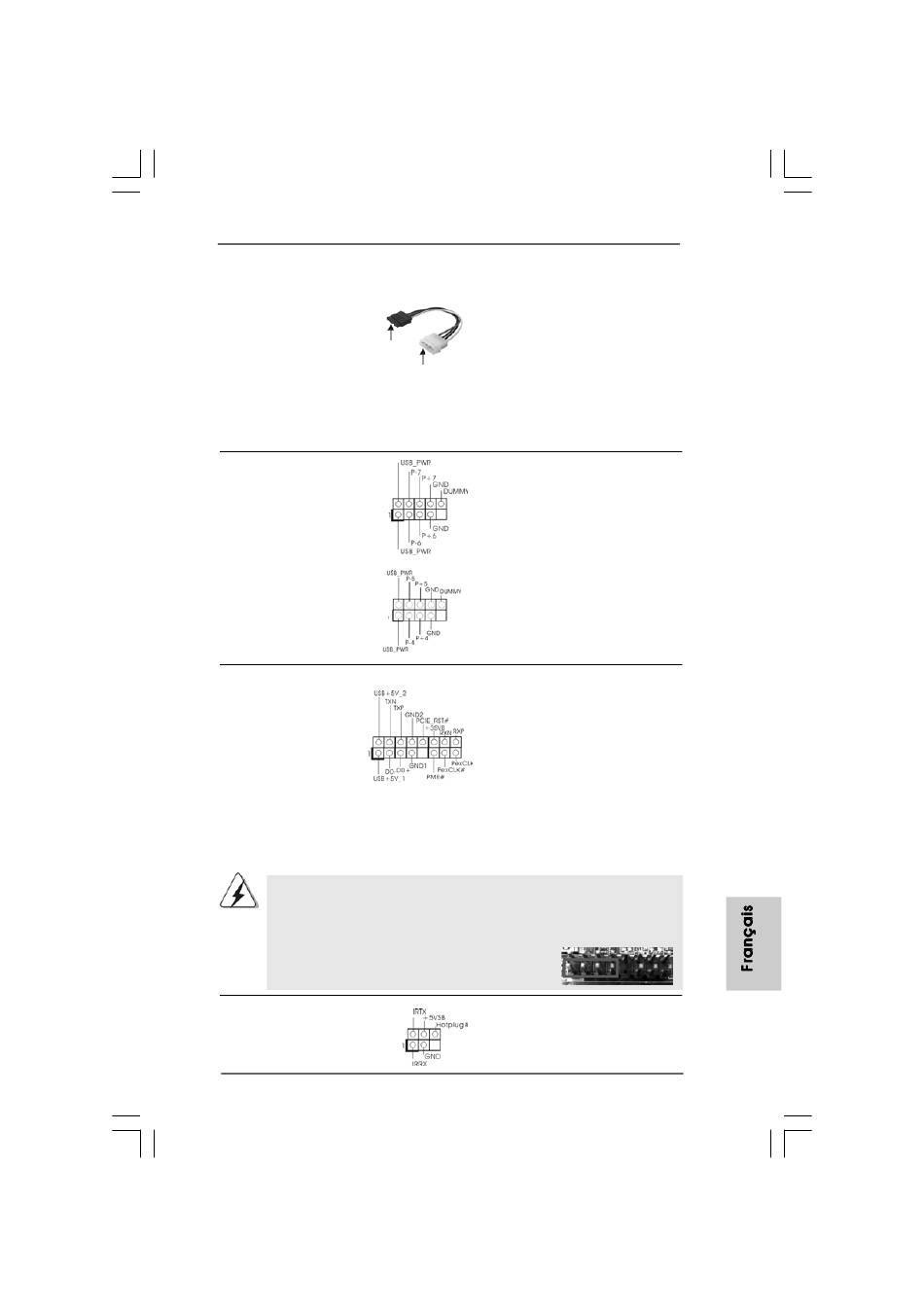

Cordon d'alimentation
Série ATA (SATA)
(en option)
connecter au connecteur
d'alimentation du disque
dur SATA
En-tête USB 2.0
(USB6_7 br.9)
(voir p.2 No. 27)
(USB4_5 br.9)
(voir p.2 No. 28)
En-tête WiFi/E Header
(WIFI/E br.15)
(voir p.2 No. 20)
Si vous ne comptez pas utiliser la fonction WiFi+AP de cette carte mere, cet
en-tête peut être utilisé comme un en-tête USB 2.0 4 broches pour
supporter un port USB 2.0. Pour connecter le cable de l'appareil USB 4
broches à cet en-tête et connaître son installation correcte, veuillez consulter
cette image.
Header de Detection de
DeskExpress Hot Plug
(IR1 br.5)
(voir p.2 No. 19)
ASRock 4CoreN73PV-HD720p Motherboard
Veuillez connecter l'extrémité
noire du cordon d'alimentation
SATA sur le connecteur
d'alimentation sur chaque unité.
Connectez ensuite l'extrémité
connecter à l'unité
blanche du cordon d'alimentation
d'alimentation
SATA sur le connecteur
électrique
d'alimentation de l'unité
d'alimentation électrique.
A côté des quatre ports USB
2.0 par défaut sur le panneau
E/S, il y a deux embases USB
2.0 sur cette carte mère.
Chaque embase USB 2.0 peut
prendre en charge 2 ports USB
2.0.
Cet en-tête supporte les
fonctions WiFi+AP avec le
module ASRock WiFi-802.11g
ou WiFi-802.11n, c'est un
adaptateur de réseau local
sansfil (WLAN) facile
d'utilisation. Il vous permettra
de créer un environnement
sans fil et de bénéficier des
avantages de la connectivité
au réseau sans fil.
Le header supporte la fonction
de detection de HotPlug pour
ASRock DeskExpress.
