392001
PA
2 8
230Vac
5 6
7 8
1 2
3 4
(1)

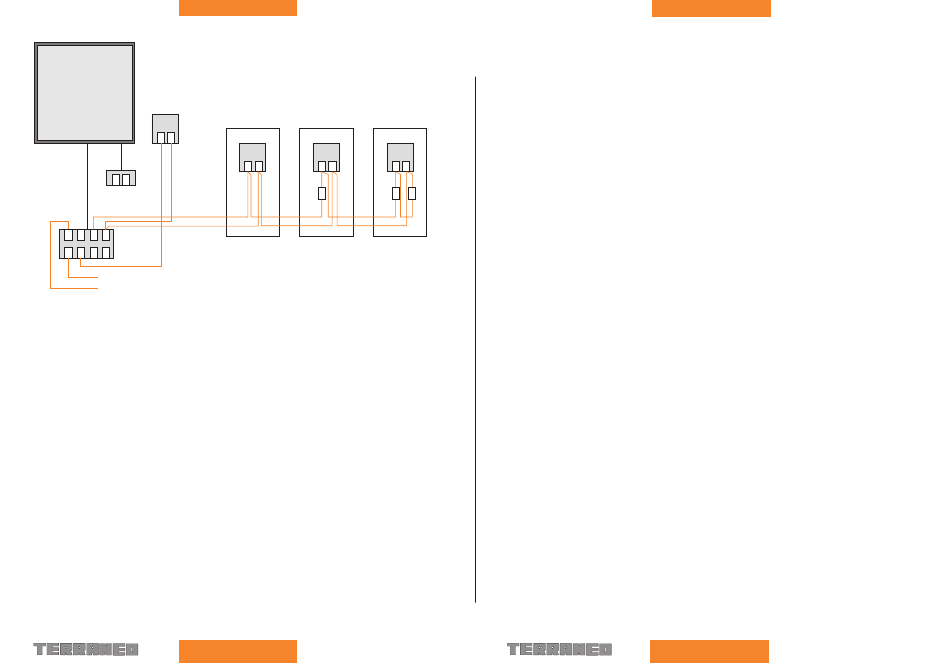

Schema di collegamento per impianto a 12 chiamate
PC
= pulsante di chiamate NO
PA
= pulsante di annullamento chiamata NO
A
= microcodifica tipo "A" (verde)
B
= microcodifica di chiusura tipo "B" (arancione)
(1)
= contatto 1NO per circuito ausiliario a 24 Vac/dc max
Schaltplan einer Anlage mit 12 Rufe
PC
= Ruftaste NO
PA
= Ruf-Löschtaste NO
A
= Mikrokodierung Typ "A" (grün)
B
= Verschluß-Mikrokodierung Typ "B" (orange)
(1)
= Kontakt 1NO für Hilfskreislauf zu 48 Vac/dc max.
Schéma de branchement pour installation à 12 appels
PC
= poussoir d'appel NO
PA
= poussoir d'annulation appel NO
A
= microcodification type "A" (vert)
B
= microcodification de fermeture type "B" (orange)
(1)
= contact 1 NO pour circuit auxiliaire sous 48 Vca/cc max.
PC1
PC2
PCn
7 8
7 8
7 8
A
A
B
16
Wiring diagram for 12 calls system
PC
= NO call pushbutton
PA
= NO call erase pushbutton
A
= type "A" microcoding (green)
B
= type "B" closing microcoding (orange)
(1)
= 1NO contact for auxiliary 48V a.c/d.c. circuit
Esquema de conexión para instalación de 12 llamadas
PC
= pulsador de llamadas NO
PA
= pulsador de anulación llamada NO
A
= microcodificación tipo "A" (verdes)
B
= microcodificación de cierre tipo "B" (naranja)
(1)
= contacto 1NO para circuito auxiliar de 48 Vc.c. máx.
Elektrisch schema voor installaties met 12 aangesloten nummers
PC
= oproeptoets NO
PA
= annuleringstoets NO
A
= microcodering type "A" (groen)
B
= microcodering voor sluiting type "B" (oranje)
(1)
= contact 1NO voor hulpcircuit 48 Vd.c/a.c max.
17
