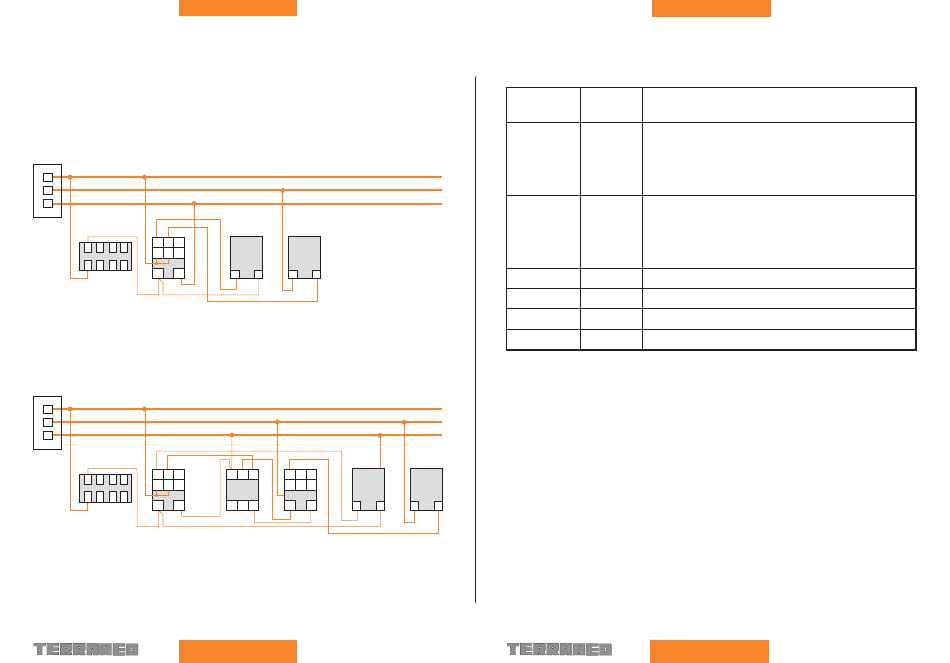

SIGNALISATION ACOUSTIQUE CONTINUE
3
4
5
TRSF
7 8
6
7
8 9
5
6
5 4
Ra
1
1
3
3
6
5
SIGNALISATION ACOUSTIQUE INTERMITTENTE
3
4
5
TRSF
7 8
6
7
8 9
5
6
5 4
Ra
1
1
3
3
6
5
Pt
S
7
6
4
8
5
9
8
11
3
2 1
7
8 9
6
5 4
It
Pt
3
Ra
1
3
4
5 6
7
10
9
10
6
26
SIGNALISATION ACOUSTIQUE CONTINUE ET INTERMITTENTE AVEC REFERENCES
GAMMA BTICINO
SIGLE
Pt
S
It
Ra
Rt
TRSF
Les schémas représentent quelques circuits auxiliaires qui permettent de réaliser la répétition
du signal acoustique tant dans le mode temporaire, que dans les modes continu ou
intermittent, nécessaires lorsque les appels doivent avoir des caractéristiques "d'urgence"
ou "d'alarme" (par ex. de salles de bains, de chambres d'hôpital, de locaux technologiques,
etc.)
Lorsque des appels sont en cours, le contact auxiliaire du Tableau d'affichage (bornes 1-
5), fermé tant que le poussoir d'appel reste appuyé, active de façon temporaire la sonnerie S.
S
Dans le mode continu au contraire, la sonnerie S est activée par le contact Rt1 du relais
auxiliaire monostable Rt. Dans le mode "intermittent", le signal acoustique S est activé par
4
11
le contact Ra1 du relais auxiliaire Ra inséré, à son tour, par l'intermittence It. Dans ces deux
derniers cas, le personnel pourra arrêter la sonnerie en appuyant sur le poussoir Pt. La
sonnerie sera réactivée à l'appel suivant.
Réf.
DESCRIPTION
Bticino
Poussoir d'arrêt sonnerie en ouverture IP (NC)
L4034
série Living International
N4034
série Light
4505/1
série Living
5005/1N
série Magic
Sonnerie
L4351/12
série Living International
N4351/12
série Light
4351
série Living
5031N
série Magic
5329
Intermittence série Magic
5882
Relais auxiliaire monostable 3NO série Magic
5884
Relais monostable série 3NO Magic
F93/12/24
Transformateur de sécurité
27
(4 modules Din) 25VA 230/12/24V
