392002
PA
2 8
230Vac
5 6
7 8
1 2
3 4
(1)

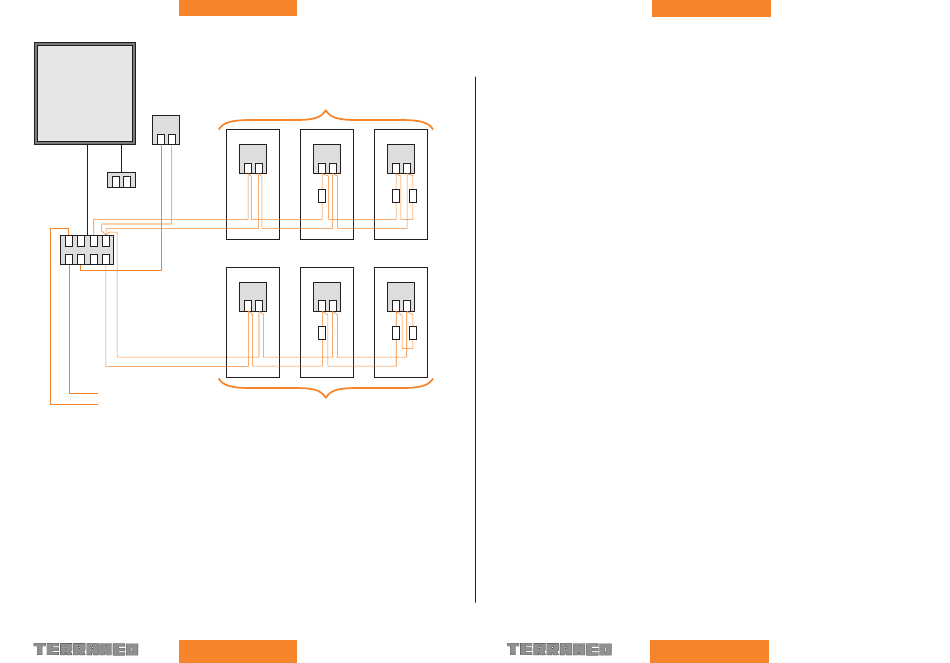

Schema di collegamento per impianto a 24 chiamate
PC
= pulsante di chiamate NO
PA
= pulsante di annullamento chiamata NO
A
= microcodifica tipo "A"
B
= microcodifica di chiusura tipo "B"
(1)
= contatto 1NO per circuito ausiliario a 24 Vac/dc max
DA 1 A 12 CHIAMATE
1 BIS 12 RUFE
DE 1 A 12 APPELS
FROM 1 TO 12 CALLS
DE 1 A 12 LLAMADAS
1 T/M 12 AANGESLOTEN NUMMERS
PC1
PC2
PCn
7 8
7 8
7 8
A
A
B
PC13
PC14
PCn
4 8
4 8
4 8
A
A
B
DA 13 A 24 CHIAMATE
13 BIS 24 RUFE
DE 13 A 24 APPELS
FROM 13 TO 24 CALLS
DE 13 A 24 LLAMADAS
13 T/M 24 AANGESLOTEN NUMMERS
18
Schaltplan einer Anlage mit 24 Rufe
PC
= Ruftaste NO
PA
= Ruf-Löschtaste NO
A
= Mikrokodierung Typ "A"
B
= Verschluß-Mikrokodierung Typ "B"
(1)
= Kontakt 1NO für Hilfskreislauf zu 48 Vac/dc
Schéma de branchement pour installation à 24 appels
PC
= poussoir d'appel NO
PA
= poussoir d'annulation appel NO
A
= microcodification type "A"
B
= microcodification de fermeture type "B"
(1)
= contact 1 NO pour circuit auxiliaire sous 48 Vca/cc max.
Wiring diagram for 24 calls system
PC
= NO call pushbutton
PA
= NO call erase pushbutton
A
= type "A" microcoding
B
= type "B" closing microcoding
(1)
= 1NO contact for auxiliary 48V a.c/d.c. circuit
Esquema de conexión para instalaciones de 24 llamadas
PC
= pulsador de llamadas NO
PA
= pulsador de anulación llamada NO
A
= microcodificación tipo "A"
B
= microcodificación de cierre tipo "B"
(1)
= contacto 1NO para circuito auxiliar de 48 Vc.a./c.c.
Elektrisch schema voor installaties met 24 aangesloten nummers
PC
= oproeptoets NO
PA
= annuleringstoets NO
A
= microcodering type "A"
B
= microcodering voor sluiting type "B"
(1)
= contact 1NO voor hulpcircuit 48 Va.c/d.c
19
