VŠEOBECNÉ INFORMÁCIE
Tento prístroj slúži k profesionálnemu použitiu. Užívateľ
si pred použitím tohto prístroja musí pozorne prečítať
tento návod k použitiu a jeho ďalšie doplnky, dodané
podnikom Varian. Podnik Varian nepreberá na seba
žiadnu zodpovednosť za úplné, alebo čiastočné
nedodržiavanie návodu, za nesprávne používanie
prístroja nekompetentnými osobami, za nepovolené
zásahy a za používanie, ktoré nie je v zhode s
príslušnými národnými normami.
"Controllers" série
Turbo-V 1000HT PCB je menič
kmitočtu, kontrolovaný mikroprocesorom, vyrobený
prvkami
pevnej
fázy
samodiagnostiky a samokontroly.
Obsahuje všetky obvody, potrebné pre automatickú
prevádzku čerpadiel série Turbo-V 1000HT PCB.
"Controllers" riadi čerpadlá série Turbo- V 1000HT PCB
(s procesom, rozdeleným do desať rozpätí) počas
štartovacej fázy, kontrolujúc napätie a prúd vo vzťahu s
rýchlosťou, dosiahnutou čerpadlom. Pomocná spojka
umožní diaľkové povely pre štart a vypnutie čerpadla,
signály, ktoré ukazujú
povely pre štart a vypnutie pred-prázdnového čerpadla
blokovacie signály (pre tlakové tlačidlá, tlačidlá pre
kontrolu toku vody, atď.). Controller musí byť napájaný
vonkajším transformátorom (nedodáva sa s controller).
Na skontrolovanie činnosti a na vizualizáciu stavu
controller, je k dispozícii opčný príslušný prístroj (Hand
Held Terminal), ktorý sa skladá z ovládacej klávesnice
a dispeja pre zobrazenie. Ďalej sú popísané všetky
potrebné informácie, ktorých úlohou je zabezpečiť
bezpečnosť pracovníka počas používania prístroja.
Podrobné informácie sú uvedené v dodatku "Technical
Information".
Tento návod používa nasledujúce signály:
!
Signál nebezpečie upozorňuje pracovníka na určitý
pracovný postup, ktorý, keď nie je prevedený správne,
môže zapríčiniť vážne osobné poranenia.
POZOR!
Signály "pozor" sú pred tými postupmi, ktoré, v prípade
ich nedodržania, môžu poškodiť prístroj.
POZNÁMKA
Poznámky, vybraté z textu obsahujú ve ľ mi dôležité
informácie.
USKLADŇOVANIE
Počas prepravy a uskladňovania "Controllers" musia
byť dodržané tieto podmienky prostredia:
•
teplota: od -20 °C do +70 °C
•
relatívna vlhkosť: 0 - 95% (bez kondenzátu).
a
so
schopnosťou
stav čerpadla,
opreratívny
NEBEZPEČIE!
PRÍPRAVA PRE INŠTALÁCIU
"Controller" je dodaný v špeciálnom ochrannom obale;
keby
ste
objavili
skontaktujte sa s kanceláriou miestneho predaja.
Pri rozbaľovaní dávajte pozor, aby vám "Controller"
nespadol, alebo niekde nenarazil. Obal nezahadzujte.
Je vyrobený z recyklovateľného materiálu a zodpovedá
smernici CEE 85/399 pre ochranu životného prostredia.
Pred inštaláciou controller je treba pripravť káble na
vzájomné prepojenie, ako napríklad vzájomné prepojenie s
napájaním, vzájomné logické prepojenia a kábly na
čerpadlové spojenie. Na nasledujúcich zobrazeniach sú
schematicky znázornené spojenia, ktoré je treba previesť
medzi controller a čerpadlom a medzi controller a sieťovým
transformátorom.
Pre ďalšie detaily, týkajúce sa vzájpmných spojení a
technických charakteristík transformátora (k dispozícii ako
opcia) viď dodatok "Technical Information".
INŠTALÁCIA
!
Akýkoľvek možný kontakt s prítomným napätím medzi
controller
a
príslušný
transformátorom
nebezpečný. Po definitívnej inštalácii controller a
transformátora je potrebná ich adekvátne prevedená
ochrana voči náhodným kontaktom.
Vo vnútri controller dochádza k vysokému napätiu,
ktoré môže spôsobiť veľké škody alebo smrť. Pred
prevedením
akéjkoľvek
controller, je treba tento odpojiť od elektrického
príkonu. Vo vnútri controller vznikajú vsoké teploty,
ktoré môžu byť veľmi škodlivé. Controller je treba
adekvátne ochrániť voči náhodným kontaktom.
57
NÁVOD K POUŽITIU
škodu,
spôsobenú

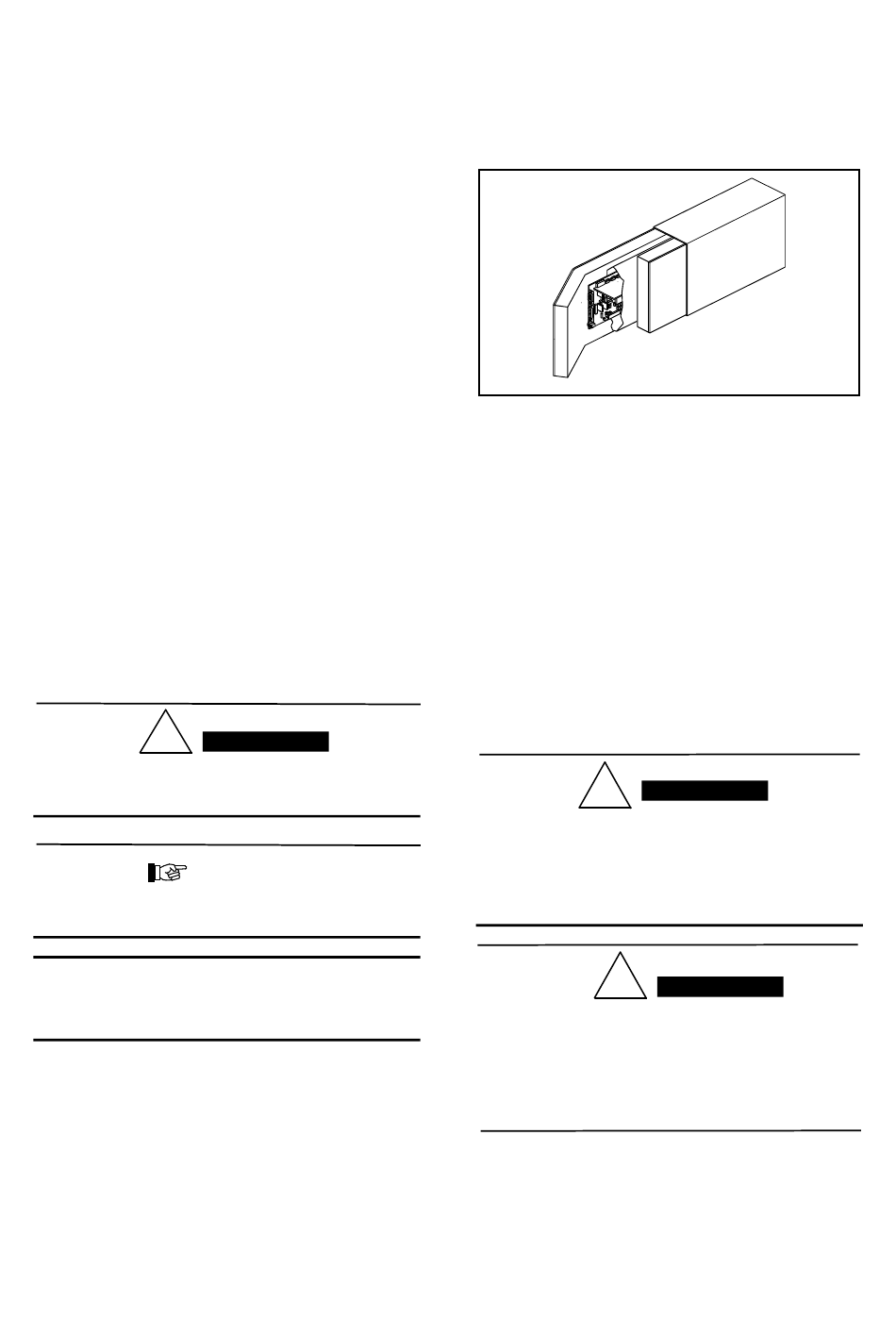

Obal controller
NEBEZPEČIE!
transformátorom
e
elektrickou
sieťou
!
NEBEZPEČIE!
inštalácie
alebo
87-900-906-01 (E)
prepravou,
a
medzi
je
veľmi
údržby
