ALGEMENE INFORMATIE
Deze apparatuur is bestemd voor beroepsmatig gebruik.
De gebruiker wordt verzocht aandachtig deze hand- leiding
en alle overige door Varian verstrekte informatie door te
lezen alvorens het apparaat in gebruik te nemen. Varian
acht zich niet aansprakelijk voor de gevolgen van het niet
of gedeeltelijk in acht nemen van de aanwij- zingen,
onoordeelkundig gebruik door niet hiervoor opgeleid
personeel, reparaties waarvoor geen toestem- ming is
verkregen of gebruik in strijd met de specifieke nationale
wetgeving. De controller Turbo-V 1000HT PCB is een
frequentieom-zetter
die
microprocessor, is gemaakt van halfgeleiderelementen en
is in staat om zelfdiagnose en zelfbescherming uit te
voeren. De controller is van circuits voorzien die
noodzakelijk zijn voor de automatische werking van de
pompen van de serie Turbo-V 1000HT PCB. De controller
stuurt de pompen van de serie Turbo-V 1000HT PCB (met
een proces bestaande uit tien stappen) tijdens de
startfase, en controleert hierbij de spanning en de stroom
in verhouding tot de door de pomp bereikte snelheid. Via
hulpconnectors zijn de sturingen voor het op afstand
starten en stoppen van de pomp beschikbaar, de signalen
die de bedrijfstoestand van de pomp aangeven, de
sturingen voor het starten en stoppen van de pre-
vacuümpomp, blokkeersignalen (voor drukschakelaars,
regelschakelaars van de waterstroom, enz.). De controller
moet door een externe transformator worden gevoed (niet
geleverd bij de controller). De controller moet van buitenaf
gevoed worden door een transformator die niet bij de
controller geleverd wordt. Om de functies te controleren en
de toestand van de controller aan te geven is als extra een
speciaal apparaat (Hand Held Terminal) leverbaar dat uit
een toetsenbord en een display bestaat. In de volgende
paragrafen is alle informatie vermeld om de veiligheid van
de operator tijdens het gebruik van de apparatuur te
verzekeren. Gedetailleerde informatie is te vinden in de
bijlage "Technical information".
Deze handleiding hanteert de volgende symbolen:
!
Bij dit symbool staat tekst die de aandacht van de operator
vestigt op een speciale procedure of methode die, indien niet
correct uitgevoerd, ernstig lichamelijk letsel kan veroorzaken.
ATTENTIE
Bij dit symbool staat tekst met procedures die, indien niet
opgevolgd, schade aan apparatuur kunnen veroorzaken
OPMERKING
De opmerkingen bevatten belangrijke informatie die uit
de tekst is gelicht.
OPSLAG
Tijdens het transport en de opslag van de controllers
moeten de volgende omgevingscondities aanwezig
zijn:
•
temperatuur: van -20 °C tot +70 °C
•
relatieve vochtigheid: 0 - 95% (niet condenserend)
gestuurd
wordt
door
GEVAAR!
VOORBEREIDING VOOR INSTALLATIE
De controller wordt in een speciale beschermende
verpakking
geconstateerd die tijdens het transport veroorzaakt zou
kunnen zijn, meteen contact opnemen met het
plaatselijke verkoopkantoor.
een
Zorg er bij het uitpakken voor dat de controller niet kan
vallen of stoten te verduren krijgt. Laat de verpakking
niet ergens buiten achter. Het verpakkingsmateriaal is
volledig
recyclebaar
milieurichtlijn 85/399.
Alvorens de controller te installeren, moeten enkele
verbindingskabels
bijvoorbeeld kabels voor verbinding met de voeding,
kabels voor de logicaverbindingen en de kabel voor
aansluiting op de pomp. Op de volgende afbeeldingen
zijn de verbindingen tussen controller en pomp en
tussen
controller
schematisch weergegeven. Voor meer informatie over
deze verbindingen en over de kenmerken van de
voedingstransformator (leverbaar als extra) wordt
verwezen naar de bijlage "Technical Informations".
INSTALLATIE
De spanningen aanwezig tussen de controller en de
bijbehorende transformator, en tussen de transformator en
het aanvoernet zijn dusdanig dat ze gevaar opleveren voor
degene die hiermee in contact komt. Bij de definitieve
installatie van controller en voedings- transformator, deze
op passende wijze tegen eventueel contact beschermen.
In de controller ontwikkelen zich hoge spanningen die
zware beschadigingen of de dood kunnen veroorzaken.
Alvorens installatie- of onderhoudswerkzaamheden uit te
voeren, de controller van de voeding afkoppelen.
In de controller ontwikkelen zich hoge temperaturen die
zware schade kunnen veroorzaken. Bij de definitieve
installatie van de controller, deze op passende wijze tegen
eventueel contact beschermen.
21
GEBRUIKSAANWIJZINGEN
geleverd;
als
er

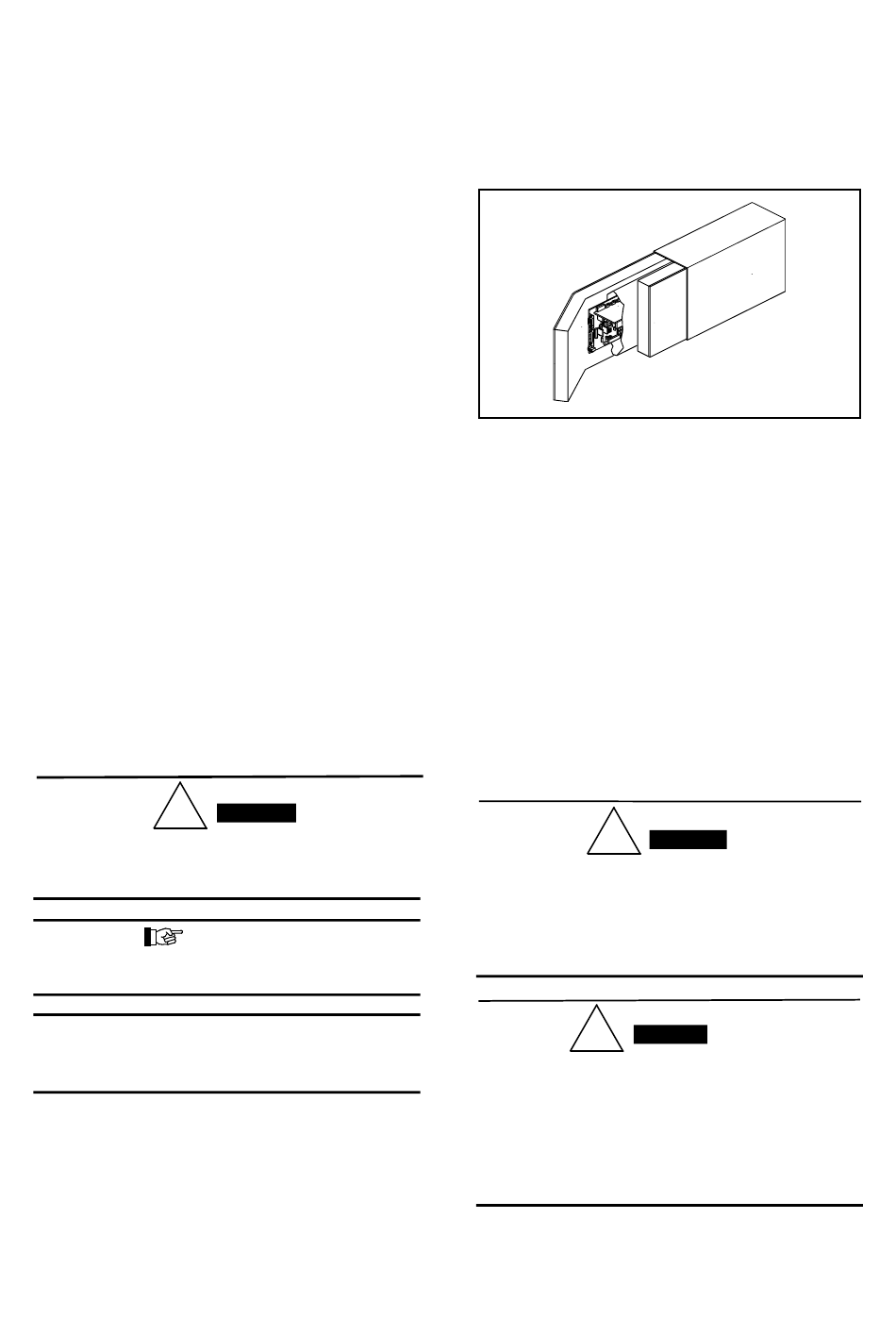

Verpakking van de controller
en
voldoet
worden
voorbereid,
en
voedingstransformator
!
GEVAAR!
!
GEVAAR!
87-900-906-01 (E)
schade
wordt
aan
de
EEG
