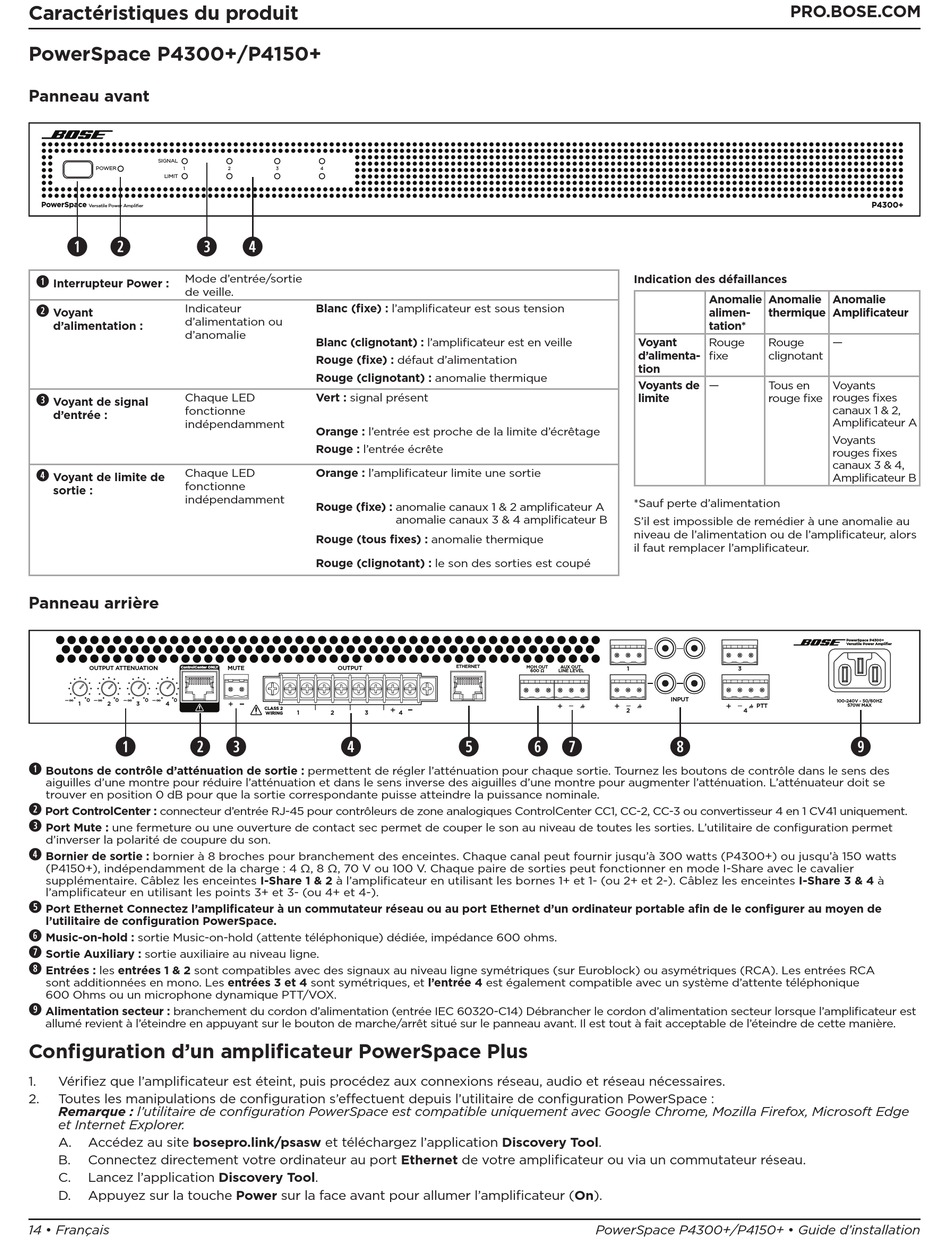

Caractéristiques du produit
PowerSpace P4300+/P4150+
Panneau avant
SIGNAL
POWER
1
LIMIT
PowerSpace
Versatile Power Amplifier
q w
e r
Mode d'entrée/sortie
q
Interrupteur Power :
de veille.
Indicateur
w
Voyant
d'alimentation ou
d'alimentation :
d'anomalie
Chaque LED
e
Voyant de signal
fonctionne
d'entrée :
indépendamment
Chaque LED
r
Voyant de limite de
fonctionne
sortie :
indépendamment
Panneau arrière
OUTPUT ATTENUATION
ControlCenter ONLY
ControlCenter ONLY
0
0
0
0
1
2
3
4
q
w
q
Boutons de contrôle d'atténuation de sortie : permettent de régler l'atténuation pour chaque sortie. Tournez les boutons de contrôle dans le sens des
aiguilles d'une montre pour réduire l'atténuation et dans le sens inverse des aiguilles d'une montre pour augmenter l'atténuation. L'atténuateur doit se
trouver en position 0 dB pour que la sortie correspondante puisse atteindre la puissance nominale.
w
Port ControlCenter : connecteur d'entrée RJ-45 pour contrôleurs de zone analogiques ControlCenter CC1, CC-2, CC-3 ou convertisseur 4 en 1 CV41 uniquement.
e
Port Mute : une fermeture ou une ouverture de contact sec permet de couper le son au niveau de toutes les sorties. L'utilitaire de configuration permet
d'inverser la polarité de coupure du son.
r
Bornier de sortie : bornier à 8 broches pour branchement des enceintes. Chaque canal peut fournir jusqu'à 300 watts (P4300+) ou jusqu'à 150 watts
(P4150+), indépendamment de la charge : 4 Ω, 8 Ω, 70 V ou 100 V. Chaque paire de sorties peut fonctionner en mode I-Share avec le cavalier
supplémentaire. Câblez les enceintes I-Share 1 & 2 à l'amplificateur en utilisant les bornes 1+ et 1- (ou 2+ et 2-). Câblez les enceintes I-Share 3 & 4 à
l'amplificateur en utilisant les points 3+ et 3- (ou 4+ et 4-).
t
Port Ethernet Connectez l'amplificateur à un commutateur réseau ou au port Ethernet d'un ordinateur portable afin de le configurer au moyen de
l'utilitaire de configuration PowerSpace.
y
Music-on-hold : sortie Music-on-hold (attente téléphonique) dédiée, impédance 600 ohms.
u
Sortie Auxiliary : sortie auxiliaire au niveau ligne.
i
Entrées : les entrées 1 & 2 sont compatibles avec des signaux au niveau ligne symétriques (sur Euroblock) ou asymétriques (RCA). Les entrées RCA
sont additionnées en mono. Les entrées 3 et 4 sont symétriques, et l'entrée 4 est également compatible avec un système d'attente téléphonique
600 Ohms ou un microphone dynamique PTT/VOX.
o
Alimentation secteur : branchement du cordon d'alimentation (entrée IEC 60320-C14) Débrancher le cordon d'alimentation secteur lorsque l'amplificateur est
allumé revient à l'éteindre en appuyant sur le bouton de marche/arrêt situé sur le panneau avant. Il est tout à fait acceptable de l'éteindre de cette manière.
Configuration d'un amplificateur PowerSpace Plus
1.
Vérifiez que l'amplificateur est éteint, puis procédez aux connexions réseau, audio et réseau nécessaires.
2.
Toutes les manipulations de configuration s'effectuent depuis l'utilitaire de configuration PowerSpace :
Remarque : l'utilitaire de configuration PowerSpace est compatible uniquement avec Google Chrome, Mozilla Firefox, Microsoft Edge
et Internet Explorer.
A.
Accédez au site bosepro.link/psasw et téléchargez l'application Discovery Tool.
B.
Connectez directement votre ordinateur au port Ethernet de votre amplificateur ou via un commutateur réseau.
Lancez l'application Discovery Tool.
C.
D.
Appuyez sur la touche Power sur la face avant pour allumer l'amplificateur (On).
14 • Français
2
3
4
Blanc (fixe) : l'amplificateur est sous tension
Blanc (clignotant) : l'amplificateur est en veille
Rouge (fixe) : défaut d'alimentation
Rouge (clignotant) : anomalie thermique
Vert : signal présent
Orange : l'entrée est proche de la limite d'écrêtage
Rouge : l'entrée écrête
Orange : l'amplificateur limite une sortie
Rouge (fixe) : anomalie canaux 1 & 2 amplificateur A
anomalie canaux 3 & 4 amplificateur B
Rouge (tous fixes) : anomalie thermique
Rouge (clignotant) : le son des sorties est coupé
MUTE
OUTPUT
CLASS 2
1
2
3
4
WIRING
e
r
Indication des défaillances
*Sauf perte d'alimentation
S'il est impossible de remédier à une anomalie au
niveau de l'alimentation ou de l'amplificateur, alors
il faut remplacer l'amplificateur.
ETHERNET
MOH OUT
AUX OUT
1
600
LINE LEVEL
2
t
y u
PowerSpace P4300+/P4150+ • Guide d'installation
PRO.BOSE.COM
Anomalie
Anomalie
alimen-
thermique
tation*
Voyant
Rouge
Rouge
d'alimenta-
fixe
clignotant
tion
Voyants de
—
Tous en
limite
rouge fixe
3
INPUT
PTT
4
i
P4300+
Anomalie
Amplificateur
—
Voyants
rouges fixes
canaux 1 & 2,
Amplificateur A
Voyants
rouges fixes
canaux 3 & 4,
Amplificateur B
PowerSpace P4300+
Versatile Power Amplifier
100-240V ~ 50/60HZ
570W MAX
o
