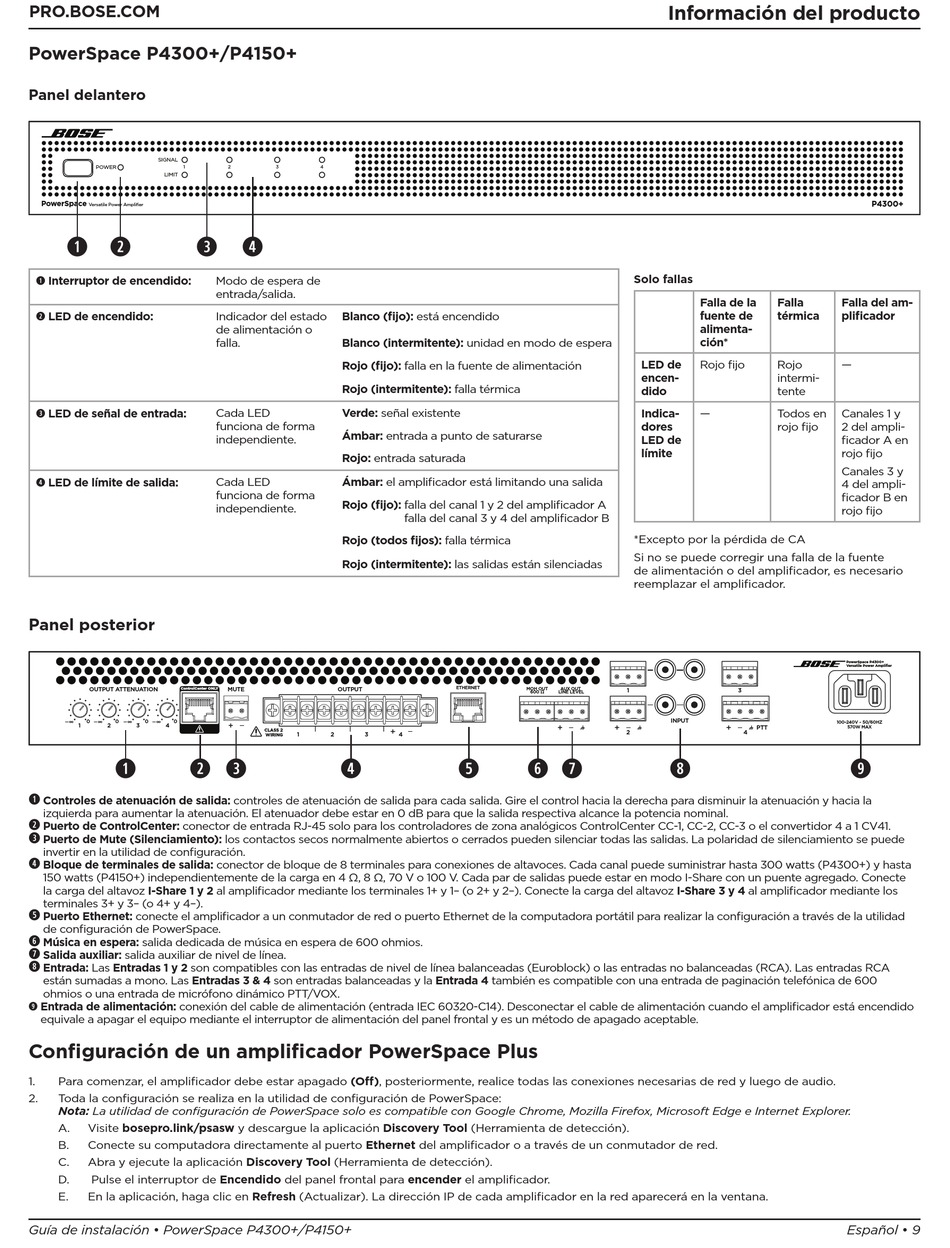

PowerSpace P4300+/P4150+
Panel delantero
SIGNAL
POWER
1
LIMIT
PowerSpace
Versatile Power Amplifier
q w
e r
q Interruptor de encendido:
w LED de encendido:
e LED de señal de entrada:
r LED de límite de salida:
Panel posterior
OUTPUT ATTENUATION
ControlCenter ONLY
ControlCenter ONLY
0
0
0
0
1
2
3
4
q
w
Controles de atenuación de salida: controles de atenuación de salida para cada salida. Gire el control hacia la derecha para disminuir la atenuación y hacia la
q
izquierda para aumentar la atenuación. El atenuador debe estar en 0 dB para que la salida respectiva alcance la potencia nominal.
Puerto de ControlCenter: conector de entrada RJ-45 solo para los controladores de zona analógicos ControlCenter CC-1, CC-2, CC-3 o el convertidor 4 a 1 CV41.
w
Puerto de Mute (Silenciamiento): los contactos secos normalmente abiertos o cerrados pueden silenciar todas las salidas. La polaridad de silenciamiento se puede
e
invertir en la utilidad de configuración.
r
Bloque de terminales de salida: conector de bloque de 8 terminales para conexiones de altavoces. Cada canal puede suministrar hasta 300 watts (P4300+) y hasta
150 watts (P4150+) independientemente de la carga en 4 Ω, 8 Ω, 70 V o 100 V. Cada par de salidas puede estar en modo I-Share con un puente agregado. Conecte
la carga del altavoz I-Share 1 y 2 al amplificador mediante los terminales 1+ y 1– (o 2+ y 2–). Conecte la carga del altavoz I-Share 3 y 4 al amplificador mediante los
terminales 3+ y 3– (o 4+ y 4–).
Puerto Ethernet: conecte el amplificador a un conmutador de red o puerto Ethernet de la computadora portátil para realizar la configuración a través de la utilidad
t
de configuración de PowerSpace.
Música en espera: salida dedicada de música en espera de 600 ohmios.
y
Salida auxiliar: salida auxiliar de nivel de línea.
u
i
Entrada: Las Entradas 1 y 2 son compatibles con las entradas de nivel de línea balanceadas (Euroblock) o las entradas no balanceadas (RCA). Las entradas RCA
están sumadas a mono. Las Entradas 3 & 4 son entradas balanceadas y la Entrada 4 también es compatible con una entrada de paginación telefónica de 600
ohmios o una entrada de micrófono dinámico PTT/VOX.
o Entrada de alimentación: conexión del cable de alimentación (entrada IEC 60320-C14). Desconectar el cable de alimentación cuando el amplificador está encendido
equivale a apagar el equipo mediante el interruptor de alimentación del panel frontal y es un método de apagado aceptable.
Configuración de un amplificador PowerSpace Plus
1.
Para comenzar, el amplificador debe estar apagado (Off), posteriormente, realice todas las conexiones necesarias de red y luego de audio.
2.
Toda la configuración se realiza en la utilidad de configuración de PowerSpace:
Nota: La utilidad de configuración de PowerSpace solo es compatible con Google Chrome, Mozilla Firefox, Microsoft Edge e Internet Explorer.
A.
Visite bosepro.link/psasw y descargue la aplicación Discovery Tool (Herramienta de detección).
B.
Conecte su computadora directamente al puerto Ethernet del amplificador o a través de un conmutador de red.
C.
Abra y ejecute la aplicación Discovery Tool (Herramienta de detección).
D.
Pulse el interruptor de Encendido del panel frontal para encender el amplificador.
En la aplicación, haga clic en Refresh (Actualizar). La dirección IP de cada amplificador en la red aparecerá en la ventana.
E.
Guía de instalación • PowerSpace P4300+/P4150+
2
3
4
Modo de espera de
entrada/salida.
Blanco (fijo): está encendido
Indicador del estado
de alimentación o
falla.
Blanco (intermitente): unidad en modo de espera
Rojo (fijo): falla en la fuente de alimentación
Rojo (intermitente): falla térmica
Cada LED
Verde: señal existente
funciona de forma
Ámbar: entrada a punto de saturarse
independiente.
Rojo: entrada saturada
Cada LED
Ámbar: el amplificador está limitando una salida
funciona de forma
Rojo (fijo): falla del canal 1 y 2 del amplificador A
independiente.
Rojo (todos fijos): falla térmica
Rojo (intermitente): las salidas están silenciadas
MUTE
OUTPUT
CLASS 2
1
2
3
WIRING
e
r
falla del canal 3 y 4 del amplificador B
ETHERNET
MOH OUT
AUX OUT
600
LINE LEVEL
4
t
y u
Información del producto
Solo fallas
Falla de la
Falla
fuente de
térmica
alimenta-
ción*
LED de
Rojo fijo
Rojo
encen-
intermi-
dido
tente
Indica-
—
Todos en
dores
rojo fijo
LED de
límite
*Excepto por la pérdida de CA
Si no se puede corregir una falla de la fuente
de alimentación o del amplificador, es necesario
reemplazar el amplificador.
1
3
INPUT
PTT
2
4
i
P4300+
Falla del am-
plificador
—
Canales 1 y
2 del ampli-
ficador A en
rojo fijo
Canales 3 y
4 del ampli-
ficador B en
rojo fijo
PowerSpace P4300+
Versatile Power Amplifier
100-240V ~ 50/60HZ
570W MAX
o
Español • 9
