Raccordement

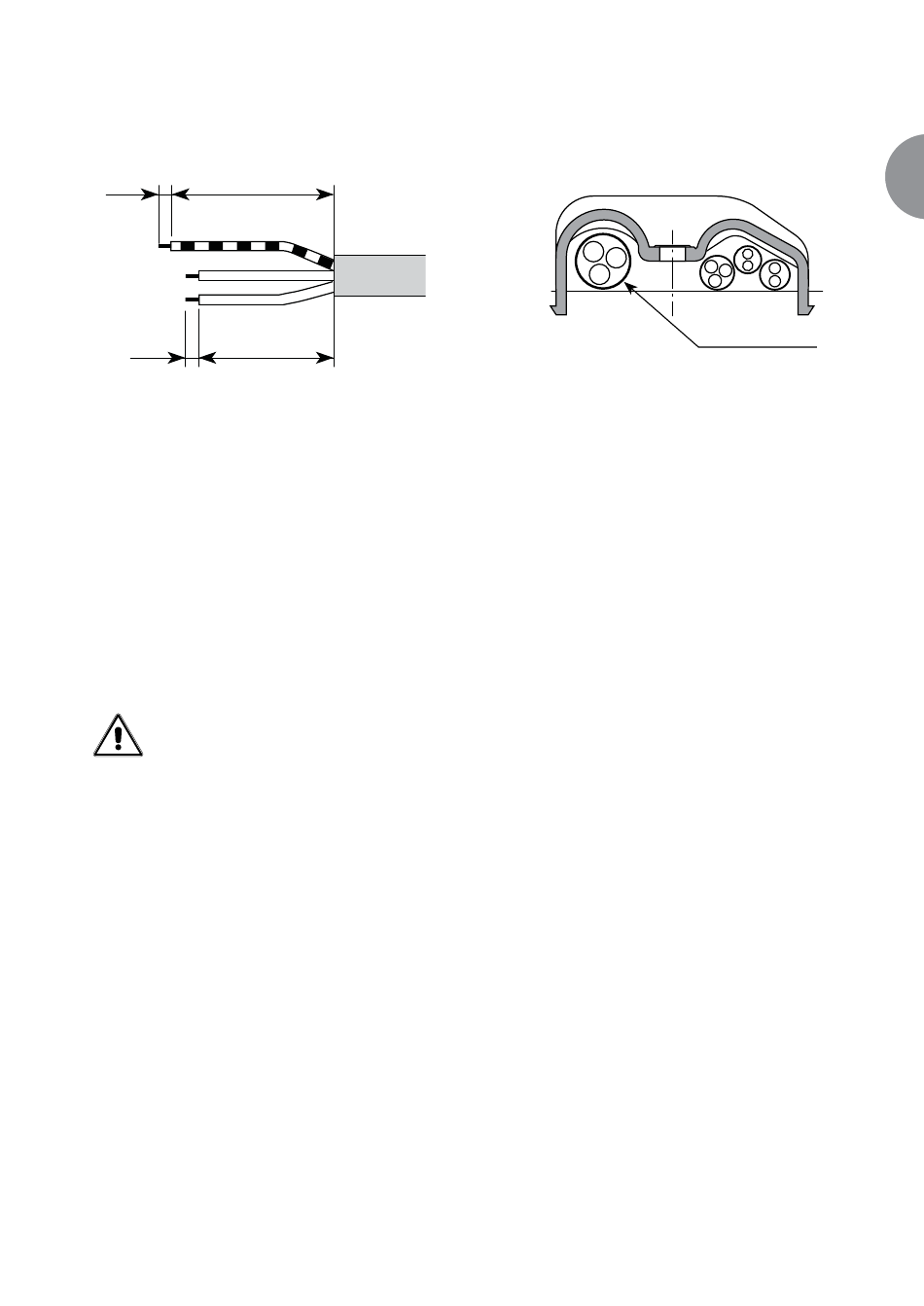

Exécuter les raccordements électriques aux connecteurs selon le schéma électrique
ci-dessous et bloquer les fils à l'aide des passes câbles spéciaux.
10 120
10 100
IMPORTANT : Faire le raccordement de mise à la terre avant tout autre
branchement.
S'assurer que la partie dégainée du câble JAUNE/VERT soit plus longue que les
autres.
Les câbles électriques de raccordement doivent être du type H05 VVF avec isolation
PVC selon la norme EN 60335-2-40.
Le câble de puissance doit être d'une section au minimum de 1.5 mm².
Vérifier que l'alimentation secteur passe par un disjonteur qui puisse couper le
courant de tous les pôles.
Le régime de neutre doit être de type TN ou TT.
Utiliser des dispositifs de protection contre les court-circuits (DPCC, disjoncteur ou
fusibles) et des contacteurs magnétiques (CM) qui soient conformes à la norme EN
ou IEC applicable.
Instructions générales relatives à la sécurité pour les appareils équipés
de résistance électriques :
- L a vitesse de rotation du moteur HEE ne doit jamais être inférieure à 400 tr/min.
- La batterie électrique doit être obligatoirement asservie au ventilateur.
- Tout arrêt volontaire ou intempestif du groupe moto ventilateur doit entraîner
impérativement la coupure de l'alimentation des résistances électriques.
- Lors de l'arrêt complet du système, s'assurer que la régulation choisie permet,
une post-ventilation de l'unité de confort afin d'éviter d'endommager gravement
l'appareil. (post-ventilation conseillée de 2 mn minimum)
- La protection contre la surchauffe accidentelle des appareils, équipés de
résistances, est assurée par 2 thermostats limiteur de température, un à
réarmement manuel (Fig. 15, rep. a) et un à réarmement automatique (Fig. 15,
rep. b).
Le réarmement éventuel des thermostats ne sera effectué qu'après avoir recherché
les causes de la surchauffe ayant provoqué un déclenchement de celui-ci :
• Mise sous tension sans ventilation.
• Colmatage partiel du filtre
• Régulation arrêtant simultanément la batterie et le ventilateur.
Cable de puissance
FR - 13
Ø 12 maxi
