Подключения
Убедитесь, что электрические подключения к блоку зажимов выполнены в соответствии со
схемой электрических подключений с использованием кабельных сальников.
10 120
10 100
ВНИМАНИЕ! Перед началом работ по электромонтажу выполните защитное
заземление агрегата.

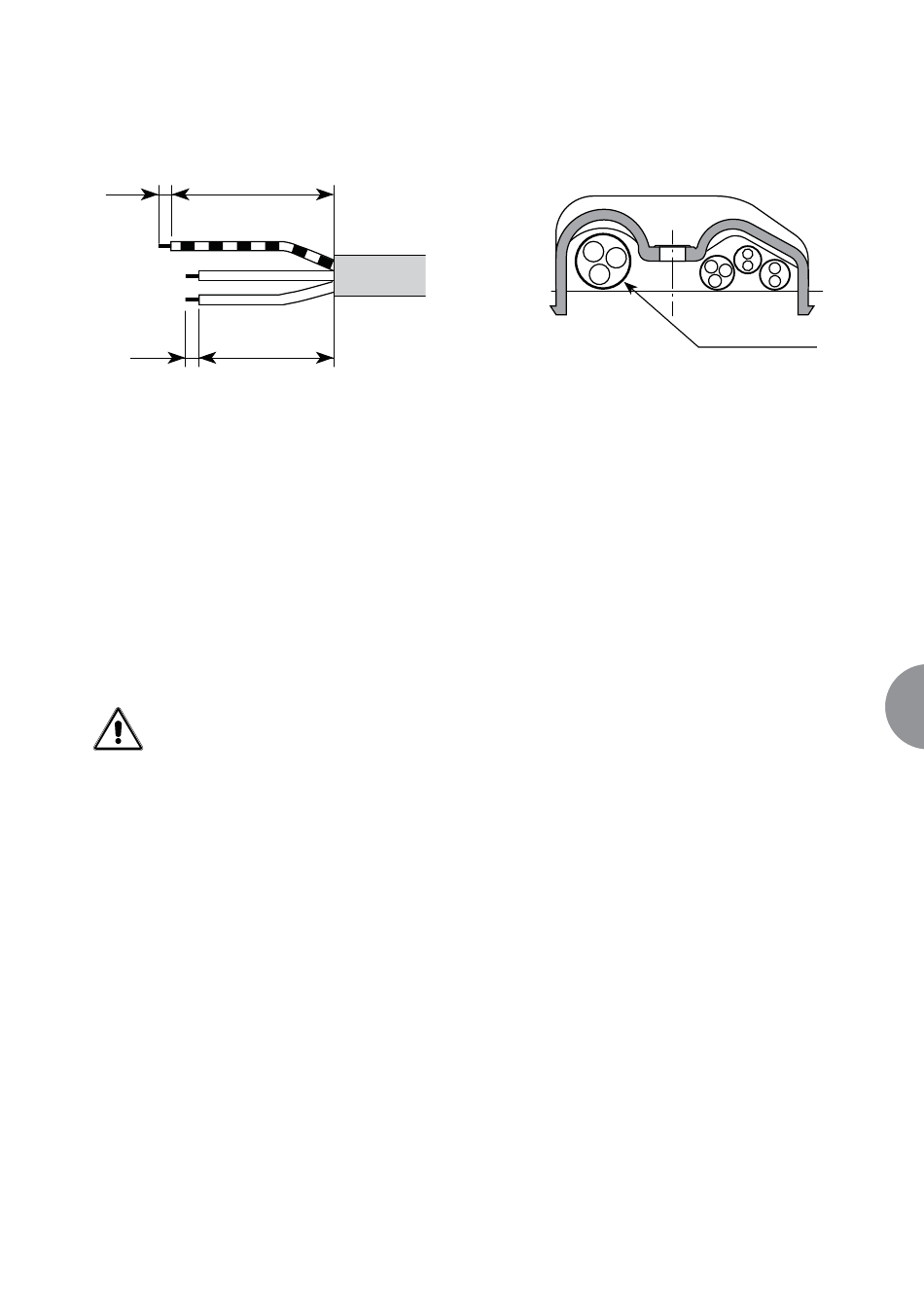

Длина участка ЖЕЛТО-ЗЕЛЕНОГО кабеля, очищенного от изоляции, должна быть больше, чем
у других кабелей.
Для подключения электропитания следует использовать кабель типа H05 VVF с ПВХ изоляцией
в соответствии с требованиями стандарта EN 60335-2-40.
Сечение жил кабеля электропитания должно быть не менее 1,5 мм².
Убедитесь, что электропитание подается через выключатель-разъединитель, разъединяющий
все полюсы.
Система защитного заземления должна быть типа TN или TT.
Используйте устройства защиты от короткого замыкания (автоматический выключатель или
предохранители) и автоматические выключатели с магнитным расцепителем, отвечающие
требованиям применимых стандартов EN или МЭК.
Правила техники безопасности для агрегатов с электрическими компонентами:
- Скорость электродвигателя HEE не должна быть ниже 400 об/мин.
- Включение электронагревателя допускается только при работающем вентиляторе.
- В случае отключения (как преднамеренного, так и непреднамеренного) вентиляторного
агрегата должно быть немедленно отключено питание электронагревателей.
- Убедитесь в работоспособности функции задержки отключения вентилятора после
отключения системы во избежание серьезного повреждения агрегата (рекомендуемая
задержка отключения вентилятора после отключения системы составляет не менее 2 мин)
- Агрегаты, оснащенные электронагревателями, защищены от перегрева с помощью двух.
помощью двух тепловых реле (Fig. 15): одно реле с ручным сбросом (a) и одно – с
автоматическим сбросом (b).
Повторное включение термостата возможно лишь после устранения причин перегрева,
вызвавшего его отключение:
• На электронагреватели подано электропитание при отключенном вентиляторе.
• Фильтр частично засорен.
• Контроллер одновременно отключил теплообменник и вентилятор.
Кабель электропитания
RU - 13
Макс. Ø 12
