Brita PROGUARD Coffee Anleitung
Austausch der pumpe (nicht-elektrisch)
Vorschau ausblenden
Andere Handbücher für PROGUARD Coffee:
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Brita PROGUARD Coffee
Inhaltszusammenfassung für Brita PROGUARD Coffee

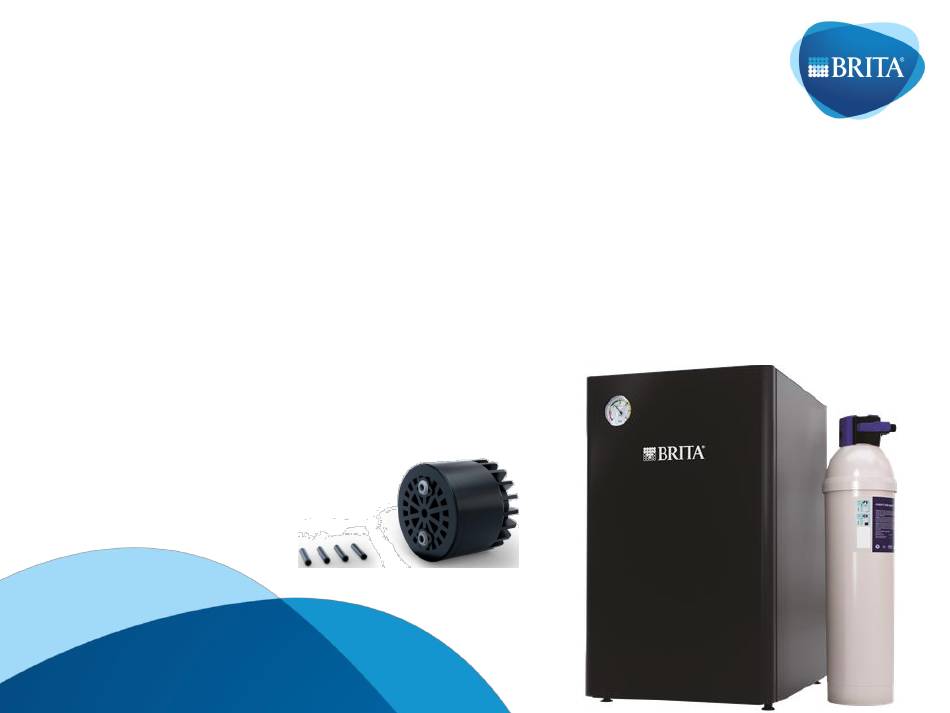

- Seite 1 PROGUARD Coffee Anleitung | Austausch der Pumpe (nicht-elektrisch)
- Seite 2 Achtung: Während des Austauschs der nicht-elektrischen Pumpe kann die Kaffeemaschine weder mit Filtrat- noch mit Verschnittwasser betrieben werden. Benötigtes Werkzeug: - Eimer - Kreuz-Schraubenzieher (Nr. 2) - Klemmring-Entnahmehilfe 1/4"...
- Seite 3 Absperrventil schließen...
- Seite 4 Frontverkleidung entfernen...
- Seite 5 Verriegelungsgriff am Filterkopf öffnen...
- Seite 6 Probeentnahmeventil öffnen Vorratstank leeren Probeentnahmeventil schließen...
- Seite 7 Rückenverkleidung abmontieren (5 Schrauben)
- Seite 8 Ausbau der gebrauchten Pumpe: Sicherungsclips entfernen (4x) und sicher verwahren...
- Seite 9 Steckverbinder (4x) von den Schläuchen abziehen...
- Seite 10 Pumpe aus der Halterung ziehen Restliche Sicherungsclips entfernen (4x) und sicher verwahren (insgesamt 8 Stück)
- Seite 11 Nippel von der neuen Pumpe abziehen...
- Seite 12 Einbau der neuen Pumpe: Mitgelieferte Schläuche (4x) in die Pumpe einsetzen Sitz mit den Clips sichern...
- Seite 13 Wichtig: Der Aufkleber darf nicht nach außen zeigen Wichtig: Die Rippen dürfen nicht rechts sein...
- Seite 14 Wichtig: Die Steckverbinder dürfen nicht an die falschen Schläuche angeschlossen werden...
- Seite 15 Schläuche in die Steckverbinder (4x) stecken Aufbewahrte Sicherheitsclips (4x) anbringen Pumpe in die Halterung drücken...
- Seite 16 Wichtig: Steckverbinder senkrecht zueinander positionieren...
- Seite 17 Korrekte Positionierung der Pumpe...
- Seite 18 Absperrventil öffnen...
- Seite 19 Verriegelungsgriff am Filterkopf schließen Die Produktion des Filtrats beginnt nun umgehend wieder. System auf Undichtigkeiten prüfen...
- Seite 20 Rückenverkleidung wieder montieren (5 Schrauben)
- Seite 21 Frontverkleidung wieder einsetzen Fertig! Die Pumpe wurde erfolgreich ausgetauscht...
