Brita PROGUARD Coffee Anleitung
Austausch der kapillare
Vorschau ausblenden
Andere Handbücher für PROGUARD Coffee:
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Brita PROGUARD Coffee
Inhaltszusammenfassung für Brita PROGUARD Coffee

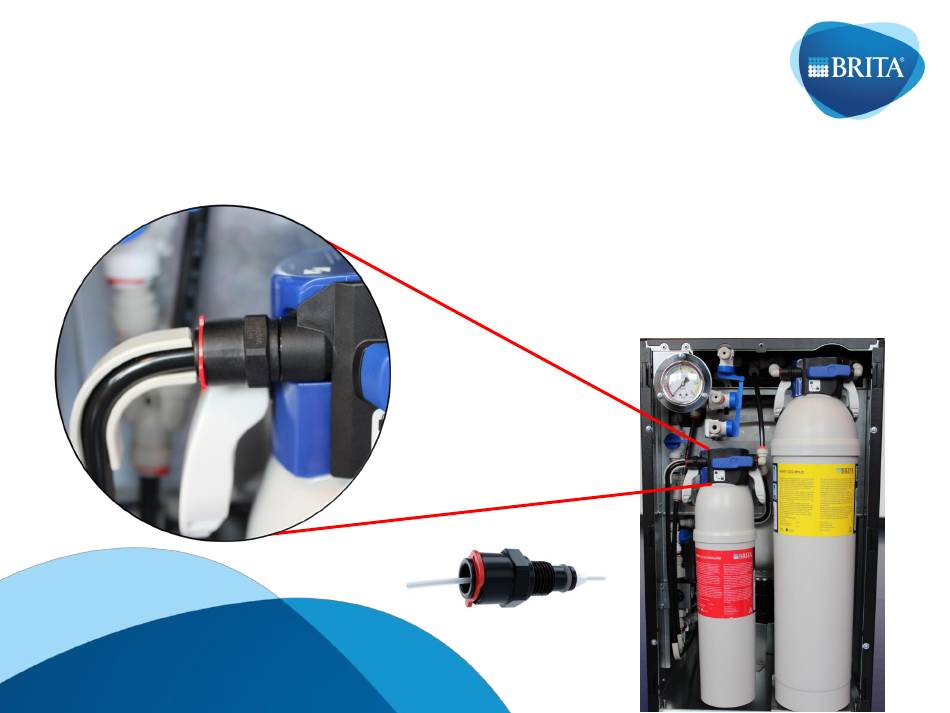

- Seite 1 PROGUARD Coffee Anleitung | Austausch der Kapillare...
- Seite 2 Achtung: Während des Austauschs der Kapillare kann die Kaffeemaschine nur mit dem im Vorratstank befindlichen Filtrat betrieben werden. Sollte der Tank leer sein, kann zu jeder Zeit das Verschnittwasser verwendet werden. Benötigtes Werkzeug: - Eimer - Schlauchschneider - Klemmring-Entnahmehilfe 5/16” - Wasserpumpenzange (oder Einmaulschlüssel 19mm)
- Seite 3 Absperrventil schließen...
- Seite 4 Spülventil des Vorfilter-Kopfs öffnen. Nach dem Druckablass wieder schließen...
- Seite 5 Frontverkleidung entfernen...
- Seite 6 Verriegelungsgriff am Filterkopf öffnen...
- Seite 7 Sicherungsclip entfernen und sicher verwahren Den Schlauch aus dem Kapillaradapter ziehen...
- Seite 8 Den Teil des Schlauchs, der beim Herausziehen beschädigt wurde, abschneiden...
- Seite 9 Den Kapillaradapter abschrauben...
- Seite 10 Das gebrauchte Kapillar-Set aus dem PURITY C150 Filterkopf ziehen...
- Seite 11 Zusammenbau des neuen Kapillar-Sets: Mitgelieferte Ersatzteile Teile: 1. Kapillare 2. Adapter 3. Sicherungsclip 4. Dichtkegel...
- Seite 12 Dichtkegel mit festem Druck in den Adapter setzen...
- Seite 13 Kapillare durch den Adapter schieben...
- Seite 14 Kapillare rechts ca. 10 mm überstehen lassen...
- Seite 15 Das zusammengesetzte Kapillar-Set anschrauben. Fest anziehen ohne den Kunststoff zu beschädigen.
- Seite 16 Den Schlauch in das Set einsetzen und mit dem Clip sichern...
- Seite 17 Verriegelungsgriff am Filterkopf schließen...
- Seite 18 Absperrventil öffnen. Die Produktion des Filtrats beginnt nun umgehend wieder.
- Seite 19 Frontverkleidung wieder einsetzen Fertig! Die Kapillare wurde erfolgreich ausgetauscht.
