Gas- und Dampfdurchflußrechner DigiFlow 515
5 Bedienung

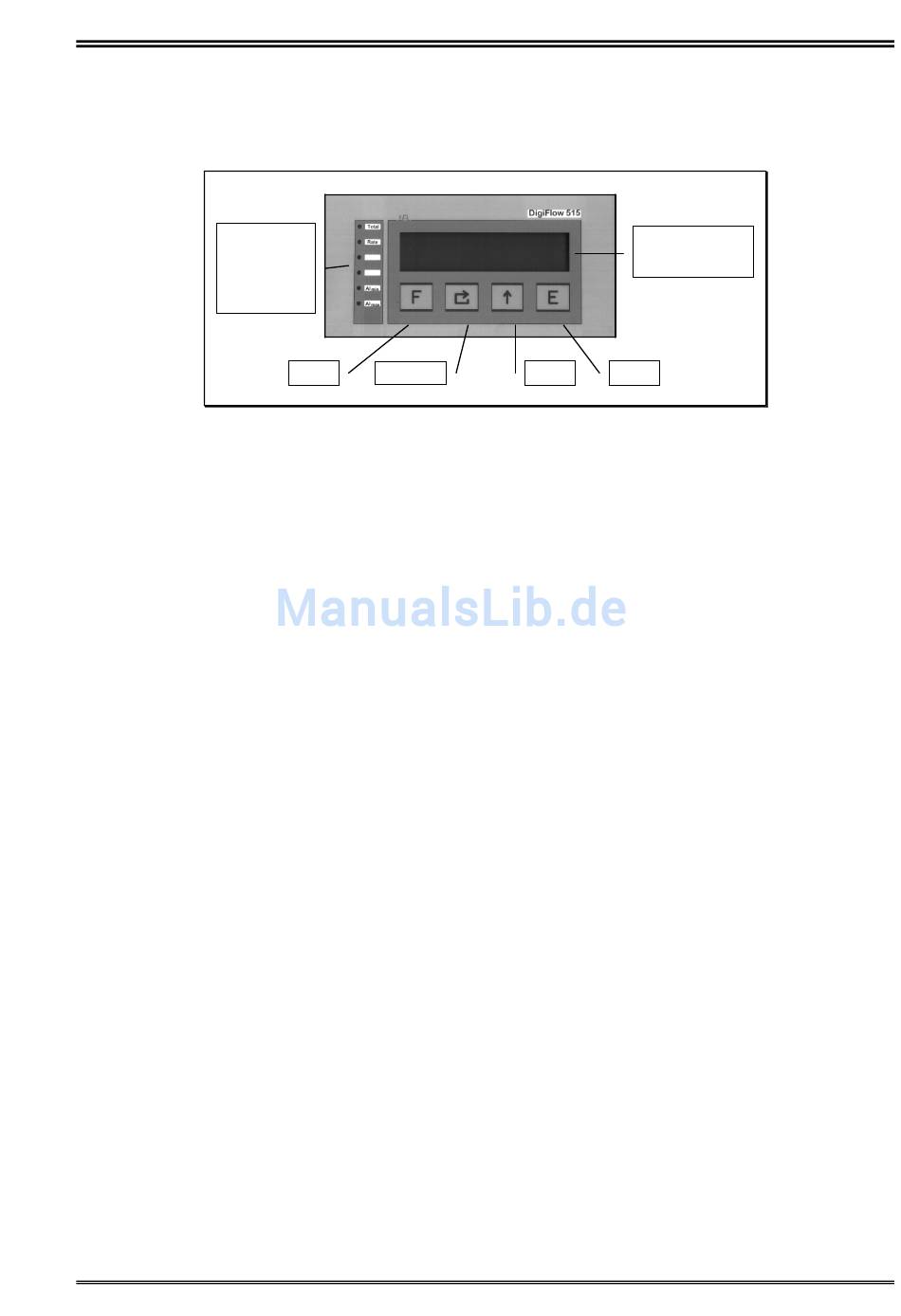

5.1 Frontansicht
LED-Zustands-
Indikatoren der
TOTAL-Taste,
sowie der
Alarmrelais
5.2 Allgemeines
Der DigiFlow 515 arbeitet mit einem CMOS-Mikroprozessor, der alle Meßwerte verarbeitet und sämtliche
Kontroll-Funktionen übernimmt.
Alle Betriebsparameter und Rechenkonstanten sind programmierbar und werden in einem nichtflüchtigen
Speicher abgelegt, welcher die Information für mindestens 40 Jahre nach Energieausfall behält.
Über die alphanumerische Anzeige können Informationen über die Parameter und dazugehörig Meßeinheiten
abgerufen werden.
Während der Parametrierung kann gewählt werden, ob die Durchflußrate als Volumen oder Masse beim Gas-
rechner bzw. als Masse oder Energieinhalt beim Dampfrechner angezeigt wird.
Mittels der SCAN–Taste können während der laufenden Messung folgende Daten in die Anzeige geholt wer-
den: (Siehe auch 'Tastenbeschreibung' Seite 21)
Gasdurchfluß:
Dampfdurchfluß:
Über die TOTAL–Taste wird zwischen der Anzeige der augenblicklichen Durchflußrate und des aufsummier-
ten Durchflusses gewechselt. Befindet man sich in einer höheren Anzeigeebene wird zur Hauptanzeige zu-
rückgesprungen.
Eine höhere Anzeigeebene wird ebenfalls nach etwa 60 Sekunden ohne Tastenbetätigung selbständig ver-
lassen.
Ist der aufsummierte Durchfluß in der Anzeige, so können die Summenzähler mittels der CURSOR–Taste
gelöscht werden.. Diese Funktion ist während der Konfiguration sperrbar.
Durch gleichzeitigem Druck der TOTAL–Taste und der SCAN–Taste wird der Rechner in den Parametrier–
und Konfigurationsmodus geschaltet. Hier werden alle für den Betrieb des Rechners im speziellen Anwen-
dungsfall nötigen Eingaben gemacht. In dieser Ebene bekommen die Tasten teilweise eine andere Funktion.
TOTAL
CURSOR
• Korrigiertes Volumen (m
• Masse (kg oder lbs)
• Temperatur und Druck (°C oder °F bzw. kPa oder psi)
• Kompressibilitätsfaktoren [außer bei Idealgas]
• Datum und Uhrzeit
• Masse (kg oder lbs)
• Energie (MJ oder BTU)
• Temperatur und Druck im Vorlauf (°C oder °F bzw. kPa oder psi)
• Spezifische Dichte und Enthalpie im Vorlauf (dm
• Temperatur und Druck im Rücklauf (°C oder °F bzw. kPa oder psi) [nur bei
Energiebilanz]
• Spezifische Dichte und Enthalpie im Rücklauf (dm
Energiebilanz]
• Datum und Uhrzeit
SCAN
ENTE
3
oder SCF)
3
/kg oder kJ/kg)
9
Betriebsanleitung
Alphanumerisches
LC-Display 2
Zeilen / 16 Spalten
3
/kg oder kJ/kg) [nur bei
