Gas- und Dampfdurchflußrechner DigiFlow 515
R

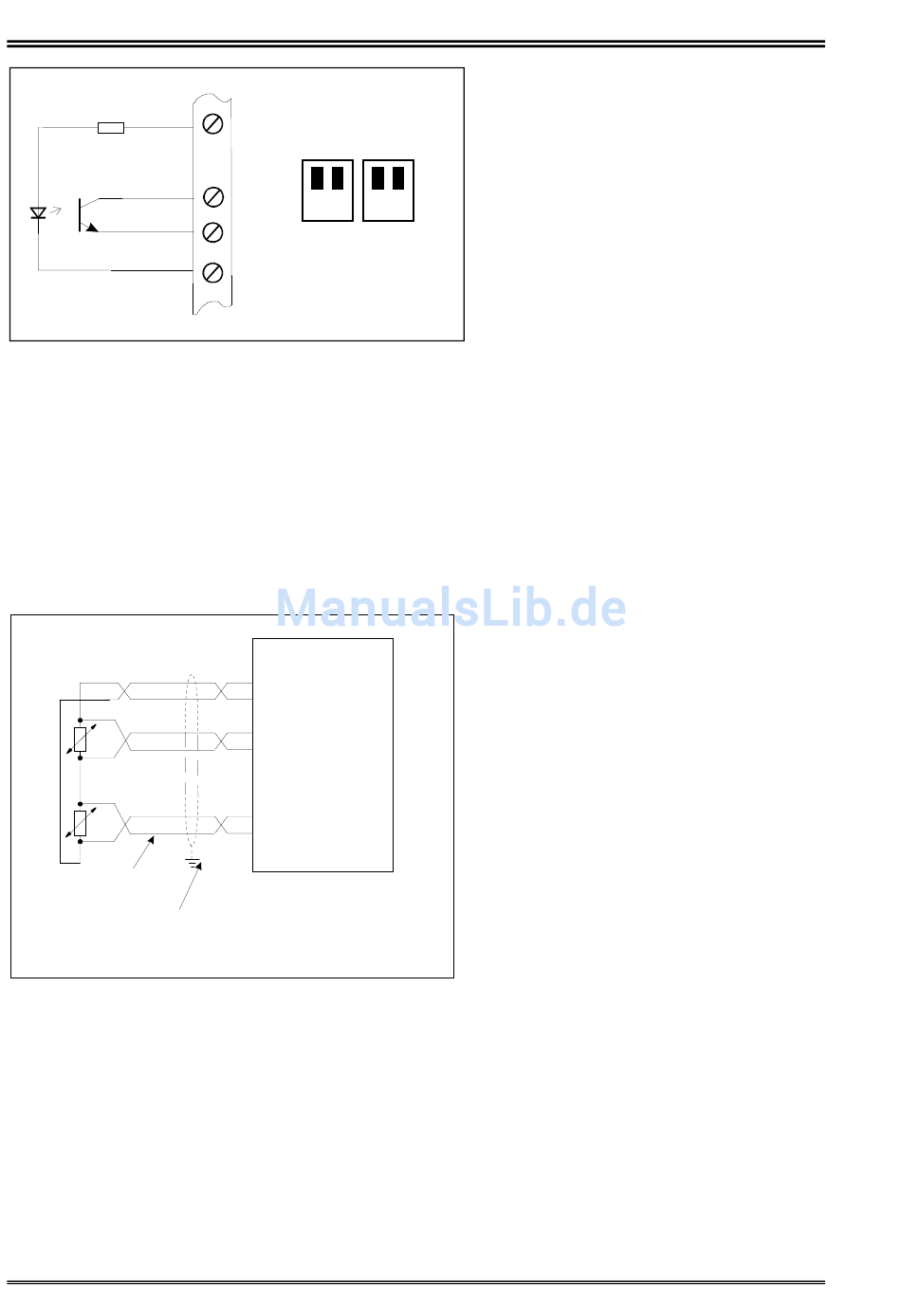

Abb.: 6 Eingangssignal Typ 'B' Opto-Sensor
9.2 Analogeingänge
Der Durchflußrechner DigiFlow 515 kann mit Temperatureingang Pt100 direkt oder mit 4-20mA Tempera-
tureingang betrieben werden.
9.2.1 Eingang Pt100 direkt
Eine Möglichkeit, Temperatur sehr genau zu messen, bietet die Verwendung eines Pt100 in Vierleiterschal-
tung. (abgeschirmtes Kabel verwenden).
Pt100
1
Pt100
2
verdrillte Kabel
Abschirmung
Abb.: 7 Anschluß der Pt100-Meßwiderstände
Bei der Verdrahtung der Widerstandsthermometer ist darauf zu achten, daß der Plusanschluß der Konstant-
stromquelle und der Plusanschluß der Signalleitungen auf derselben Seite erfolgen. Das Widerstands-
thermometer selber besitzt keine Polarität.
9.2.2 Analoger Stromeingang
Jeder 4-20mA Eingang hat einen 120Ω Widerstand als Bürde integriert. Wird der Rechner mit Netzspannung
betrieben, so ist ausreichend Leistung vorhanden, um 4 Meßumformer von der internen Transmitterspeisung
mit Hilfsenergie zu versorgen. Müssen mehr Meßumformer versorgt werden, so ist eine externe Spannungs-
versorgung vorzusehen .
40
CH1
CH2
13
17
41
DigiFlow 515
I (+)
20
I (-)
21
9
Signal (+)
Pt100_1
10
Signal (-)
11
Signal (+)
Pt100_2
Signal (-)
12
Bsp.:
Opto-Sensoren, Vorverstärker
ON
OFF
28
Betriebsanleitung
