10 Ausgangsschaltungen
10.1 Digitalausgang
Der Klemmleiste an der Rückseite kann ein Ausgangspuls für den Betrieb externer Zähler entnommen wer-
den. Bei jeder Erhöhung einer wählbaren Zehnerpotenz des Summenzählers, wird eine dieser Erhöhung ent-
sprechende Pulszahl generiert.
Wenn der Gesamtwert z.B. mit einer Auflösung von 0.01kg gewählt wurde, so wird mit jedem Zuwachs um
0.01kg ein Impuls ausgegeben.
Der Impuls wird von einem Transistor mit offenem Kollektor erzeugt und hat eine Breite von 10 - 90ms (je
nach Einstellung).
Der Strom, der vom Transistor geschaltet werden kann, ist auf maximal 100mA begrenzt.
Wenn an den Pulsausgang ein Zähler mit Spannungseingang angeschlossen wird, so kann ein externer Pull-
up-Widerstand erforderlich sein. Ein Widerstand von ca. 5 bis 10kΩ zu der aus dem Gerät herausgeführten
Versorgungsspannung (Klemme 40) reicht in der Regel aus.
Beachten Sie bitte, daß aufgrund der nichtperiodischen Pulsfolge dieser Ausgang normalerweise nicht als
Eingangssignal für einen weiteren Durchflußanzeiger geeignet ist.
DigiFlow 515

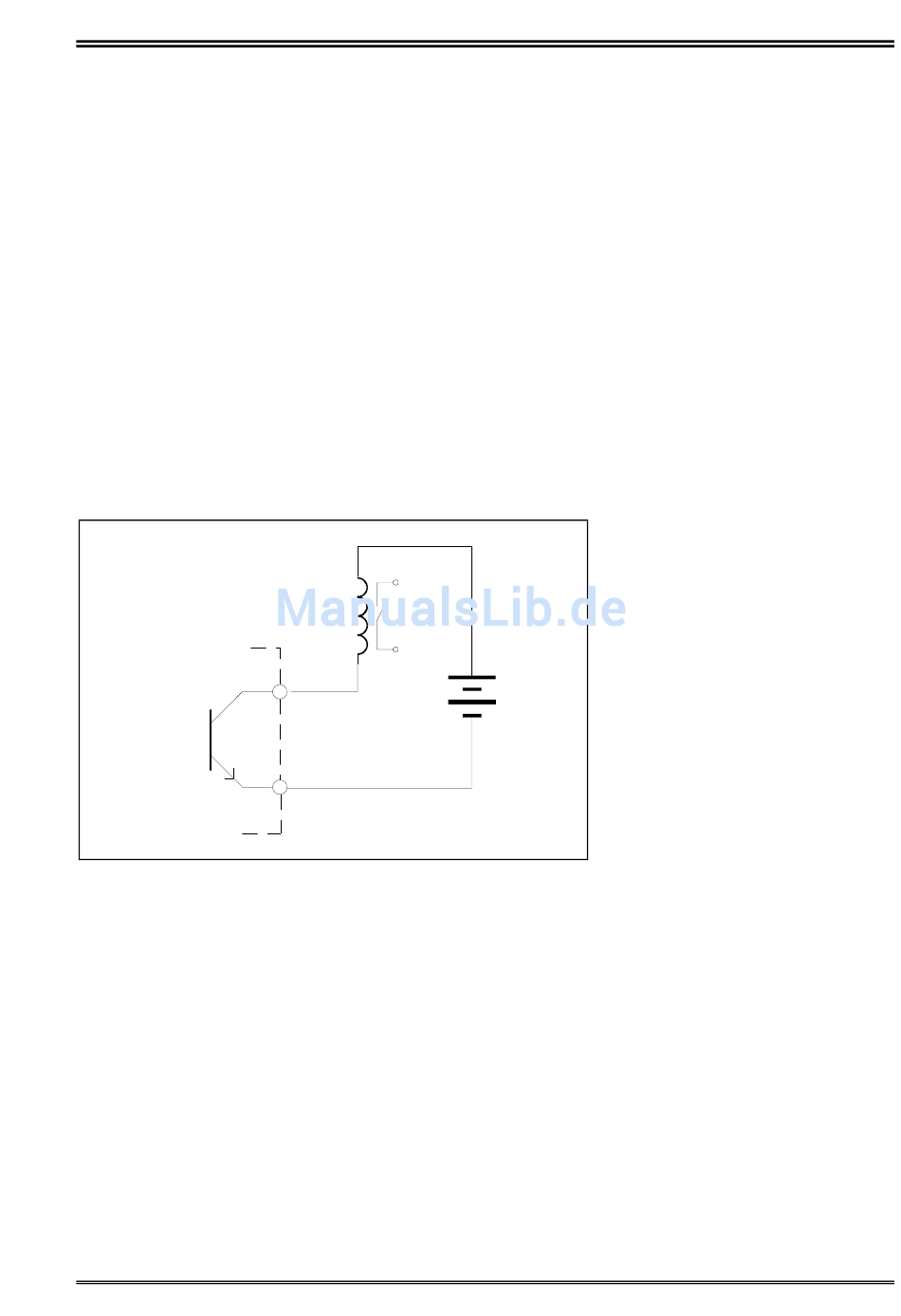

Abb.: 11 Ansteuerung eines externen Relais oder Impulszähler
29
30
externe
Versorgung
31
Betriebsanleitung
