Gas- und Dampfdurchflußrechner DigiFlow 515
11 Optionen
11.1 Analogausgang
Mit der Option Analogausgang gibt der Rechner ein Einheitssignal 0/4-20mA entsprechend einem gewünsch-
tem Parameter, abhängig von der Konfiguration, aus. Die verknüpfbaren Parameter sind in folgender Tabelle
zusammengefasst:
Rechnerfunktion:
Gasdurchflusskorrekturrechner
Dampfdurchflusskorrekturrechner
Dampfdurchflusskorrekturrechner mit
Energiebilanzierung
Alle Ausgangssignale sind von der Stromversorgung des Gerätes und den Signaleingängen galvanisch ge-
trennt, um eine hohe Störunempfindlichkeit und damit hohe Zuverlässigkeit zu gewährleisten.

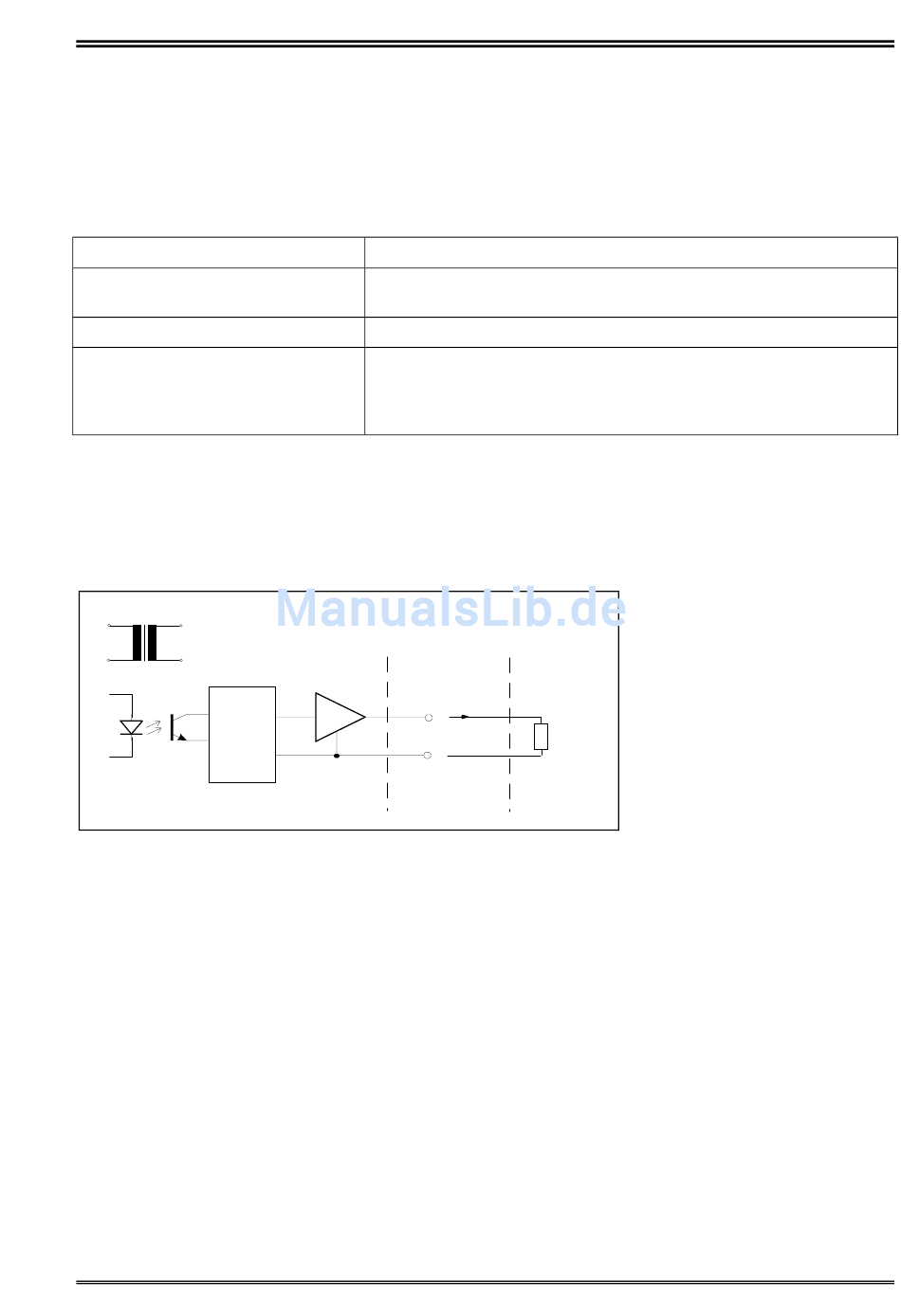

Nachfolgend ist ein Blockdiagramm der Ausgangsschaltung dargestellt, die unterschiedlichen Anschluß-
möglichkeiten sind auf den folgenden Seiten zu finden.
DC/DC-Konverter
+
+
-
-
Digital-
Analog-
Umsetzer
galvanische
Trennung
Abb.: 16 Schaltung der Analogausgänge
Der maximale Wert der Bürde im Ausgangskreis beträgt 500Ω.
Die Parameter für den Analogausgang werden bei der Konfigurierung des Rechners programmiert und die-
nen:
der Definition der min. Wertes, dem 4mA oder 0mA entspricht
der Definition der max. Wertes, dem 20mA entspricht
der Wahl des Ausgangsbereiches
Da der Ausgabebereich frei gewählt werden kann, kann der Rechner z.B. auch zur Verstärkung des Ein-
gangssignals benutzt werden. Bei der Verwendung eines Schreibers kann so statt der Abbildung des gesam-
ten Meßbereiches von z.B. 0-200kg/min ein vergrößerter Ausschnitt von 100kg/min (entspricht 4mA) bis
120kg/min (entspricht 20mA) dargestellt werden.
Bei Durchflußraten oder angezeigten Werten, die außerhalb den Maximal- und Minimalwerten liegen, wird ein
Ausgangssignal von 20 bzw. 0/4mA ausgegeben.
Das Ausgangssignal wird nach ca. 0.8sec in Übereinstimmung mit der Anzeige aktualisiert. Zwischen den
Anpassungen bleibt der Ausgabewert konstant.
Wählbare Parameter:
Volumenstrom, Massestrom, Temperatur, Druck, (Kompressibilitäts-
faktor z
bei Erdgas)
f
Massestrom, Energiestrom, Temperatur, Druck
Massestrom Gesamt, Vor- oder Rücklauf; Energiestrom Gesamt, Vor-
oder Rücklauf; Temperatur in Vor- oder Rücklauf; Druck in Vor- oder
Rücklauf; Spezifisches Volumen in Vor- oder Rücklauf; Spezifische
Enthalpie in Vor- oder Rücklauf
Anschluß-
klemmen
23
I
out
+
0/4...20mA
-
24
0–20mA –– 4–20mA
35
Betriebsanleitung
Bürde
max. 500 Ohm
