Gas- und Dampfdurchflußrechner DigiFlow 515
12 Montage
12.1 Allgemeines
Die Standardversion des Rechners wird als Tafeleinbaugerät (144 x 77 mm) geliefert. Der Ausschnitt in der
Schalttafel sollte 137mm breit (5.4") und 67 hoch (2.6") sein. Die Geräteeinbautiefe beträgt 130 mm
(5.1").Befestigung des Durchflußrechners erfolgt mit dem zum Lieferumfang gehörenden Montagezubehör.
Die Speisung von Meßumformern erfolgt über einen Versorgungsspannungsausgang. Dieser Ausgang liefert
eine stabilisierte Spannung von ca. 18 V, die mit Hilfe eines Parameters in der Konfigurationsebene einge-
stellt werden kann. Der maximale Strom beträgt 100mA.
Der Rechner wird entweder mit 24V Gleichspannung oder über das Netz gespeist. Die Netzspannung wird
werksseitig auf 230V Wechselspannung eingestellt. Der eingebaute Netztransformator sorgt für eine voll-
ständige galvanische Trennung zwischen Netz und Signaleingangs- und Ausgangskreisen.
Wird der Meßumformer in größerer Entfernung vom Rechner installiert, sollten für den Anschluß, auch in
Hinsicht auf EMV-Festigkeit, auf jeden Fall abgeschirmte Leitungen verwendet werden.
Beachten Sie, daß die Abschirmung nur an einem Ende geerdet werden darf.
Entstörfilter:
Wenn induktive Lasten mit dem Relaisausgang angesteuert werden, kann es u.U. notwendig sein, eine Fil-
terbaugruppe vorzusehen

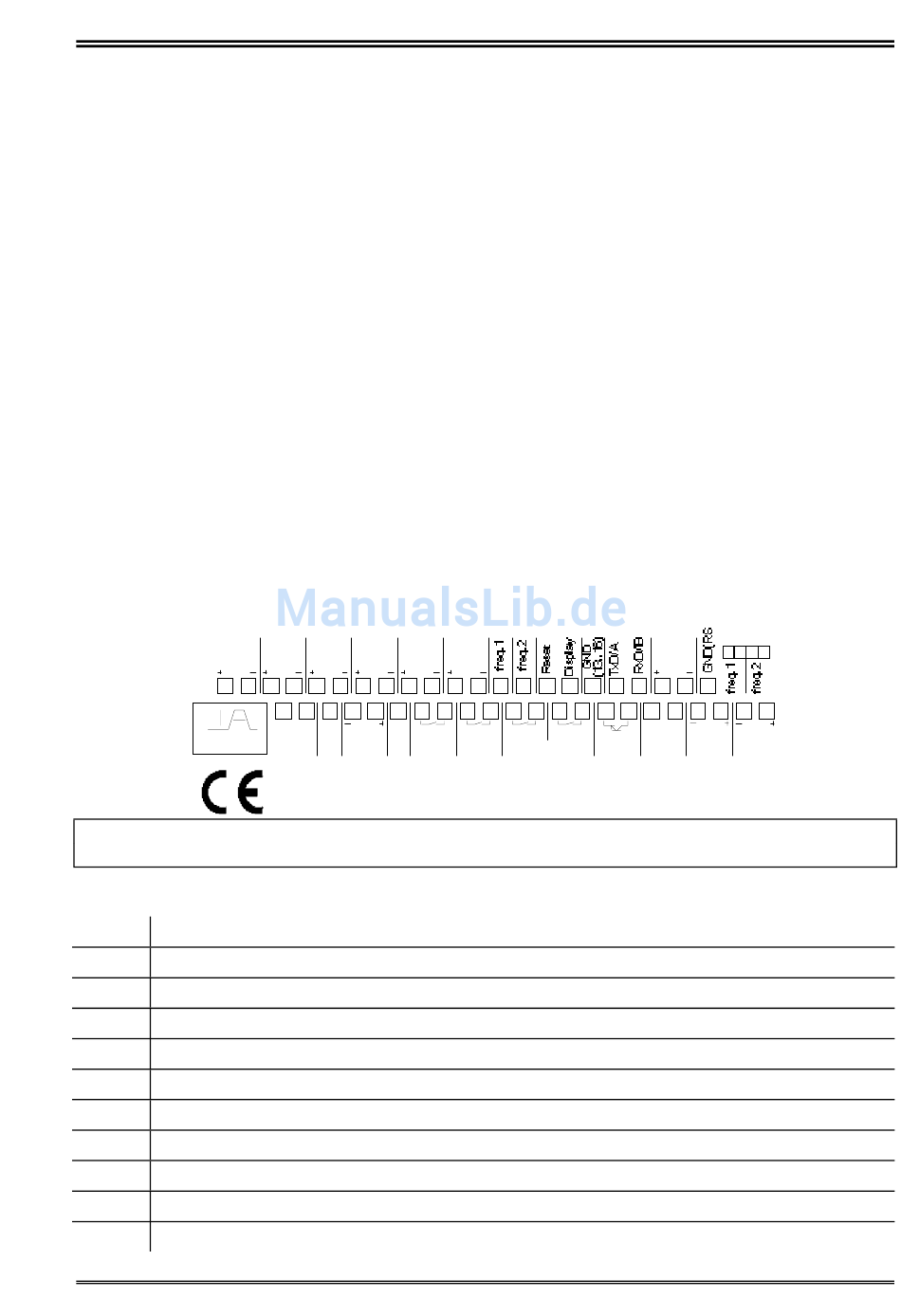

12.2 Rückansicht
Flow _1 Flow _2
mA
1
2
DigiFlow 515
ACHTUNG!: Bei einer frühen Serie sind die Beschriftungen für RxD und TxD im Aufdruck ver-
tauscht
12.3 Klemmenplan
Klemme Funktion
1
Durchflußeingang Nr. 1, positiver Pol
2
Durchflußeingang Nr. 1, negativer Pol
3
Durchflußeingang Nr. 2, positiver Pol
4
Durchflußeingang Nr. 2, negativer Pol
5
Druckeingang Nr. 1, positiver Pol
6
Druckeingang Nr. 1, negativer Pol
7
Temperatureingang / Druckeingang Nr. 2, positiver Pol
8
Temperatureingang / Druckeingang Nr. 2, negativer Pol
9
Pt100 Nr. 1, positiver Pol
10
Pt100 Nr. 1, negativer Pol
Temp/
Press._1
Pt100_1 Pt100_2
Press._2
mA
mA
mA
3
4
5
6
7
8
9
10
44
43 42 41 40 39 38
L
N
NC
NC
Supply
Alarm
MAINS
Transm.
max.
11 12 13 14
15 16 17
37 36 35 34 33
32 31 30 29 28
Rel. 1
Rel. 2
Alarm
Pulse
Sensor-Clean-Opt.
min.
out
37
Betriebsanleitung
Supply
1 2 1 2
Pt100
18 19
20 21 22
27 26 25 24 23
NC NC
Iout_2
Iout_1
0| 4..20mA
0| 4..20mA
