Gas- und Dampfdurchflußrechner DigiFlow 515
10.3.1 Hardware
Die folgende Zeichnung gibt eine Übersicht über die Schnittstellen-Verdrahtung. Die Verbindung erfolgt für
beide Typen über die Klemmleiste an der Rückseite des Gerätes.
Die Intervalle der Datenausgabe können zwischen 0 ... 9999 Minuten frei in der Parameterebene eingestellt
werden.
Die RS 232-Schnittstelle wird vorrangig für die Kommunikation mit Druckern oder für Punkt zu Punkt-
Verbindung über kurze Entfernungen genutzt.
Die RS 485-Schnittstelle wird hauptsächlich für Kommunikation über große Entfernungen (bis 1.2km) oder für
Mehrpunktverbindungen genutzt.
TxD
R / T
Rxd

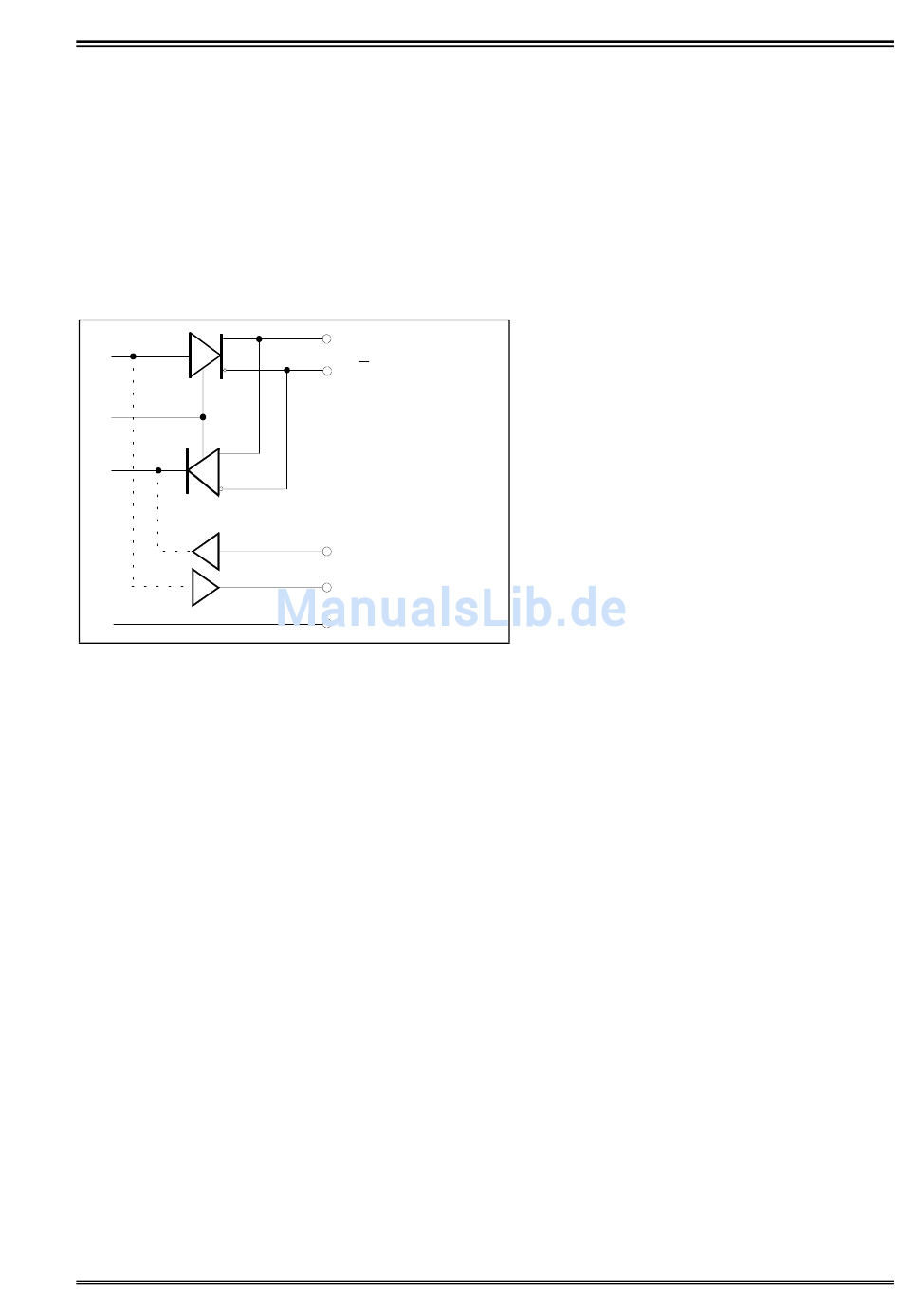

Abb.: 14 Schaltung Kommunikationsschnittstelle
10.3.2 Kommunikationsprotokoll
Der DigiFlow 515 verfügt über eine Echtzeituhr. Damit können Uhrzeit und Datum eingestellt und auf einem
Drucker mit ausgegeben werden.
Beachten Sie, daß die Uhr bei Ausfall der Hilfsenergie ihre Einstellung nur für etwa 5 Tage behält, danach
muß Sie neu eingestellt werden.
Die Baudrate kann bei der Konfiguration eingestellt werden. Der Anwender muß dafür sorgen, daß die Ein-
stellungen von Computer und DigiFlow 515 übereinstimmen, damit die Kommunikation zustande kommen
kann.
Eine Kommunikation kann automatisch über die Echtzeituhr, manuell über die RESET–Taste oder über eine
Anfrage des Hostcomputers erfolgen. In den ersten beiden Fällen ist das Ausgabeformat wie im nachfolgen-
den Abschntt dargestellt vorgegeben. Anders dagegen bei der Kommunikation mit einem Hostcomputer. Hier
werden nur einfache kurze ASCII–Strings als Antwort generiert.
10.3.3 Drucker-Protokollierung
Ein Ausdruck kann wahlweise nach Betätigung RESET-Taste oder nach definierten Zeitabständen erstellt
werden (siehe Tastensperre). Bei intervallweisem Ausdruck kann gleichzeitig eine Rücksetzung der Sum-
menzähler erfolgen.
Wenn der RESET-Vorgang ausgelöst wird, so wird zuerst der Ausdruck erstellt und erst danach der Ge-
samtwert intern zurückgesetzt.
Die Kommunikation mit Druckern findet ohne Handshake-Leitungen statt. Dabei wird vorausgesetzt, daß
der Druckerpuffer entsprechend groß ist und (auch bei kleinen Druckintervallen) nicht überlaufen kann . Ein
Ausdruck sieht wie folgt aus:
19
A
RS 485
18
B
19
RxD
RS 232
18
TxD
22 GND
33
