Anschlussraum schließen
SARVEx16.2 Steuereinheit: elektronisch (MWG)

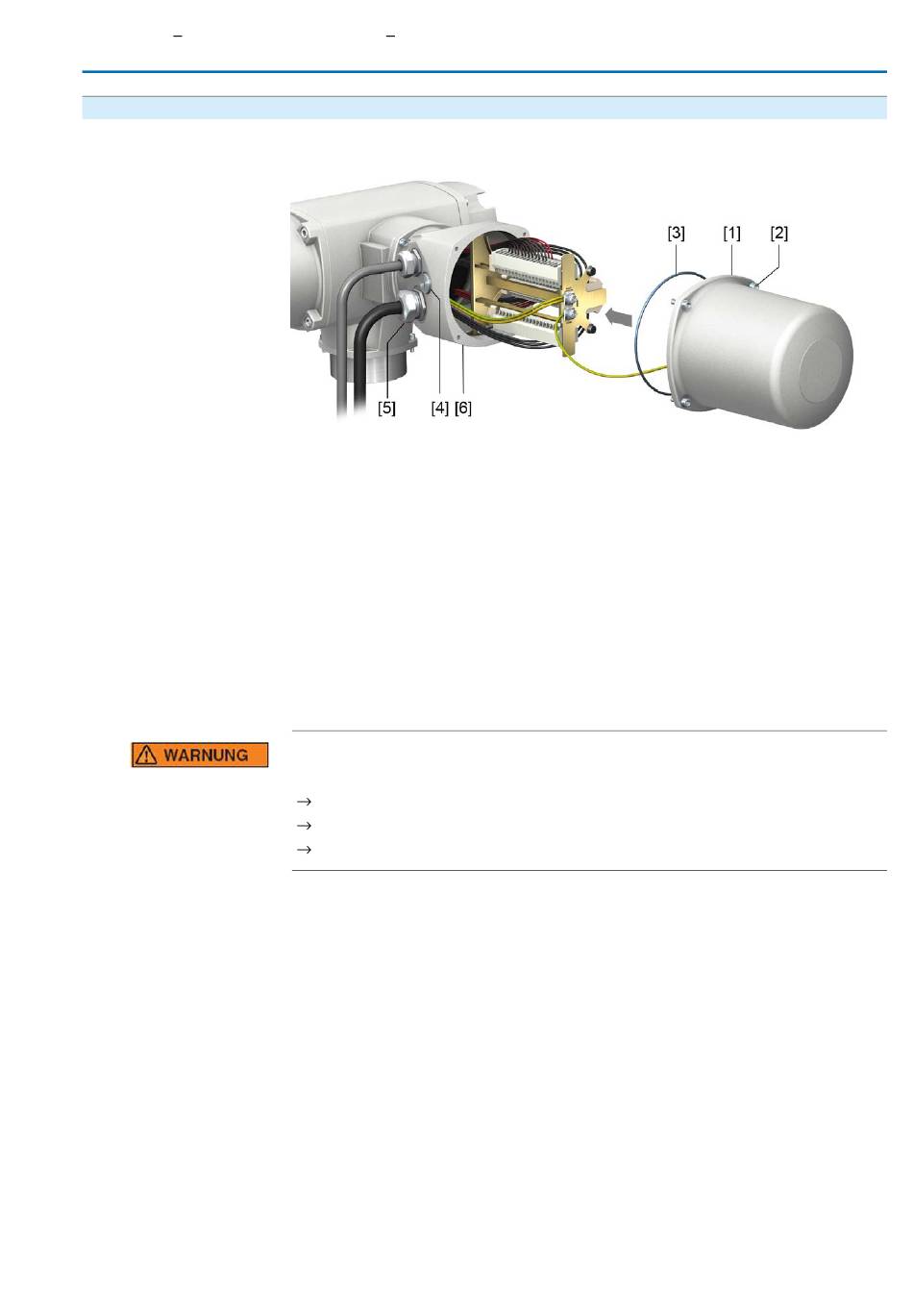

Bild 28: Anschlussraum schließen
[1]
Deckel (Bild zeigt Ausführung für Zündschutzart Ex e)
[2]
Schrauben Deckel
[3]
O-Ring
[4]
Verschlussstopfen
[5]
Kabelverschraubung (Beispiel)
[6]
Anschlussrahmen
1.
Dichtflächen an Deckel [1] und Anschlussrahmen [6] säubern.
2.
Bei Ex-Steckverbinder KES-druckfest: Spaltflächen mit säurefreiem Korrosions-
schutzmittel konservieren.
3.
Prüfen, ob O-Ring [3] in Ordnung ist, falls schadhaft durch Neuen ersetzen.
4.
O-Ring mit säurefreiem Fett leicht einfetten und richtig einlegen.
Druckfeste Kapselung, Explosionsgefahr!
Tod oder schwere Verletzungen können die Folge sein.
Deckel und Gehäuseteile sorgfältig behandeln.
Spaltflächen dürfen keine Beschädigungen oder Verunreinigungen aufweisen.
Deckel bei der Montage nicht verkanten.
5.
Deckel [1] aufsetzen und Schrauben [2] gleichmäßig über Kreuz anziehen.
Elektroanschluss
