MICRO-EPSILON scanCONTROL 25 series Betriebsanleitung Seite 20

Montage und Installation
Empfohlener
Anschlagspunkt
MB = Messbereich
MBA = Messbereichsanfang
MBM = Messbereichsmitte
MBE = Messbereichsende

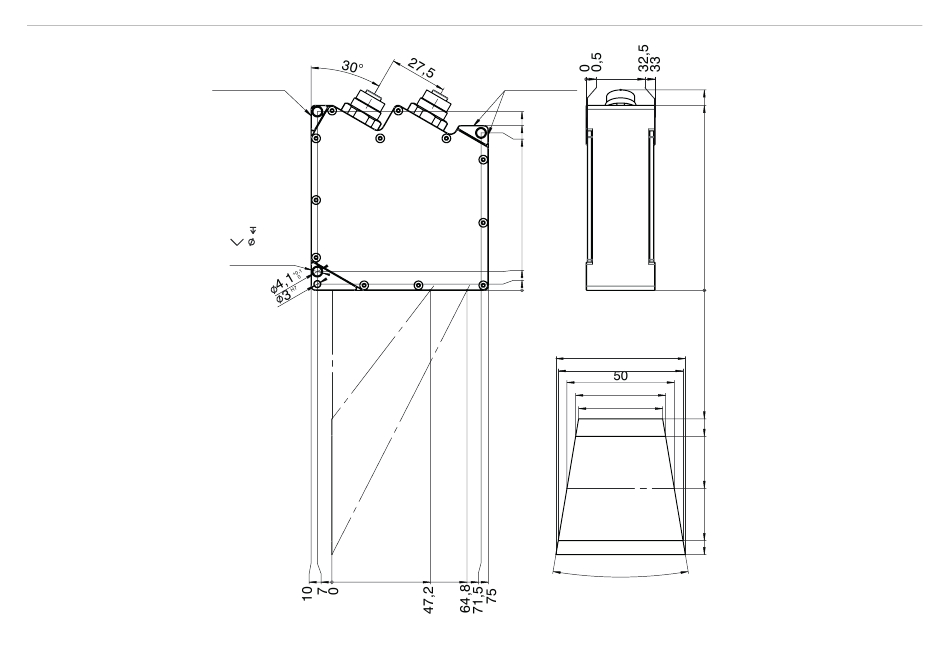

Abb. 4 Maßzeichnung Sensor scanCONTROL 25xx-50, Maße in mm, nicht maßstabsgetreu
scanCONTROL 25xx
M5 10
5.2 x 90°
(beidseits)
Empfohlener
Anschlagpunkt
85,75
79
75,5
9
3
0
60
58
42
40
(~19°)
96
89
0
MB erw. ≥ 65
70 MBA
95 MBM
120 MBE
MB erw. ≤ 125
