8.5.8 Untermenü „MF1 – Dist"
© SICK AG • Advanced Industrial Sensors • Irrtümer und Änderungen vorbehalten • 8015068
Betriebsanleitung Entfernungs-Messgerät DL100 Hi – PROFINET IO
Über dieses Untermenü parametrieren Sie den Multifunktionsausgang MF1
als Distanzschaltausgang.
In das Untermenü „Dist" gelangen Sie über den Menüpfad:
Hauptmenü → → Menu →
MFx On → → MF1 →
Voraussetzungen für die Anzeige
• Menü „more": Option „Yes"
• Menü „MFx On": Option „Enable"
• Parameter „Functn": Option „Dist"
Parameter Beschreibung
Limit Distanzabhängige Schaltschwelle einstellen
Hysterese Hysterese für die Schaltschwelle einstellen
Tabelle 16: Untermenü „MF1 – Dist"
active
inactive

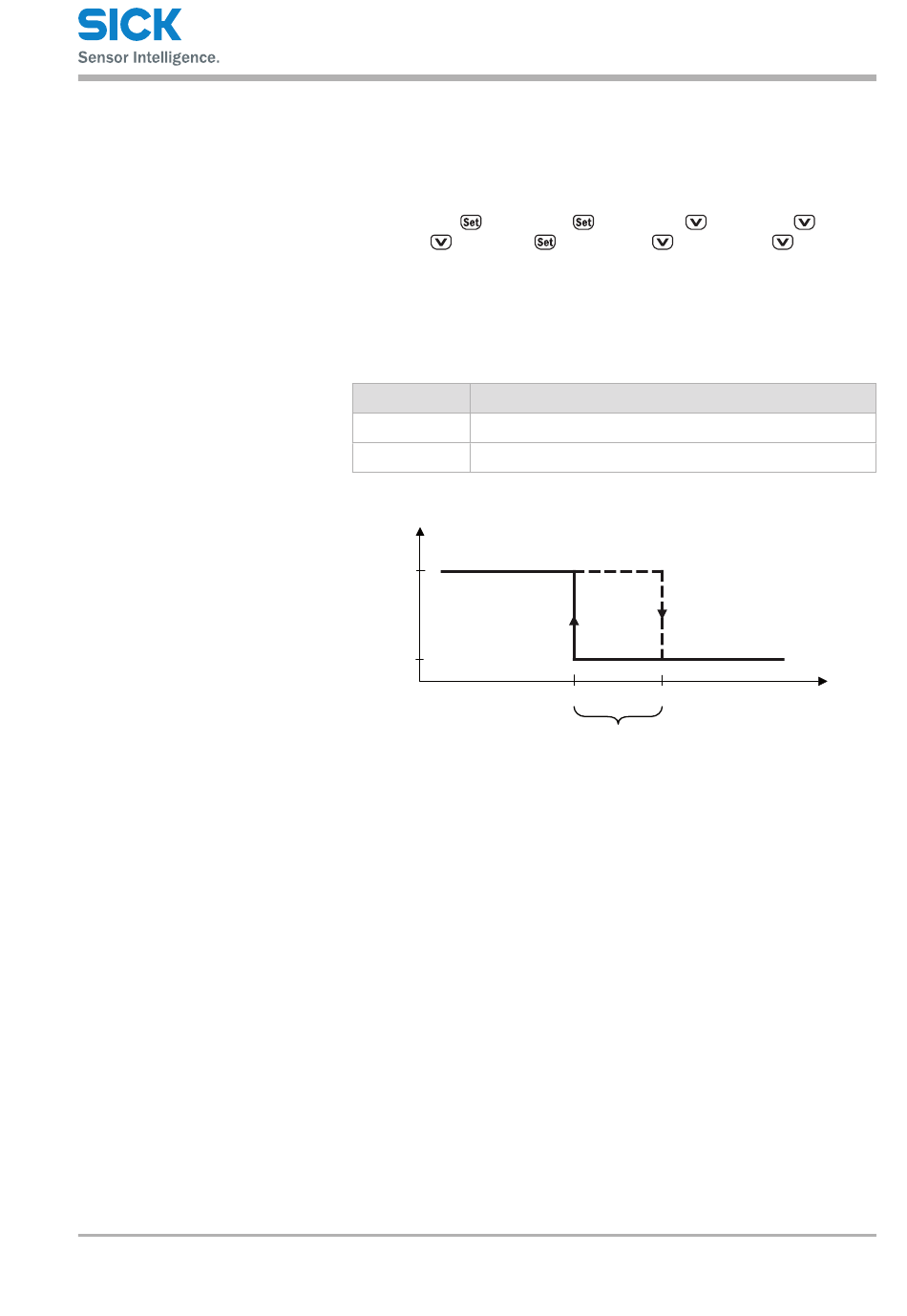

Abb. 24: Darstellung der Funktion „Dist."
Limit: Distanabhängige Schaltschwelle
Hyst: Hysterese der Schaltschwelle
Dist: Gemessene Distanz
Bedienung am Messgerät
→ Profin → → more →
→ ActSta → → Functn →
Limit
Hyst
→
→ Dist
Dist.
