Anschluss Von Mikrofonen/Audioquellen An Den Inputs 1 Bis 6; Anschluss Von Linepegel-Quellen - Zoom F4 Bedienungsanleitung

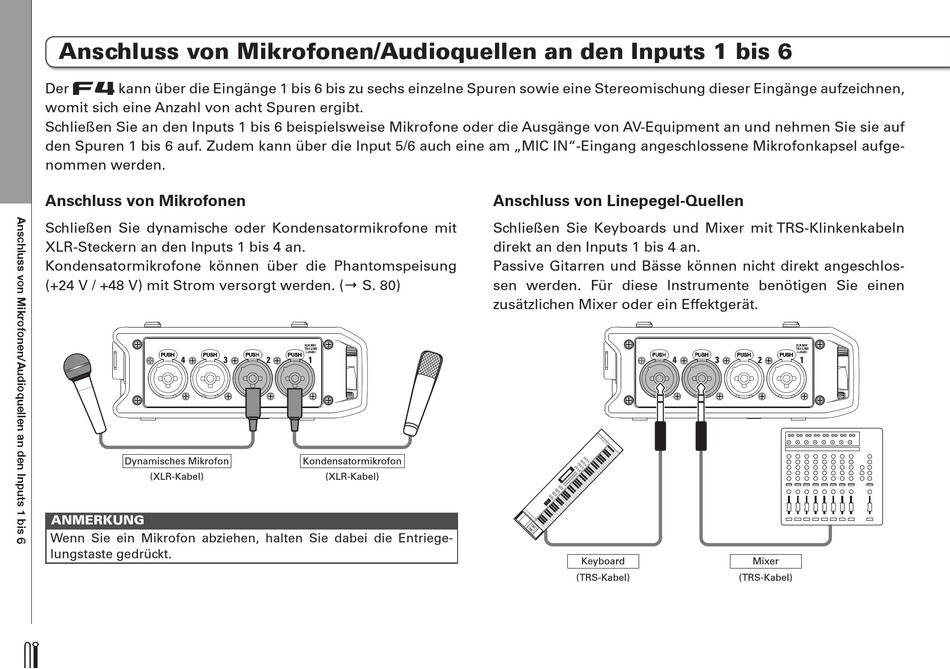

Anschluss von Mikrofonen/Audioquellen an den Inputs 1 bis 6

Der F kann über die Eingänge 1 bis 6 bis zu sechs einzelne Spuren sowie eine Stereomischung dieser Eingänge aufzeichnen,
womit sich eine Anzahl von acht Spuren ergibt.
Schließen Sie an den Inputs 1 bis 6 beispielsweise Mikrofone oder die Ausgänge von AV-Equipment an und nehmen Sie sie auf
den Spuren 1 bis 6 auf. Zudem kann über die Input 5/6 auch eine am „MIC IN"-Eingang angeschlossene Mikrofonkapsel aufge-
nommen werden.
Anschluss von Mikrofonen
Schließen Sie dynamische oder Kondensatormikrofone mit
XLR-Steckern an den Inputs 1 bis 4 an.
Kondensatormikrofone können über die Phantomspeisung
(+24 V / +48 V) mit Strom versorgt werden. (→ S. 80)
Dynamisches Mikrofon
(XLR-Kabel)
ANMERKUNG
Wenn Sie ein Mikrofon abziehen, halten Sie dabei die Entriege-
lungstaste gedrückt.
08
Kondensatormikrofon
(XLR-Kabel)

Anschluss von Linepegel-Quellen

Schließen Sie Keyboards und Mixer mit TRS-Klinkenkabeln
direkt an den Inputs 1 bis 4 an.
Passive Gitarren und Bässe können nicht direkt angeschlos-
sen werden. Für diese Instrumente benötigen Sie einen
zusätzlichen Mixer oder ein Effektgerät.
Keyboard
(TRS-Kabel)
Mixer
(TRS-Kabel)
