Zoom F4 Bedienungsanleitung

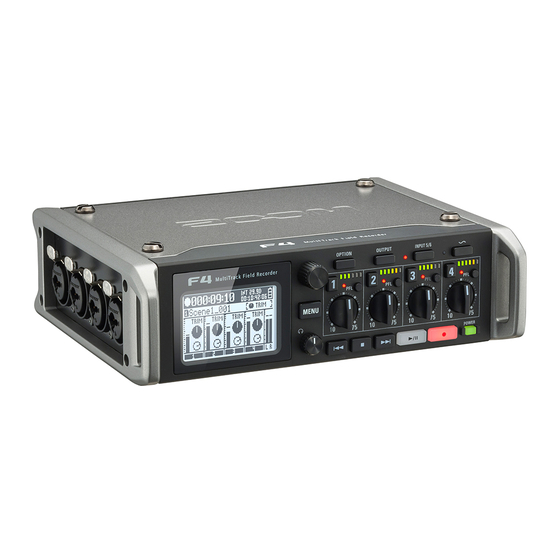

Multi track field recorder
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
© 2016 ZOOM CORPORATION
Dieses Handbuch darf weder in Teilen noch als Ganzes ohne
vorherige Erlaubnis kopiert oder nachgedruckt werden.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Zoom F4

Inhaltszusammenfassung für Zoom F4

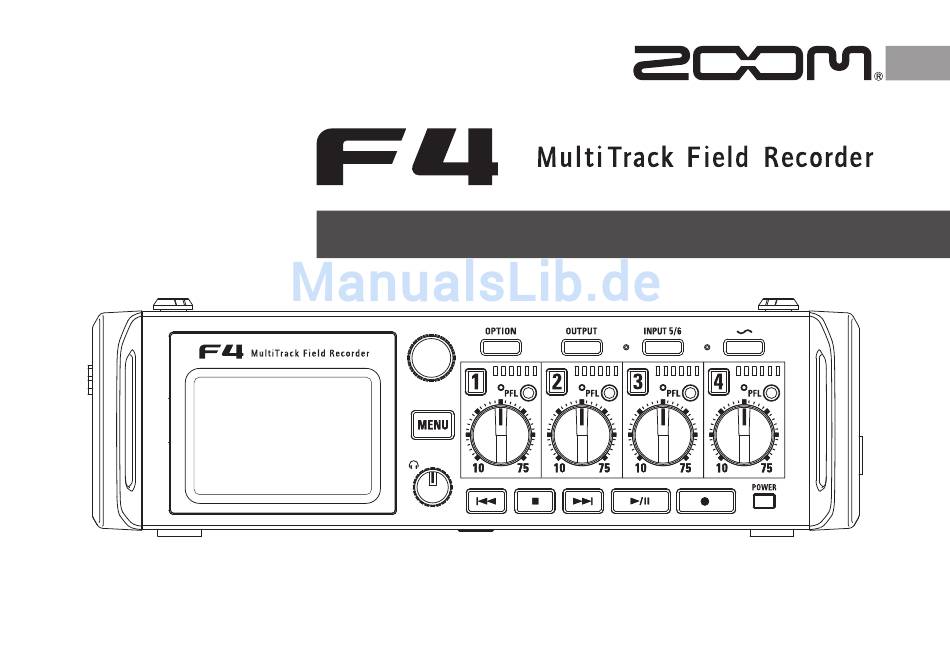

  • Seite 1 Bedienungsanleitung © 2016 ZOOM CORPORATION Dieses Handbuch darf weder in Teilen noch als Ganzes ohne vorherige Erlaubnis kopiert oder nachgedruckt werden.

  • Seite 2: Gebrauchs- Und Sicherheitshinweise

    Kabelverbindungen. Wenden Sie sich Mikrofon anschließen. Wenden Sie beim an das Geschäft, in dem Sie das Gerät gekauft Sie keine Änderungen am Gerät vor. Anschluss eines Mikrofons keine übermä- haben, oder an den ZOOM-Service mit folgen- ßige Kraft auf.

  • Seite 3: Für Eu-Länder

    Multi Track Field Recorder Für EU-Länder Konformitätserklärung...

  • Seite 4: Inhaltsverzeichnis

    Inhalt Gebrauchs- und Sicherheitshinweise ..... 02 Auswahl des Wiedergabemodus (Play Mode) ....51 Einstellen der User-Bits für den internen Timecode(Ubits) .

  • Seite 5: Einleitung

    Multi Track Field Recorder Einleitung Vielen Dank, dass Sie sich für den ZOOM F Mehrspur-Fieldre- ● Unterstützung eines Return-Eingangs (RTN) corder entschieden haben. Der F bietet folgende Merkmale: Überwachen Sie den DSLR-Kameraton, ohne in im F aufzuzeichnen. ● 4 analoge Eingangskanäle mit hochwertigen Vorverstärkern ●...

  • Seite 6: Bezeichnung Der Elemente

    Bezeichnung der Elemente Vorderseite Anzeige INPUT 5/6 Auswahl- Spur- OPTION- Taste INPUT 5/6 Endlosregler taste Taste OUTPUT- Anzeige SLATE TONE Taste Taste SLATE TONE LED- LED-Pegelanzeige Pegelanzeige Status- Grün Orange Rot anzeige PFL-Taste Spur-Regler −48 −30 −18 −12 −6 (dBFS) MENU- Kopfhörer- REW-...

  • Seite 7: Linke Seite

    Multi Track Field Recorder Linke Seite Rechte Seite Lock-Release- SUB OUT 1/2 USB- RTN (INPUT 5/6) Taste Buchse Port Buchse Kopfhörer- MAIN OUT 1/2 DC IN buchse Buchse Eingänge 1–4 Buchse DC IN Eingänge 1–4 MAIN OUT 1/2 4: + 1: −...

  • Seite 8: Anschluss Von Mikrofonen/Audioquellen An Den Inputs 1 Bis 6

    Anschluss von Mikrofonen/Audioquellen an den Inputs 1 bis 6 Der F kann über die Eingänge 1 bis 6 bis zu sechs einzelne Spuren sowie eine Stereomischung dieser Eingänge aufzeichnen, womit sich eine Anzahl von acht Spuren ergibt. Schließen Sie an den Inputs 1 bis 6 beispielsweise Mikrofone oder die Ausgänge von AV-Equipment an und nehmen Sie sie auf den Spuren 1 bis 6 auf.

  • Seite 9: Anschluss Eines Kamera-Audioausgangs

    Multi Track Field Recorder Anschluss eines Kamera-Audioausgangs Schieben Sie die Mikrofon-Einheit bzw. das Verlänge- Über die Eingänge 5/6 speisen Sie den Tonausgang einer rungskabel vollständig auf den Recorder und drücken Kamera ein. Die Eingänge 5/6 können als Rückführung (RTN) Sie dabei die Tasten an den Seiten der Mikrofonkapsel genutzt werden.

  • Seite 10: Konzertaufnahme

    • Inputs 3 – 4: Line-Eingänge für Mischpultausgänge • Inputs 2 – 3: Ansteckmikrofone für Darsteller (TRS-Buchsen) (TRS-Buchsen) • Input 4: Umgebungsmikrofon (XLR-Buchsen) • Eingänge 5-6: ZOOM Mikrofonkapsel zur Aufnahme des • RTN (Eingänge 5/6): Line-Eingang für einen Kamera-Aus- Publikums (Anschluss am Eingang MIC IN) gang (Stereo-Miniklinkenanschluss)

  • Seite 11: Lc-Display

    Multi Track Field Recorder LC-Display Home-Screen ■ Mixer Statussymbol Aufnahme-/Wiedergabe-Timecode Framerate INT: interner Timecode aktiv Stop Pause EXT: Eingang für externen Timecode aktiv Verbleibende Aufnahme Wiedergabe Counter Batteriekapazität (Wiedergabe-/verstrichene Aufnahmezeit) Leer Voll Take-Name für die Aufnahme/Wiedergabe Wiedergabe-Karte Über die Spur-Regler gesteuerter Parameter Limiter-Anzeige Clip-Anzeige...
  • Seite 12 LC-Display (Fortsetzung) ■ Pegelanzeigen Aufnahme-/Wiedergabe-Timecode Verbleibende Statussymbol Counter Framerate Batteriekapazität Take-Name für die Aufnahme/Wiedergabe Clip-Anzeige Wiedergabe-Karte Limiter- Anzeige Spurnummern Pegelanzeigen SD-Karte 1 SD-Karte 2 SD-Karte 1 SD-Karte 2 Format und Bei der Aufnahme: Format und Bei der Aufnahme: verbleibende Aufnahmezeit Samplingrate der Samplingrate der verbleibende Aufnahmezeit...
  • Seite 13 Multi Track Field Recorder Zeicheneingabe-Screen Anzahl der eingegebenen Textfeld Zeichen/maximale Zeichenanzahl Feld zur Drücken Sie „abc” Zeichen- auswahl Drücken Sie „#+=” Drücken Sie „ABC” ■ Bearbeitungsoptionen Cursor im Textfeld bewegen: Zeichenauswahl (horizontal): Bedienen Sie e (vertikal): Drehen Sie O, während Sie den Regler gedrückt halten Zeichen bestätigen: Drücken Sie...

  • Seite 14: Stromversorgung

    Stromversorgung Betrieb mit AA-Batterien Setzen Sie die Batterien ein. Schalten Sie das Gerät aus und lösen Sie die － ＋ Schraube, um das Batteriefach zu öffnen. － ＋ ＋ ＋ － － Nehmen Sie den Batterieträger aus dem Batteriefach. ＋ －...

  • Seite 15: Betrieb Mit Einer Gleichstromversorgung

    Multi Track Field Recorder Betrieb mit einer Gleichstromversorgung Schließen Sie die Gleichstromversorgung an der Buchse [DC IN] an. Verwenden Sie eine Gleichstromversorgung mit 9 – 16 V. Sofern Sie ein Netzteil nutzen, schließen Sie dieses an einer Steckdose an. ANMERKUNG • Wenn Sie eine Gleichstromversorgung verwenden, müs- sen Sie die Einstellungen für die Stromversorgung ent- sprechend anpassen.

  • Seite 16: Einsetzen Von Sd-Karten

    Einsetzen von SD-Karten Schalten Sie das Gerät aus und entfernen Sie die Abdeckung des SD-Karten-Slots. Führen Sie die SD-Karte in den Slot SD CARD 1 oder 2 ein. Auswerfen einer SD-Karte: Um die Karte zu entfernen, drücken Sie sie weiter in den Slot hinein und ziehen sie dann heraus.

  • Seite 17: Ein- Und Ausschalten

    Wählen Sie mit e den Ein- nen zur Formatierung einer SD-Karte finden Sie auf S. 144. trag „Off“ Ausschalten des Geräts und drücken Sie E. Halten Sie w kurz gedrückt. ANMERKUNG Halten Sie die Taste gedrückt, bis im LC-Display das ZOOM- Logo eingeblendet wird.

  • Seite 18: Einstellen Des Datums Und Der Zeit (Date/Time (Rtc))

    Einstellen des Datums und der Zeit (Date/Time (RTC)) Datum und Uhrzeit werden im F beispielsweise bei der Erstellung von Aufnahmedateien mit gespeichert. Sie können das Datumformat (die Reihenfolge von Jahr, Monat und Tag) ändern. Drücken Sie m. Einstellen des Datums und der Zeit Wählen Sie mit e den Wählen Sie mit e den Ein- Eintrag „Set Date/Time“...

  • Seite 19: Einstellen Des Datumformats

    Multi Track Field Recorder Einstellen des Datumformats Wählen Sie mit e den Wählen Sie mit e den Ein- Eintrag „Enter“ und drücken trag „Data Sie E. Format“ und drücken Sie Die Einstellung von Datum und Uhrzeit ist abgeschlossen. Wählen Sie mit e das For- mat und drücken Sie E.

  • Seite 20: Einstellen Der Stromversorgung (Power Source)

    Einstellen der Stromversorgung (Power Source) Hier stellen Sie den Spannungs-Grenzwert für die automatische Abschaltung im Betrieb an einer Gleichstromversorgung sowie die Nennspannung und den Batterietyp ein, damit die verbleibende Batteriekapazität korrekt angezeigt wird. Auf dieser Menü- seite können Sie die Spannungen der verschiedenen Stromversorgungen und die Restkapazität der Batterie anzeigen. Einstellen der Abschaltspannung der Gleichstromver- Drücken Sie m.

  • Seite 21: Einstellen Der Nennspannung Der Gleichstromversorgung (Dc In)

    Multi Track Field Recorder Einstellen der Nennspannung der Gleichstromversor- Einstellung für den AA-Batterietyp (Int AA) gung (DC IN) Wählen Sie mit e den Wählen Sie mit e den Ein- Eintrag „Battery Type“ und trag „Nominal Voltage“ und drücken Sie E. drücken Sie E.

  • Seite 22: Aufnahmeprozess

    Aufnahmeprozess Für eine Aufnahme mit dem F folgen Sie den unten beschrieben Arbeitsschritten. Jede Aufnahmedatei wird als „ Take“ bezeichnet. Prüfen der Wiedergabe Information Einschalten Vorbereitung Aufnahme Anschließen und Abhören für den Take (→ S. 17) der Aufnahme (→ S. 29) (→...

  • Seite 23: Wahl Der Sd-Karte Für Die Aufnahme Und Des Aufnahmeformats

    Multi Track Field Recorder Wahl der SD-Karte für die Aufnahme und des Aufnahmeformats Das Dateiformat für die Aufnahmen lässt sich für die SD-Karten-Slots 1 und 2 getrennt einstellen. Wählen Sie mit e den HINWEIS • Indem Sie die gleichen Einstellungen für beide Karteneinschübe Dateityp und drücken Sie wählen, ist eine Aufnahme identischer Inhalte auf beide SD-Spei- cherkarten möglich.
  • Seite 24 Aufnahmeprozess (Fortsetzung) ANMERKUNG • Wenn Sie mit einer MONO/ST WAV Einstellung aufnehmen, wer- den die Audiodateien in einem neuen Ordner erstellt. (→ S. 37) • Bei der gleichzeitigen Aufnahme auf zwei SD-Speicherkarten wer- den die Dateien in den gleichen Ordner geschrieben, der auch für die Karten zur Aufnahme und Wiedergabe spezifiziert wurde.

  • Seite 25: Auswahl Des Eingangs

    Multi Track Field Recorder Auswahl des Eingangs Wählen Sie aus den Inputs 1 bis 6 die gewünschten aus. Das Eingangssignal wird jeweils auf die Spur mit derselben Nummer aufgenommen. Beispielsweise wird Input 1 auf Spur 1 und Input 2 auf Spur 2 aufgenommen. Auswahl des Eingangs Auswahl des Eingangs 5/6 Drücken Sie i.
  • Seite 26 Auswahl des Eingangs (Fortsetzung) Eingänge zu Stereopaaren zusammenfassen Halten Sie die Spurtaste 1 gedrückt und drücken Sie die Spurtaste 2. Die Spuren 1 und 2 sind nun zu einer Stereo-Spur (Ste- reo-Link) verkoppelt. Um den Stereo-Link aufzulösen, wiederholen Sie den Vorgang.

  • Seite 27: Balance-Einstellung Für Das Eingangssignal-Monitoring

    Multi Track Field Recorder Balance-Einstellung für das Eingangssignal-Monitoring Sie können die Eingangspegel (TRIM) und die Monitorlautstärke (FADER) für jede Spur festlegen. Öffnen Sie den Mixer im HINWEIS Home-Screen. (→ S. 11) Die im Display dargestellte Reglerposition entspricht dem aktuellen Wert. ANMERKUNG Sofern nach einem Parameterwechsel die Werte von Drücken Sie E.
  • Seite 28 Balance-Einstellung für das Eingangssignal-Monitoring (Fortsetzung) HINWEIS • Sofern selbst bei reduziertem Eingangspegel Verzerrungen auf- treten, versuchen Sie, die Mikrofonposition zu verändern bzw. die Ausgangspegel der angeschlossenen Geräte zu reduzieren. • Sie können die Standard-Eingangsempfindlichkeit für die Ein- gänge 5/6 vorab einstellen. •...

  • Seite 29: Aufnahme

    Multi Track Field Recorder Aufnahme ANMERKUNG • Die Pausendauer entspricht immer dem Vielfachen einer Sekunde. • Wenn Sie die Aufnahme anhalten, wird an dieser Stelle ein Marker hinzugefügt. Drücken Sie , um die Aufnahme fortzusetzen. • Ein Take kann maximal 99 Marker enthalten. HINWEIS Drücken Sie c.

  • Seite 30: Einstellen Der Samplingrate (Sample Rate)

    Einstellen der Samplingrate (Sample Rate) Hier können Sie die Samplingrate für die Aufnahmedateien einstellen. Drücken Sie m. Einstellwert Erklärung 44,1 kHz, 48 kHz, 88,2 Dies sind die üblichen Samplingraten. kHz, 96 kHz, 192 kHz Wählen Sie mit e den Ein- Wählen Sie diese Einstellung, wenn Sie Videoma- terial mit 23,976 Frames pro Sekunde aufnehmen 47,952kHz...

  • Seite 31: Einstellen Der Wortbreite Einer Wav-Datei (Wav Bit Depth)

    Multi Track Field Recorder Einstellen der Wortbreite einer WAV-Datei (WAV Bit Depth) Hier können Sie die Wortbreite für WAV-Dateien einstellen. Drücken Sie m. Wählen Sie mit e die Wort- breite und drücken Sie E. Wählen Sie mit e den Ein- trag „REC/PLAY“...

  • Seite 32: Einstellen Der Mp3-Wortbreite (Mp3 Bit Rate)

    Einstellen der MP3-Wortbreite (MP3 Bit Rate) Hier können Sie die Bitrate für MP3-Dateien einstellen. Drücken Sie m. Wählen Sie mit e die Bitrate und drücken Sie E. Wählen Sie mit e den Ein- trag „REC/PLAY“ und drücken Sie E. HINWEIS Die Bitrate lässt sich auf 128, 192 oder 320 kbps einstellen.

  • Seite 33: Aufnahme Von Zwei Spuren Mit Anderen Pegeln (Dual Channel Rec)

    Multi Track Field Recorder Aufnahme von zwei Spuren mit anderen Pegeln (Dual Channel Rec) Neben der herkömmlichen Aufnahme unterstützt der F eine zusätzliche Aufnahme mit einem anderen Eingangspegel (Dual Channel Recording). Beispielsweise können Sie damit eine zweite Aufnahme mit einem um 12 dB reduzierten Pegel für den Fall erstellen, dass die Haupt-Aufnahme aufgrund eines zu hohen Eingangspegels verzerrt ist.
  • Seite 34 Aufnahme von zwei Spuren mit anderen Pegeln (Dual Channel Rec) (Fortsetzung) Drehen Sie a, um die gewählte Dual-Channel-Spur auszusteuern. Lesen Sie den Abschnitt „Eingangspegeleinstellung und Monitorbalance“ (→ S. 27), um näheres über das Aussteuern der Eingänge zu erfahren. Wenn Spur 1 angewählt ist, steuern Sie Spur 3 mit a aus. HINWEIS Aufnahmen mit der Dual-Channel-Recording-Option bele- gen auf den SD-Karten mehr Speicherplatz.

  • Seite 35: Pre-Recording Von Audiomaterial Vor Beginn Der Aufnahme (Pre Rec)

    Multi Track Field Recorder Pre-Recording von Audiomaterial vor Beginn der Aufnahme (Pre Rec) Das Eingangssignal wird stets für eine bestimmte Zeitdauer zwischengespeichert. Sie können deshalb bei aktiver Pre-Recor- ding-Funktion bis zu sechs Sekunden Audio mitschneiden, bevor gedrückt wird. Das ist beispielsweise sinnvoll, wenn zu spät ausgelöst wird.

  • Seite 36: Einstellen Der Maximalen Dateigröße (File Max Size)

    Einstellen der maximalen Dateigröße (File Max Size) Sie können die maximale Größe der Aufnahmedateien einstellen. Sofern die maximale Dateigröße während der Aufnahme überschritten wird, wird die Aufnahme in einem neuen Take mit der nächsthöheren Nummer fortgesetzt. In diesem Fall entsteht keine Lücke zwischen den beiden Takes.

  • Seite 37: Ordner- Und Dateistruktur

    Multi Track Field Recorder Ordner- und Dateistruktur Wenn Sie mit dem F eine Aufnahme erstellen, werden HINWEIS die Ordner und Dateien auf der SD-Karte wie folgt angelegt. Takes: Ein Take umfasst die Daten einer Einzelaufnahme. Ordner und Dateien auf dem F werden typischerweise Szenen: Szenen bestehen aus mehreren Dateien und Takes.
  • Seite 38 Einstellen der maximalen Dateigröße (File Max Size) (Fortsetzung) Take-Namen Audiodatei-Name Dateinamen, die über den F vergeben werden, unter- Aufbau Erklärung scheiden sich abhängig davon, ob sie poly-, mono- oder ste- Szenen-Name: Sie können den Szenen-Namen leer lassen, den reophon sind. Die Dateinamen werden um die Spurnummer Ordnernamen oder das Datum und andere Daten erweitert.

  • Seite 39: Verschieben Des Zuletzt Aufgenommenen Takes In Den Ordner False Take

    Multi Track Field Recorder Verschieben des zuletzt aufgenommenen Takes in den Ordner FALSE TAKE Sofern Sie mit dem zuletzt aufgenommenen Take nicht zufrieden sind, können Sie diesen schnell in den Ordner FALSE TAKE verschieben. Öffnen Sie den Home-Screen. Halten Sie gedrückt.

  • Seite 40: Bearbeiten Der Notiz Des Nächsten Aufgenommenen Takes (Note)

    Bearbeiten der Notiz des nächsten aufgenommenen Takes (Note) Sie haben die Möglichkeit, eine Notiz als Metadaten für die Datei einzugeben. Drücken Sie m. Editierung von Notizen Wählen Sie mit e den Wählen Sie mit e den Ein- Eintrag „Edit“ und drücken trag „METADATA (Next Take)“...
  • Seite 41 Multi Track Field Recorder Auswahl von Notizen aus der Verlaufsliste Wählen Sie mit e den Ein- trag „History“ und drücken Sie E. Wählen Sie mit e den gewünschten Eintrag im Ver- lauf und drücken Sie E. ANMERKUNG Wenn Sie das Gerät auf die Werkseinstellungen zurückset- zen, wird die Verlaufsliste gelöscht.

  • Seite 42: Benennung Und Nummerierung Von Aufnahmeszenen (Scene)

    Benennung und Nummerierung von Aufnahmeszenen (Scene) Sie können die Benennung von Szenen (Name Mode) sowie den Basisnamen einer Szene festlegen und so bestimmen, wie Szenen nummeriert werden. Drücken Sie m. Einstellen der Szenen-Benennung (Modus) Wählen Sie mit e den Wählen Sie mit e den Ein- Eintrag „Name Mode“...

  • Seite 43: Editierung Des Szenen-Namens

    Multi Track Field Recorder Editierung des Szenen-Namens Einstellwert Erklärung ohne Szenen-Namen und -nummern werden nicht Wenn der Modus für die Szenen-Benennung auf „User verwendet. Name“ eingestellt ist (→ S. 42), wird der hier bearbeitete Sze- Aufnahmedateien werden bei der Erstellung nur nen-Name benutzt.

  • Seite 44: Auswahl Von Szenen-Namen Aus Der Verlaufsliste

    Benennung und Nummerierung von Aufnahmeszenen (Scene) (Fortsetzung) Auswahl von Szenen-Namen aus der Verlaufsliste Einstellen des Fortschritts der Szenen-Nummerierung (Scene Increment Mode) Wählen Sie mit e den Ein- Drücken Sie im Home-Screen s + f, um die Sze- nen-Nummer um den Wert 1 zu erhöhen. Bestimmen Sie, wie trag „User Scene Name“...

  • Seite 45: Einstellen Der Take-Reset-Bedingung Und Des Nummernformats (Take)

    Multi Track Field Recorder Einstellen der Take-Reset-Bedingung und der Nummerierung (Take) Sie können die bei der Aufnahme genutzte Resetfunktion für die Take-Nummer und das Nummernformat der Takes einstellen. Drücken Sie m. Einstellungen für das Zurücksetzen der Take-Nummer Wählen Sie mit e den Wählen Sie mit e den Ein- Eintrag „Reset Mode“...
  • Seite 46 Einstellen der Take-Reset-Bedingung und der Nummerierung (Take) (Fortsetzung) Einstellungen für das Format der Take-Nummer Wählen Sie mit e das Nummern-Format und drü- cken Sie E. Wählen Sie mit e das For- mat und drücken Sie E. Einstellwert Take-Formate "Scene"-T*** „-T***“ Take-Nummer Szenen-Name Beispiel: Scene001-T001...

  • Seite 47: Umbenennen Des Nächsten Aufgenommenen Tracks (Track Name)

    Multi Track Field Recorder Umbenennen des nächsten aufgenommenen Tracks (Track Name) Führen Sie die folgenden Schritte aus, um dem nächsten aufgenommenen Track einen bestimmten Namen zuzuweisen. Drücken Sie m. ▶ Wählen Sie nun eine der folgenden Optionen. Bearbeiten des Track-Namens ............S. 48 Wählen Sie mit e den Ein- Auswahl von Track-Namen aus der Verlaufsliste ......
  • Seite 48 Umbenennen des nächsten aufgenommenen Tracks (Track Name) (Fortsetzung) Bearbeiten des Track-Namens Auswahl von Track-Namen aus der Verlaufsliste Wählen Sie mit e den Wählen Sie mit e den Ein- Eintrag „Edit“ und drücken trag „History“ und drücken Sie E. Sie E. Wählen Sie mit e den Bearbeiten Sie den Track-Namen.

  • Seite 49: Wiedergabe Von Aufnahmen

    Multi Track Field Recorder Wiedergabe von Aufnahmen HINWEIS • Je länger Sie oder gedrückt halten, desto höher ist die Suchlauf-Geschwindigkeit. • Drücken Sie die Spurtasten während der Wiedergabe, um zwischen Wiedergabe (Taste leuchtet grün) und Stumm- schaltung (Taste leuchtet nicht) umzuschalten. •...

  • Seite 50: Mischen Von Takes

    Mischen von Takes Sie können die Lautstärke und die Stereoposition jeder Spur während der Wiedergabe einstellen. Öffnen Sie den Mixer im ANMERKUNG • Die Einstellungen werden für jede Spur separat gespei- Home-Screen. (→ S. 11) chert und bei der Wiedergabe angewendet. •...

  • Seite 51: Auswahl Des Wiedergabemodus (Play Mode)

    Multi Track Field Recorder Auswahl des Wiedergabemodus (Play Mode) Sie können den Wiedergabemodus ändern. Drücken Sie m. Einstellwert Erklärung Play One Nur die ausgewählte Spur wird (Einzelwiedergabe) wiedergegeben. Wählen Sie mit e den Ein- Play All Die Spuren werden, beginnend mit der (Alle wiedergeben) ausgewählten Spur, nacheinander trag „REC/PLAY“...

  • Seite 52: Einstellungen Für Takes Und Ordner (Finder)

    Einstellungen für Takes und Ordner (FINDER) Über den Finder können Sie den Inhalt von SD-Karten, Takes und Ordnern anzeigen und Ordner anlegen. Zudem haben Sie hier bspw. die Möglichkeit, Aufnahme-/Wiedergabeordner festzulegen, zu löschen und die darin enthaltenen Informationen anzuzeigen. ■ Bei Auswahl einer SD-Karte Drücken Sie m.

  • Seite 53: Erstellen Von Ordnern

    Multi Track Field Recorder Erstellen von Ordnern Ordner können auf einer ausgewählten SD-Karte bzw. in einem ausgewählten Ordner erstellt werden. ANMERKUNG Wählen Sie mit e den • Markieren Sie mit dem Cursor einen Take und starten Sie Eintrag „New Folder“ und die Wiedergabe.Alternativ nutzen Sie drücken Sie E.

  • Seite 54: Auswahl Des Aufnahme-/Wiedergabe-Ordners Für Takes

    Einstellungen für Takes und Ordner (FINDER) (Fortsetzung) Auswahl des Aufnahme-/Wiedergabe-Ordners für Takes Umbenennen von Ordnern- und Takes Mit dieser Methode wählen Sie den Ordner aus, der den Drücken Sie o. gewünschten Take für die Wiedergabe enthält bzw. der für die Aufnahme verwendet werden soll.

  • Seite 55: Überprüfen Der Take-Informationen

    Multi Track Field Recorder Überprüfen der Datei-Informationen Take-Markierungen überprüfen und während der Wiedergabe nutzen Drücken Sie o. Sie können eine Liste der in einem aufgenommenen Take gesetzten Marker anzeigen. Wählen Sie mit e den Drücken Sie o. Eintrag „Information“ und Wählen Sie mit e den Ein- drücken Sie E.

  • Seite 56: Kopieren Von Takes Auf Andere Karten Und Ordner

    Einstellungen für Takes und Ordner (FINDER) (Fortsetzung) Kopieren von Takes auf andere Karten und Ordner Wählen Sie mit e das Drücken Sie o. Kopierziel und drücken Sie Wählen Sie mit e den Eintrag „Copy“ und drücken ANMERKUNG Sie E. • Informationen zur Auswahl eines Ordners finden Sie unter „...

  • Seite 57: Löschen Von Ordnern Und Takes

    Multi Track Field Recorder Löschen von Ordnern und Takes Drücken Sie o. Drücken Sie o. Wählen Sie mit e den Wählen Sie mit e den Eintrag „Yes“ Eintrag „Delete“ und drücken und drücken Sie E. Sie E. ANMERKUNG Wählen Sie mit e den zu •...

  • Seite 58: Leeren Des Ordners Trash/False Take

    Einstellungen für Takes und Ordner (FINDER) (Fortsetzung) Leeren des Ordners TRASH/FALSE TAKE Wählen Sie mit e TRASH oder FALSE TAKE. ANMERKUNG • Wenn Sie den TRASH-Ordner leeren, werden die Daten darin endgültig gelöscht. • Ein Entleeren des Ordners FALSE TAKE führt nicht unmit- telbar zu einem Löschen der zugehörigen Daten auf der SD-Speicherkarte.

  • Seite 59: Überblick Über Die Metadaten Von Dateien

    Multi Track Field Recorder Überblick über die Metadaten von Dateien Der F speichert während der Aufnahme verschiedene Metadaten in WAV-Dateien Bei der Aufnahme im WAV-Format speicher der F die Informationen (Metadaten). Wenn Sie die Dateien in einer Anwendung öffnen, die Meta- Metadaten in den Chunk-Formaten BEXT (Broadcast Audio daten unterstützt, können Sie diese Metadaten anzeigen und Extension) und iXML.

  • Seite 60: Anzeigen Und Editieren Von Take-Metadaten (Metadata Edit)

    Anzeigen und Editieren von Take-Metadaten (Metadata Edit) Drücken Sie m. ▶ Wählen Sie nun eine der folgenden Optionen. Anzeigen und Editieren von Notizen ..........S .61 Wählen Sie mit e den Ein- Auswahl von Notizen aus der Verlaufsliste ........S. 61 Anzeigen und Editieren von Szenen-Namen .........

  • Seite 61: Für Informationen Zur Eingabe

    Multi Track Field Recorder Anzeigen und Editieren von Notizen Auswahl von Notizen aus der Verlaufsliste Wählen Sie mit e den Wählen Sie mit e den Eintrag „Note“ und drücken Eintrag „Note“ und drücken Sie E. Sie E. Wählen Sie mit e den Wählen Sie mit e den Ein- Eintrag „Edit“...

  • Seite 62: Anzeigen Und Editieren Von Szenen-Namen

    Anzeigen und Editieren von Take-Metadaten (Metadata Edit) (Fortsetzung) Anzeigen und Editieren von Szenen-Namen Auswahl von Szenen-Namen aus der Verlaufsliste Wählen Sie mit e den Wählen Sie mit e den Eintrag „Scene“ und drücken Eintrag „Scene“ und drücken Sie E. Sie E. Wählen Sie mit e den Wählen Sie mit e den Ein- Eintrag „Edit“...

  • Seite 63: Anzeigen Und Editieren Von Take-Namen

    Multi Track Field Recorder Anzeigen und Editieren von Track-Namen Vormerken von Takes (Circled Takes) Mit Hilfe dieser Funktion fügen Sie am Namensanfang des Wählen Sie mit e den besten Takes ein @-Zeichen ein, um diesen hervorzuheben. Man spricht dann von einem „Circled Take“ . Eintrag „Take“...

  • Seite 64: Umbenennen Von (Tape) Ordnern

    Anzeigen und Editieren von Take-Metadaten (Metadata Edit) (Fortsetzung) Umbenennen von (Tape) Ordnern Verändern eines Projektnamens Wählen Sie mit e den Wählen Sie mit e den Eintrag „Folder (Tape)“ und Eintrag „Project“ und drücken drücken Sie E. Sie E. Editieren Sie den (Tape) Ändern Sie den Ordnernamen.

  • Seite 65: Anzeigen Und Ändern Von Track-Namen

    Multi Track Field Recorder Anzeigen und Ändern von Track-Namen Wählen Sie mit e den ANMERKUNG Der Track-Name wird in das Metadaten-Feld <TRACK> Eintrag „Track Name“ und <NAME> eingetragen. drücken Sie E. Wählen Sie mit e die Spur und drücken Sie E. Wählen Sie mit e den Eintrag „Edit“...

  • Seite 66: Auswahl Von Track-Namen Aus Der Verlaufsliste

    Anzeigen und Editieren von Take-Metadaten (Metadata Edit) (Fortsetzung) Auswahl von Track-Namen aus der Verlaufsliste Wählen Sie mit e den ANMERKUNG Wenn Sie das Gerät auf die Werkseinstellungen zurückset- Eintrag „Track Name“ und zen, wird die Verlaufsliste gelöscht. drücken Sie E. Wählen Sie mit e die Spur und drücken Sie E.

  • Seite 67: Erstellen Eines Sound-Reports (Create Sound Report)

    Multi Track Field Recorder Erstellen eines Sound-Reports (Create Sound Report) Ein Sound-Report enthält Informationen zu den Aufnahmezeiten und Takes. Die Reports können als Dateien im CSV-Format (F4_[Ordnername].CSV) ausgegeben werden. Sie können die in den Sound-Reports vermerkten Kommentare auch editieren. Drücken Sie m. Wählen Sie mit e den Ein- trag „Create Sound Report“...
  • Seite 68 Erstellen eines Sound-Reports (Create Sound Report) (Fortsetzung) Erstellen von Sound-Reports Editieren der Kommentare Wählen Sie mit e den Wählen Sie mit e den Eintrag „Create“ und drücken Eintrag „Info Edit“ und drü- Sie E. cken Sie E. Wählen Sie mit e den Wählen Sie mit e den Eintrag „Yes“...
  • Seite 69 Multi Track Field Recorder Auswahl von Kommentaren aus der Verlaufsliste Wählen Sie mit e den Wählen Sie mit e den Ein- gewünschten Eintrag im Ver- trag „Info Edit“ und drücken lauf und drücken Sie E. Sie E. HINWEIS Wählen Sie mit e den Wenn Sie das Gerät auf die Werkseinstellungen zurückset- zen, wird die Verlaufsliste gelöscht.

  • Seite 70: Ein- Und Ausgangssignalfluss

    Ein- und Ausgangssignalfluss Aufnahme Input 1 Input 2 Input 5 Input 6 OUTPUT MAIN OUT SUB OUT KOPFHÖRER- AUSGANG...

  • Seite 71: Anpassen Der Lautstärke Im L/R-Track

    Multi Track Field Recorder Anpassen der Lautstärke im L/R-Track Drücken Sie abschließend m. Öffnen Sie den Home-Screen. Drücken Sie o + l (Spur 3). ANMERKUNG Während der Wiedergabe sind die Kurzbefehle deaktiviert. Stellen Sie mit e die Laut- stärke ein. ANMERKUNG •...

  • Seite 72: Abhören Der Eingangssignale Bestimmter Spuren (Pfl/Solo)

    Abhören der Eingangssignale bestimmter Spuren (PFL/SOLO) Sie können die Eingangssignale bestimmter Spuren abhören. Für die ausgewählten Spuren können verschiedene Einstellungen bearbeitet werden. Parameter Erklärung Drücken Sie l oder i in den Spuren, die Sie Eingang Schaltet den Eingang an bzw. aus Level Bestimmt den Standard-Eingangspegel für RTN (INPUT abhören möchten.

  • Seite 73: Einstellen Der Abhörlautstärke Im Pfl-Screen (Pfl-Mode)

    Multi Track Field Recorder Einstellen der Abhörlautstärke im PFL-Screen (PFL-Mode) Im PFL-Screen wählen Sie aus, ob das Abhörsignal vor (PFL) oder hinter dem Fader (SOLO) abgegriffen wird. Drücken Sie m. Wählen Sie mit e die Einstellung und drücken Sie Wählen Sie mit e den Eintrag „INPUT“...

  • Seite 74: Dämpfen Tieffrequenter Nebengeräusche (Hpf)

    Dämpfen tieffrequenter Nebengeräusche (HPF) Mit dem Hochpassfilter lassen sich tiefe Frequenzen dämpfen, um Windgeräusche, Plosivlaute und andere Nebengeräusche zu reduzieren. Drücken Sie m. Wählen Sie mit e die Spur und drücken Sie E. Wählen Sie mit e den Eintrag „INPUT“ und drücken Sie E.

  • Seite 75: Input Limiter

    Multi Track Field Recorder Input Limiter Mit dem Limiter lassen sich durch Pegelspitzen im Eingangs- signal verursachte Verzerrungen verhindern. Drücken Sie m. Attack- Release- Original- Zeit Zeit signal Pegel Wählen Sie mit e den Eintrag „INPUT“ und drücken Threshold Limitiertes Sie E.
  • Seite 76 Input Limiter (Fortsetzung) ▶ Wählen Sie nun eine der folgenden Optionen. Einstellen des Typs Verwenden des Limiters ..............S. 76 Wählen Sie mit e den Einstellen des Typs ................S. 76 Einstellen des Thresholds ..............S. 77 Eintrag „Type“ und drücken Einstellen der Attack Time ...............
  • Seite 77 Multi Track Field Recorder Einstellen des Thresholds Einstellen der Attack Time Hier stellen Sie den Grundpegel ein, ab dem der Limiter Hier stellen Sie die Dauer ein, nach der die Kompression ein- einsetzt. setzt, wenn das Eingangssignal den Threshold überschreitet. Wählen Sie mit e den Ein- Wählen Sie mit e den trag „Threshold“...

  • Seite 78: Einstellen Der Release Time

    Input Limiter (Fortsetzung) Einstellen der Release Time ANMERKUNG • Bei verkoppelten Stereo- oder MS-Spuren wirkt sich auch Hier stellen Sie die Dauer ein, nach der keine Kompression der Limiter auf jeweils beide Spuren aus. Wenn das Sig- mehr stattfindet, nachdem das Eingangssignal unter den nal in einem der verlinkten Kanäle den Threshold erreicht, Threshold fällt.

  • Seite 79: Drehen Der Phase Des Eingangs (Phase Invert)

    Multi Track Field Recorder Drehen der Phase des Eingangs (Phase Invert) Die Phase des Eingangssignals kann gedreht werden. Diese Funktion ist hilfreich, wenn es aufgrund von der Mikrofon-Einstellungen zu Phasenauslöschungen kommt. Drücken Sie m. Wählen Sie mit e die Spur und drücken Sie E.

  • Seite 80: Einstellen Der Phantomspeisung (Phantom)

    Einstellen der Phantomspeisung (Phantom) Der F gibt Phantomspannung aus. Die Phantomspeisung lässt sich in jedem Eingang individuell de-/aktivieren und kann entweder +24 V oder +48 V zur Verfügung stellen. Drücken Sie m. HINWEIS Mit Phantomspeisung lassen sich Geräte, die eine externe Strom- versorgung benötigen (wie z.

  • Seite 81: Einstellen Der Versorgungsspannung

    Multi Track Field Recorder Aktivieren der Phantomspeisung Einstellen der Versorgungsspannung Wählen Sie mit e den Wählen Sie mit e den Eintrag „On/Off“ und drücken Eintrag „Voltage (All)“ und Sie E. drücken Sie E. Wählen Sie mit e die Spur Wählen Sie mit e die und drücken Sie E.
  • Seite 82 Einstellen der Phantomspeisung (Phantom) (Fortsetzung) Deaktivieren der Phantomspannung bei der Wiedergabe Wählen Sie mit e den Ein- trag „Power Saving (All)“ und drücken Sie E. Wählen Sie mit e den Ein- trag „On“ und drücken Sie E. Einstellwert Erklärung Die Phantomspannung wird auch während der Wiedergabe ausgegeben.

  • Seite 83: Konfigurieren Von Plugin Power (Plugin Power)

    Multi Track Field Recorder Konfigurieren von Plugin Power (Plugin Power) Konfigurieren Sie die Einstellung, wenn Sie am [MIC/LINE]-Anschluss eine Mikrofonkapsel angeschlossen haben, die die Funk- tion Plugin Power unterstützt. Drücken Sie m. Wählen Sie mit e den Eintrag „INPUT“ und drücken Sie E.

  • Seite 84: Verzögerung Des Eingangssignals (Input Delay)

    Verzögerung des Eingangssignals (Input Delay) Mit Hilfe dieser Funktion lassen sich Zeitverschiebungen im Eingangssignal korrigieren. Drücken Sie m. Stellen Sie mit e die Delay- Zeit ein und drücken Sie m. Wählen Sie mit e den Eintrag „INPUT“ und drücken Sie E. HINWEIS Diese Option kann auf einen Wert zwischen 0 und 30,0 ms eingestellt werden.

  • Seite 85: Konvertieren Von Ms-Eingängen Nach Stereo (Stereo Link Mode)

    Multi Track Field Recorder Konvertieren von MS-Eingängen nach Stereo (Stereo Link Mode) Signale, bei denen ein Stereomikrofoneingang im Mitte-Seite-Format an stereo verlinkten Spuren anliegt, werden für das Moni- toring in ein herkömmliches Stereosignal konvertiert. Informationen zur Stereo-Link-Funktion finden Sie im Abschnitt „ Verkoppeln von Eingängen zu einem Stereopaar“ (→ S.26). Drücken Sie m.
  • Seite 86 Konvertieren von MS-Eingängen nach Stereo (Stereo Link Mode) (Fortsetzung) Wählen Sie mit e den ANMERKUNG • Wenn „MS Stereo Link“ angewählt ist, werden die ungeradzah- Eintrag „Mode“ und drücken ligen Spuren als Mitten- und die geradzahligen Spuren als Sei- Sie E. ten-Signale verarbeitet.

  • Seite 87: Gleichzeitiges Aussteuern Des Eingangspegels Mehrerer Spuren (Trim Link)

    Multi Track Field Recorder Gleichzeitiges Aussteuern des Eingangspegels mehrerer Spuren (Trim Link) Die Eingangspegel mehrerer Tracks lassen sich zusammenfassen und gleichzeitig bearbeiten. Drücken Sie m. Wählen Sie mit e eine Spur, die Sie verlinken möch- ten, und drücken Sie E. Wählen Sie mit e den Eintrag „INPUT“...

  • Seite 88: Einsatz Von Input 5/6 Als Return-Eingang (Rtn)

    Einsatz von Input 5/6 als Return-Eingang (RTN) Der Input 5/6 kann als Rückführung (RTN) genutzt werden. Indem Sie den Audio-Ausgang einer Kamera in den RTN-Anschluss (INPUT 5/6) speisen, können Sie das Signal der Kamera überwachen, ohne es aufzunehmen. Drücken Sie i. ANMERKUNG •...

  • Seite 89: Anpassen Des Seiten-Pegels Bei Einer Ms-Mikrofonkapsel (Side Mic Level)

    Wählen Sie mit e den • In der Stellung RAW wird die Aufnahme ohne Stereokodierung vorgenommen. Die Audio-Stereobreite im RAW-Format kann im Anschluss an die Aufnahme über den ZOOM MS Decoder oder Eintrag „Side Mic Level“ und eine andere Plug-In-Software angepasst werden.

  • Seite 90: Routing Der Signale Auf Die Ausgangsbuchsen

    Routing der Signale auf die Ausgangsbuchsen Sie können einstellen, ob das Signal für den Kopfhörer-Ausgang, den MAIN OUT und den SUB OUT vor oder hinter dem Fader der jeweiligen Spur abgegriffen wird. Drücken Sie m. Einstellen der Signalquelle für den Kopfhörer-Ausgang Wählen Sie mit e den Ein- Wählen Sie mit e den Ein- trag „Headphone Routing“...
  • Seite 91 Multi Track Field Recorder ANMERKUNG ANMERKUNG • L/R, MAIN OUT 1/2 und SUB OUT 1/2 können nicht auf • Das MS-Stereo-Monitoring wird bei stereo verkoppelten Prefader geschaltet werden. Spuren deaktiviert, bei denen der Stereo Link Mode auf • Zudem ist es nicht möglich, die Spuren 1-6, L/R, MAIN MS Stereo Link eingestellt ist.
  • Seite 92 Routing der Signale auf die Ausgangsbuchsen (Fortsetzung) Einstellen der Signalquelle für den MAIN OUT Wählen Sie mit e den ANMERKUNG • Der Abgriff für die Spuren 1-6 kann wahlweise auf Prefader oder Postfader gesetzt werden. Eintrag „MAIN OUT Routing“ • Die L/R-Spuren können nur Postfader abgegriffen werden. und drücken Sie E.
  • Seite 93 Multi Track Field Recorder Einstellen der Signalquelle für den SUB OUT Wählen Sie mit e den Ein- ANMERKUNG • Der Abgriff für die Spuren 1-6 kann wahlweise auf Prefader oder Postfader gesetzt werden. trag „SUB OUT Routing“ und • Die L/R-Spuren können nur Postfader abgegriffen werden. drücken Sie E.

  • Seite 94: Deaktivieren Von Ausgängen (Output On/Off)

    Deaktivieren von Ausgängen (Output On/Off) Das Deaktivieren ungenutzter Ausgänge kann den Stromverbrauch reduzieren und damit die durchgehende Nutzungsdauer im Batteriebetrieb verlängern. Drücken Sie m. Wählen Sie mit e den Aus- gang und drücken Sie E. Wählen Sie mit e den Ein- trag „OUTPUT“...

  • Seite 95: Einstellen Des Standard-Ausgangspegels (Output Level)

    Multi Track Field Recorder Einstellen des Standard-Ausgangspegels (Output Level) Der Standard-Ausgangspegel kann verändert werden. Drücken Sie m. Stellen Sie mit e die Stan- dard-Ausgangslautstärke ein Wählen Sie mit e den Ein- und drücken Sie E. trag „OUTPUT“ und drücken Sie E. Einstellwert Erklärung Normal...

  • Seite 96: Anpassen Des Ausgangspegels

    Anpassen des Ausgangspegels Die Pegel im MAIN OUT 1/2 und SUB OUT 1/2 können verändert werden. Wählen Sie mit e den Aus- Öffnen Sie den Mixer im gang und drücken Sie E. Home-Screen. (→ S. 11) HINWEIS Drücken Sie u. Wählen Sie „All“...

  • Seite 97: Verzögern Der Ausgänge (Output Delay)

    Multi Track Field Recorder Verzögern der Ausgänge (Output Delay) Durch eine Verzögerung am Ausgang können Sie Laufzeitunterschiede der Audioeingänge in Bezug auf andere Geräte korrigieren. Drücken Sie m. Wählen Sie mit e den Aus- gang und drücken Sie E. Wählen Sie mit e den Ein- trag „OUTPUT“...

  • Seite 98: Output Limiter

    Output Limiter Durch Einsatz eines Limiters im Ausgang können Sie an den Ausgangsbuchsen angeschlossene Geräte schützen. ▶ Wählen Sie nun eine der folgenden Optionen. HINWEIS Einzelheiten zum Limiter finden Sie im Abschnitt „Input-Limiter“ . Verwenden des Limiters ..............S. 98 (→...

  • Seite 99: Einstellen Des Typs

    Multi Track Field Recorder Einstellen des Typs Einstellen des Thresholds Hier stellen Sie den Grundpegel ein, ab dem der Limiter Wählen Sie mit e den einsetzt. Wählen Sie mit e den Ein- Eintrag „Type“ und drücken Sie E. trag „ Threshold“ und drücken Sie E.

  • Seite 100: Einstellen Der Attack Time

    Output Limiter (Fortsetzung) Einstellen der Attack Time Einstellen der Release Time Hier stellen Sie die Dauer ein, nach der die Kompression ein- Hier stellen Sie die Dauer ein, nach der keine Kompression setzt, wenn das Eingangssignal den Threshold überschreitet. mehr stattfindet, nachdem das Eingangssignal unter den Threshold fällt.

  • Seite 101: Limiter-Linkfunktion

    Multi Track Field Recorder Limiter-Linkfunktion Der Limiter kann wahlweise verlinkt oder separat dem MAIN OUT 1 und 2 sowie dem SUB OUT 1 und 2 zugewiesen werden. Wählen Sie mit e den Eintrag „Link“ und drücken Sie E. Wählen Sie mit e den Eintrag „On“...

  • Seite 102: Ausgabe Von Alarmtönen Über Den Kopfhörer (Alert Tone Level)

    Ausgabe von Alarmtönen über den Kopfhörer (Alert Tone Level) Sie können die Lautstärke von Alarmtönen einstellen, die z. B. zu Beginn oder am Ende einer Aufnahme über den Kopfhörer ausgegeben werden. Drücken Sie m. Wann Alarmtöne Klang ausgegeben werden Niedrige Batteriekapazität 880 Hz Ton, alle 30 Sekunden vier Mal Wählen Sie mit e den Ein- Aufnahme beginnt...

  • Seite 103: Timecode-Überblick

    Multi Track Field Recorder Timecode-Überblick Der F kann SMPTE-Timecode empfangen und ausgeben. Timecode ist eine Zeitinformation, die bei der Aufnahme von Video und Audio als Daten aufgezeichnet werden. Er wird beispiels- weise für die Video-Editierung, zur Steuerung anderer Geräte sowie zur Synchronisation von Audio und Video benutzt. Verwenden von Timecode für die Editierung Timecode Wenn der Timecode in den Video- und Audiodaten aufge-...

  • Seite 104: Anschlussbeispiele

    Timecode-Überblick (Fortsetzung) Anschlussbeispiele Einspeisen von Timecode Abhängig von der Anwendung sind beispielsweise folgende Der Timecode wird einem Timecode-Generator Verbindungen möglich. eingespeist. Sowohl der F als auch die Videokamera empfangen den Synchronisation auf eine Videokamera Timecode und zeichnen ihn zusammen mit den Audio- bzw. Der F nimmt einen Mikrofoneingang auf und gibt den Videodaten auf.

  • Seite 105: Anpassen Der Timecode-Einstellungen

    Multi Track Field Recorder Anpassen der Timecode-Einstellungen Bezüglich des Timecodes lassen sich diverse Einstellungen vornehmen. Dazu gehören Einstellungen, ob dieser gesendet oder empfangen wird und ob dieser frei laufend oder synchronisiert sein soll. Drücken Sie m. Auswahl des Modus Wählen Sie mit e den Wählen Sie mit e den Eintrag „Mode“...
  • Seite 106 Timecode-Überblick (Fortsetzung) Einstellwert Erklärung Einstellwert Erklärung Es wird kein Timecode in die Aufnahmedatei geschrieben. Ext Auto Rec Der interne Timecode folgt dem externen Timecode. Es wird kein Timecode über die Buchse TIMECODE OUT Sie können festlegen, dass der interne Timecode automa- ausgegeben.
  • Seite 107 Multi Track Field Recorder Anhalten der Timecode-Ausgabe mit dem Ende der Aufnahme Synchronisation der Audio-Clock auf externen Timecode Die Audio-Clock des F kann zum eingehenden Timecode Sie können einstellen, ob die Timecode-Ausgabe über die Buchse TIMECODE OUT mit dem Ende der Aufnahme stoppt. am Anschluss TIMECODE IN synchronisiert werden.
  • Seite 108 Timecode-Überblick (Fortsetzung) Automatische Aktivierung des internen Timecodes, wenn kein externer Timecode eingespeist wird Sie können die automatische Ausgabe des internen Time- codes zugunsten eines kontinuierlichen Betriebs aktivieren, wenn kein externer Timecode anliegt. Wählen Sie mit e den Eintrag „Ext Continuous“ und drücken Sie E.

  • Seite 109: Einstellen Der Framerate Für Den Internen Timecode (Fps)

    Multi Track Field Recorder Einstellen der Framerate für den internen Timecode (FPS) Wählen Sie die Framerate für den internen Timecode. Wählen Sie die passende Einstellung für das synchronisierte Video und die Anwendung. Einstellen der Framerate für den internen Timecode Einstellwert Erklärung 23.976ND Diese Framerate ist im Betrieb mit HD-Kameras und bei der Drücken Sie m.

  • Seite 110: Jam-Betrieb Für Den Internen Timecode (Jam)

    Jam-Betrieb für den internen Timecode (Jam) Der an der Buchse TIMECODE IN anliegende Timecode wird als Vorgabe für den internen Timecode genutzt. Drücken Sie m. Wählen Sie mit e den Ein- trag „ Yes“ und drücken Wählen Sie mit e den Sie E.

  • Seite 111: Erneutes Starten Des Internen Timecodes Ab Einem Spezifischen Wert (Restart)

    Multi Track Field Recorder Erneutes Starten des internen Timecodes ab einem spezifischen Wert (Restart) Sie können die internen Timecode-Einstellungen beliebig verändern und ausgehend von diesen Werten neu starten. Drücken Sie m. Abschließend wählen Sie mit e den Eintrag „Restart“ Wählen Sie mit e den und drücken Sie E.

  • Seite 112: Einstellen Der Verzögerung Bei Automatischen Timecode-Aufnahmen (Auto Rec Delay)

    Einstellen der Verzögerung bei automatischen Timecode-Aufnahmen (Auto Rec Delay) Wenn die Aufnahme automatisch beginnt, wenn externer Timecode empfangen wird, kann es zu überflüssigen Aufnahmen kom- men, wenn der Timecode nur für einen kurzen Moment anliegt. Um das zu verhindern, können Sie einen Zeitwert eingeben, um den die Aufnahme verzögert wird, wenn externer Timecode empfangen wird.

  • Seite 113: Einstellen Der User-Bits Für Den Internen Timecode(Ubits)

    Multi Track Field Recorder Einstellen der User-Bits für den internen Timecode(Ubits) Sie können einstellen, ob User-Bits-Daten in den Timecode geschrieben werden sollen. Bis zu acht Zahlen (0–9) und Buchstaben (A–F) können eingebunden werden. Beispielsweise kann eine Information zum Aufnahmedatum für die spätere Editierung sinn- voll sein.

  • Seite 114: Einstellen Der User-Bits Für Den Internen Timecode(Ubits)

    Einstellen der User-Bits für den internen Timecode(Ubits) (Fortsetzung) Einstellen der User-Bits (Ubits) Abschließend wählen Sie mit e den Eintrag „Enter“ und Wählen Sie mit e den drücken E. Eintrag „Edit“ und drücken Sie E. Ändern Sie den Wert. ■ Bearbeitungsoptionen Cursor bewegen oder Wert ändern: drehen Parameter zur Bearbeitung auswählen:...

  • Seite 115: Einstellen Der Timecode-Initialisierung Beim Start (Start Timecode)

    Multi Track Field Recorder Einstellen der Timecode-Initialisierung beim Start (Start Timecode) Wenn der F ausgeschaltet wird, bricht der interne Timecode ab. Beim nächsten Start wird der Timecode automatisch initia- lisiert (Jam-Funktion). Sie können den Wert voreinstellen, der in dieser Situation für das Jammen benutzt werden soll. Drücken Sie m.

  • Seite 116: Einsatz Eines Slate-Tons (Slate Tone)

    Einsatz eines Slate-Tons (Slate Tone) Der F kann während der Aufnahme Töne hinzufügen. Diese werden Slate-Töne genannt. Der Abgleich mit einer Videodatei während der Editierung wird deutlich vereinfacht, wenn Sie zu Beginn der Aufnahme einen Slate-Ton aufzeichnen. Ergänzend kann der F diese Slate-Töne auch ausgeben. Diese Funktion kann zum Pegelabgleich angeschlossener Geräte genutzt werden.
  • Seite 117 Multi Track Field Recorder Wählen Sie mit e die Spuren/Ausgänge für das Einstellen der Frequenz Routing des Slate-Signals und drücken Sie E. Wählen Sie mit e den Eintrag „Frequency“ und Dient zur Auswahl von Postfader drücken Sie E. Zurücksetzen aller Stellen Sie mit e die Fre- Einstellungen quenz ein und drücken Sie m.

  • Seite 118: Deaktivieren Des Slate-Tons

    Einsatz eines Slate-Tons (Slate Tone) (Fortsetzung) Aufnahme Deaktivieren des Slate-Tons Drücken Sie c, um mit der Aufnahme zu Um versehentlichen Aufnahmen durch Fehlbedienung vorzu- beugen, können Sie die Taste t deaktivieren. beginnen. Wählen Sie mit e den Drücken Sie t. Eintrag „On/Off“...

  • Seite 119: Datenaustausch Mit Einem Computer (Sd Card Reader)

    Multi Track Field Recorder Datenaustausch mit einem Computer (SD Card Reader) Durch Anschluss an einen Computer können Sie die Daten auf der SD-Karte überprüfen und kopieren. Anschluss an einen Computer ANMERKUNG • Folgende Betriebssysteme werden unterstützt: Drücken Sie m. Windows: Windows 7 oder neuer Mac OS: Mac OS X (10.8 oder neuer) •...

  • Seite 120: Einsatz Als Audio-Interface (Audio Interface)

    (steht für iOS-Geräte nicht zur Verfügung). Für den Einsatz unter Windows wird ein Treiber Wählen Sie mit e den benötigt. Laden Sie den Treiber von der ZOOM-Web- seite (http://www.zoom.co.jp/) herunter. Eintrag „Audio Interface“ und Verbinden Sie den F mit einem USB-Kabel mit drücken Sie E.
  • Seite 121 Multi Track Field Recorder Verbindung beenden Drücken Sie m. ANMERKUNG • Zum Anschluss eines iOS-Geräts benötigen Sie einen Lightning Wählen Sie mit e den auf USB Kamera-Adapter. • Der F kann nicht mit USB-Power betrieben werden. Verwen- den Sie entweder Batterien vom Typ AA oder ein passendes Netz- Eintrag „EXIT“...

  • Seite 122: Audio-Interface Blockschaltbild

    Audio-Interface Blockschaltbild Stereo Mix Input 1 Input 2 Input 5 Input 6 OUTPUT MAIN OUT SUB OUT Kanal 1 Kanal 2 KOPFHÖRER- AUSGANG...
  • Seite 123 Multi Track Field Recorder Multi Track Input 1 Input 2 Input 5 Input 6 OUTPUT MAIN OUT SUB OUT Kanal 1 Kanal 2 KOPFHÖRER- AUSGANG...

  • Seite 124: Audio-Interface-Einstellungen

    Audio-Interface-Einstellungen Die folgenden Einstellungen können im Betrieb des F als Audio-Interface verändert werden. Weitere Informationen zum Betrieb finden Sie auf den entsprechenden Seiten. Einrichten der Loop-Back-Funktion (nur Stereo Mix) Mischung der Eingänge Mit dieser Funktion lässt sich das Wiedergabesignal des Sie können das Mischungsverhältnis der Eingänge anpassen.

  • Seite 125: Einsatz Eines R Als Controller (Connect)

    Multi Track Field Recorder Einsatz eines R als Controller (Connect) Durch Anschluss des R am F können Sie beispielsweise Trim-, Fader- und Panorama-Einstellungen steuern. Drücken Sie m. Wählen Sie mit e den Ein- trag „Connect“ und drücken Wählen Sie mit e den Sie E.

  • Seite 126: Einstellen Des Angeschlossenen Keyboard-Typs Für Den R (Keyboard Type)

    Einstellen des angeschlossenen Keyboard-Typs für den R (Keyboard Type) Sie können eine Computer-Tastatur zur Zeicheneingabe am R anschließen. Geben Sie den Typ der angeschlossenen Computer-Tastatur ein. Drücken Sie m. Wählen Sie mit e den Typ und drücken Sie E. Wählen Sie mit e den Eintrag „USB“...

  • Seite 127: Festlegen Von User-Tasten Für Den R (User Key)

    Multi Track Field Recorder Festlegen von User-Tasten für den R (User Key) Sie können den User-Tasten am R Funktionen zuweisen. Drücken Sie m. Wählen Sie mit e die Taste, der Sie eine Funktion zuwei- Wählen Sie mit e den sen möchten, und drücken Eintrag „USB“...

  • Seite 128: Einstellen Der Stromversorgung Für Den R (Power Source)

    Einstellen der Stromversorgung für den R (Power Source) Hier stellen Sie den Spannungs-Grenzwert für die automatische Abschaltung im Betrieb an einer Gleichstromversorgung sowie die Nennspannung und den Batterietyp ein, damit die verbleibende Batteriekapazität korrekt angezeigt wird. Auf dieser Menü- seite können Sie die Spannungen der verschiedenen Stromversorgungen und die Restkapazität der Batterie anzeigen. Drücken Sie m.

  • Seite 129: Stromversorgung Des R Über Usb

    Multi Track Field Recorder Stromversorgung des R über USB (USB Bus Power) Der F kann den R über USB-Bus-Power mit Strom versorgen. Drücken Sie m. Wählen Sie mit e den Eintrag „USB Bus Power“ Wählen Sie mit e den und drücken Sie E. Eintrag „USB“...

  • Seite 130: Einstellen Der R Led-Helligkeit (Led Brightness)

    Einstellen der R LED-Helligkeit (LED Brightness) Sie können die Helligkeit der LEDs auf der Vorderseite des R einstellen. Drücken Sie m. Wählen Sie mit e den Eintrag „LED Brightness“ und Wählen Sie mit e den drücken Sie E. Eintrag „USB“ und drücken Sie E.

  • Seite 131: Aktualisieren Der R Firmware

    Aktualisieren der R Firmware Sie können die Firmware-Version des R überprüfen und auf den neuesten Stand aktualisieren. Wenn eine Update-Datei für die neueste Version zur Verfügung steht, können Sie die zugehörige Datei von der ZOOM-Webseite herunterladen (www.zoom.co.jp). Verbinden Sie den F und den R wie Wählen Sie mit e den...
  • Seite 132 Aktualisieren der R Firmware (Fortsetzung) Überprüfen der Firmware-Version Aktualisieren der Firmware Wählen Sie mit e den Ein- Wählen Sie mit e den Ein- trag „Firmware Version“ und trag „Update Firmware“ und drücken Sie E. drücken Sie E. Wählen Sie mit e den Eintrag „...

  • Seite 133: Einstellen Der Pegelanzeigen-Darstellung (Level Meter)

    Multi Track Field Recorder Einstellen der Pegelanzeigen-Darstellung (Level Meter) Sie können einstellen, wie die Pegelanzeigen im Display dargestellt werden. Drücken Sie m. Einstellen des Typs Sie können die Darstellung der Pegelanzeigen zwischen VU Wählen Sie mit e den Ein- und Peak umschalten. Wählen Sie mit e den trag „SYSTEM“...
  • Seite 134 Einstellen der Pegelanzeigen-Darstellung (Level Meter) (Fortsetzung) Einstellen der Peak Hold Time Einstell- Erklärung wert Wählen Sie mit e den Peak Only Skalierung: dBFS Eintrag „Peak Hold Time“ und drücken Sie E. Angezeigter Die Spitzenwertanzeige wird für Spitzenwert eine definierte Zeit gehalten Es wird der effektive Peak-Pegel im Signal (dBFS) dargestellt.

  • Seite 135: Einstellen Der Darstellung Der Spurpegelanzeigen Im Home-Screen

    Multi Track Field Recorder Einstellen der Darstellung der Spurpegelanzeigen im Home-Screen Sie können einstellen, welche Spuren im Home-Screen dar- gestellt werden. HINWEIS Wählen Sie mit e den Ein- • Es können mehrere Spuren dargestellt werden. Es ist auch möglich, keine Spur darzustellen. trag „Level Meter View“...

  • Seite 136: Anpassen Der Display-Einstellungen (Lcd)

    Anpassen der Display-Einstellungen (LCD) Sie können Einstellungen für das Display vornehmen. Drücken Sie m. Einstellen der Display-Hintergrundbeleuchtung Sie können einstellen, dass die Hintergrundbeleuchtung des Wählen Sie mit e den Ein- Displays nach einer bestimmten Dauer ohne Bedienung aus- geschaltet wird. trag „SYSTEM“...

  • Seite 137: Einstellen Des Display-Kontrasts

    Multi Track Field Recorder Einstellen des Display-Kontrasts Verändern der Timecode-Anzeige im Home-Screen Sie können die Größe ändern, in der der Timecode im Home- Wählen Sie mit e den Ein- Screen dargestellt wird. Wählen Sie mit e den trag „Contrast“ und drücken Sie E.

  • Seite 138: Einstellen Der Led-Helligkeit (Led Brightness)

    Einstellen der LED-Helligkeit (LED Brightness) Sie können die Helligkeit der LEDs auf der Vorderseite des F einstellen. Drücken Sie m. Stellen Sie mit e die Hel- ligkeit ein und drücken Sie Wählen Sie mit e den Ein- trag „SYSTEM“ und drücken Sie E.

  • Seite 139: Setzen Manueller Marker (Play Key Option)

    Multi Track Field Recorder Setzen manueller Marker (PLAY Key Option) Sie können einstellen, wie Marker hinzugefügt werden, wenn Sie während der Wiedergabe oder Aufnahme einer Datei im WAV-Format drücken. Drücken Sie m. Einstellung für das Erzeugen von Markern bei der Auf- nahme Wählen Sie mit e den Ein- Wählen Sie mit e den Ein-...

  • Seite 140: Einstellung Für Das Erzeugen Von Markern Bei Der Wiedergabe

    Setzen manueller Marker (PLAY Key Option) (Fortsetzung) Einstellung für das Erzeugen von Markern bei der Wiedergabe Wählen Sie mit e den Ein- trag „Playing“ und drücken Sie E. Wählen Sie mit e, wie Marker hinzugefügt werden, und drücken Sie E. Einstellwert Erklärung Pause Only...

  • Seite 141: Überprüfen Der Sd-Karten-Informationen (Information)

    Multi Track Field Recorder Überprüfen der SD-Karten-Informationen (Information) Sie können die Größe und die Restkapazität von SD-Karten überprüfen. Drücken Sie m. Wählen Sie mit e den Eintrag „Information“ und Wählen Sie mit e den Ein- drücken Sie E. trag „SD CARD“ und drücken Sie E.

  • Seite 142: Testen Der Sd-Karten-Leistung (Performance Test)

    Testen der SD-Karten-Leistung (Performance Test) Sie können testen, ob eine SD-Karte für den Einsatz im F geeignet ist. Der Basistest kann schnell durchgeführt werden, während für den vollständigen Test die gesamte SD-Karte überprüft wird. Durchführen eines Schnelltests Drücken Sie m. Wählen Sie mit e den Ein- trag „Quick Test“...
  • Seite 143 Multi Track Field Recorder Drücken Sie m, um den Test abzubrechen. Durchführen eines kompletten Tests ANMERKUNG Wählen Sie mit e den Ein- • Sie können den Test mit pausieren und auch fort setzen. trag „Full Test“ und drücken • Auch wenn als Ergebnis eines Performance-Tests „OK“ Sie E.

  • Seite 144: Formatieren Der Sd-Karten (Format)

    Formatieren der SD-Karten (Format) Formatieren Sie SD-Karten, bevor Sie sie mit dem F verwenden. Drücken Sie m. Wählen Sie mit e den Eintrag „Yes“ und drücken Wählen Sie mit e den Ein- Sie E. trag „SD CARD“ und drücken Sie E. ANMERKUNG •...

  • Seite 145: Überprüfen Der Kurzbefehle Des F (Shortcut List)

    Multi Track Field Recorder Überprüfen der Kurzbefehle des F (Shortcut List) Der F verfügt über eine Kurzbefehlsfunktion, die Ihnen schnellen Zugriff auf etliche Funktionen ermöglicht. Näheres zu den Kurzbefehlen erfahren Sie im Abschnitt „Liste der Kurzbefehle“ (→ S. 156). Drücken Sie m. Wählen Sie mit e den Eintrag „Shortcut List“...

  • Seite 146: Wiederherstellen Der Werkseinstellungen (Factory Reset)

    Wiederherstellen der Werkseinstellungen (Factory Reset) Sie können die Werkseinstellungen wiederherstellen. Drücken Sie m. Wählen Sie mit e den Eintrag „Yes“ und drücken Wählen Sie mit e den Ein- Sie E. trag „SYSTEM“ und drücken Sie E. Die Einstellungen werden zurück- gesetzt und das Gerät schaltet sich automatisch aus.

  • Seite 147: Überprüfen Der Firmware-Version (Firmware Version)

    Multi Track Field Recorder Überprüfen der Firmware-Version (Firmware Version) Sie können die aktuelle Firmware-Version überprüfen. Drücken Sie m. Wählen Sie mit e den Ein- trag „SYSTEM“ und drücken Sie E. Wählen Sie mit e den Ein- trag „Firmware Version“ und drücken Sie E.

  • Seite 148: Aktualisieren Der Firmware

    Aktualisieren der Firmware Die Firmware des F kann auf die neueste Version aktualisiert werden. Wenn eine Update-Datei für die neueste Version zur Verfügung steht, können Sie die zugehörige Datei von der ZOOM-Webseite herunterladen (www.zoom.co.jp). Installieren Sie neue Batterien im F oder schlie- Wählen Sie mit e den...

  • Seite 149: Fehlerbehebung

    Multi Track Field Recorder Fehlerbehebung Wenn Sie denken, dass sich der F merkwürdig verhält, überprüfen Sie zuerst folgende Punkte. ◆ Die Wiedergabe ist nicht oder nur sehr leise zu hören Probleme bei der Aufnahme/Wiedergabe · Stellen Sie sicher, dass die Lautstärkepegel der Spuren nicht zu niedrig ◆...

  • Seite 150: Detaillierte Produkt-Diagramme

    Detaillierte Produkt-Diagramme Slate Tone I NPUT RECORDER Input 1-6 Track 1 Input Track 2 Input 1 φ Limiter Delay Track 3 Trim Track 4 Track 5 Input 2 Limiter φ Delay Track 6 Trim Track L/R Input 3 φ Track L Limiter Delay Track R...
  • Seite 151 Multi Track Field Recorder Routing MAIN OUT Routing SUB OUT Routing Headphone Routing Prefader Prefader Prefader Track 1 Track 1 Track 1 Track 2 Track 6 Track 6 Track 6 Postfader Postfader Postfader Track 1 Track 6 Track 1 Track 1 Track 6 Track 6 RTN L...

  • Seite 152: Metadaten-Liste

    Metadaten-Liste Metadaten, die in BEXT Chunks in WAV-Dateien enthalten sind Erklärung Remarks SPEED= Framerate MENU > TIMECODE (TC) > FPS TAKE= Take-Nummer UBITS= User-Bits MENU > TIMECODE (TC) > Ubits MENU > METADATA (Next Take) > Scene > Name Mode SCENE= Szenen-Name MENU >...

  • Seite 153: Metadaten, Die In Ixml Chunks In Wav-Dateien Enthalten Sind

    Multi Track Field Recorder Metadaten, die in iXML Chunks in WAV-Dateien enthalten sind iXML Master-Tag iXML Sub-Tag Schreiben Lesen Remarks MENU > FINDER (Ordnername in oberster Ebene der SD-Karte) ○ ○ <PROJECT> MENU > FINDER > TAKE MENU > Metadata Edit > Project MENU >...
  • Seite 154 Metadaten-Liste (Fortsetzung) iXML Master-Tag iXML Sub-Tag Schreiben Lesen Remarks <SPEED> ○ <SPEED> <NOTE> × ○ ○ <SPEED> <MASTER_SPEED> MENU > TIMECODE (TC) > FPS ○ <SPEED> <CURRENT_SPEED> × MENU > TIMECODE (TC) > FPS ○ <SPEED> <TIMECODE_RATE> × MENU > TIMECODE (TC) > FPS ○...

  • Seite 155: In Mp3-Dateien Enthaltene Metadaten Und Id3-Felder

    Multi Track Field Recorder iXML Master-Tag iXML Sub-Tag Schreiben Lesen Remarks <FILE_SET> ○ <FILE_SET> <TOTAL_FILES> × ○ <FILE_SET> <FAMILY_UID> × <FILE_SET> <FAMILY_NAME> × × <FILE_SET> <FILE_SET_START_TIME_HI> × × <FILE_SET> <FILE_SET_START_TIME_LO> × × ○ <FILE_SET> <FILE_SET_INDEX> × iXML Master-Tag iXML Sub-Tag Schreiben Lesen Remarks...

  • Seite 156: Liste Der Kurzbefehle

    Liste der Kurzbefehle Home-Screen Menü-Screen Kurzbefehl Erklärung Kurzbefehl Erklärung Zeigt den Namen und die Spur, die für den nächsten Drücken und halten Brechen Sie den Einstellvorgang an und kehren Sie Drücken und halten Sie s. aufgenommenen Take vergeben werden. zum Home-Screen zurück. Beispiel: Scene1_002 s + f Hebt die Szenen-Nummer um den Zähler 1 an (wenn...

  • Seite 157: Spezifikationen

    10 kΩ oder höher Maximaler Eingangspegel +10 dBu (Eingangspegel: -10 dBV), +24 dBu (Eingangspegel: +4 dBu) MIC IN (INPUT 5/6) Eingang für ZOOM Mikrofonkapsel (deaktiviert bei Nutzung von RTN (INPUT 5/6)) MAIN OUT 1/2 Anschlüsse Symmetrischer XLR-Ausgang (Pin 2: +Phase) 150 Ω...
  • Seite 158 Spezifikationen (Fortsetzung) Wenn WAV angewählt ist Unterstützte Formate: 44,1/47,952/48/48,048/88,2/96/192 kHz, 16/24 Bit, mono/stereo//2-8 Kanäle multi, BWF und iXML Maximale gleichzeitige 8 (6 Eingänge + LR MIX Aufnahme bei einer Samplingrate von 192kHz) Aufnahmespuren Aufnahmeformate Wenn MP3 gewählt wurde Unterstützte Formate: 128/192/320 kbps, 44,1/48 kHz, ID3v1 Tags Maximale gleichzeitige Aufnahmespuren...
  • Seite 159 Multi Track Field Recorder Durchgehende Aufnahmezeit 192kHz/24 Bit 4-Kanal-Aufnahme auf SD1/SD2 (MAIN/SUB OUT ON, TIME CODE auf Int Free Run eingestellt, LED-Helligkeit 60, Kopfhörer mit 32Ω Last, PHANTOM auf 48V eingestellt) Alkaline-Batterien 2 Stunden oder mehr NiMH (2.450 mAh) 3,5 Stunden oder mehr Lithium-Batterien 6 Stunden oder mehr Anzeige...
  • Seite 160 ZOOM CORPORATION 4-4-3 Kandasurugadai, Chiyoda-ku, Tokyo 101-0062 Japan http://www.zoom.co.jp Z2I-2763-01...

Inhaltsverzeichnis
