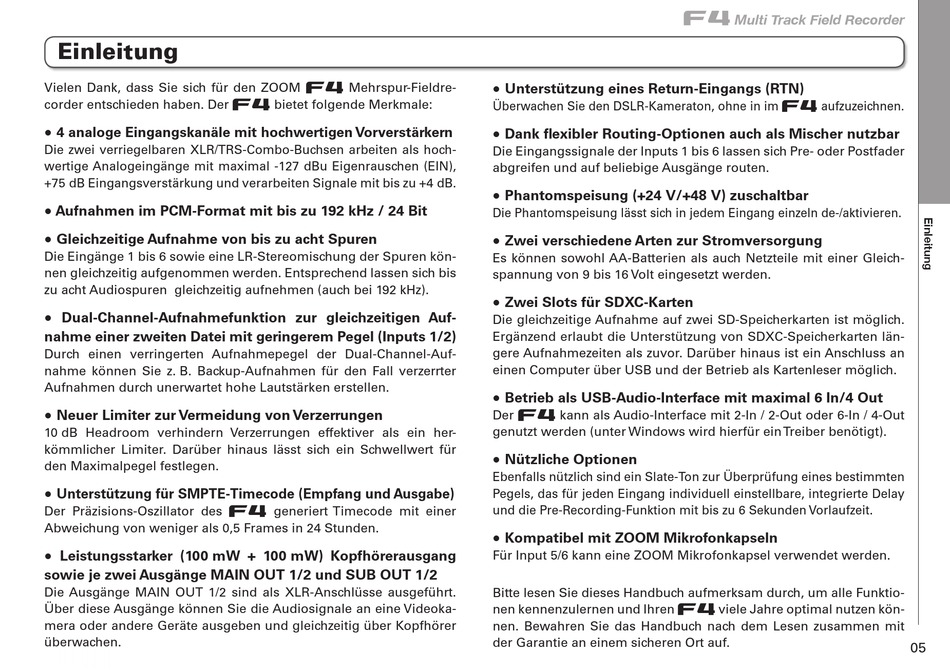

Einleitung

Vielen Dank, dass Sie sich für den ZOOM F Mehrspur-Fieldre-
corder entschieden haben. Der F bietet folgende Merkmale:
● 4 analoge Eingangskanäle mit hochwertigen Vorverstärkern
Die zwei verriegelbaren XLR/TRS-Combo-Buchsen arbeiten als hoch-
wertige Analogeingänge mit maximal -127 dBu Eigenrauschen (EIN),
+75 dB Eingangsverstärkung und verarbeiten Signale mit bis zu +4 dB.
● Aufnahmen im PCM-Format mit bis zu 192 kHz / 24 Bit
● Gleichzeitige Aufnahme von bis zu acht Spuren
Die Eingänge 1 bis 6 sowie eine LR-Stereomischung der Spuren kön-
nen gleichzeitig aufgenommen werden. Entsprechend lassen sich bis
zu acht Audiospuren gleichzeitig aufnehmen (auch bei 192 kHz).
● Dual-Channel-Aufnahmefunktion zur gleichzeitigen Auf-
nahme einer zweiten Datei mit geringerem Pegel (Inputs 1/2)
Durch einen verringerten Aufnahmepegel der Dual-Channel-Auf-
nahme können Sie z. B. Backup-Aufnahmen für den Fall verzerrter
Aufnahmen durch unerwartet hohe Lautstärken erstellen.
● Neuer Limiter zur Vermeidung von Verzerrungen
10 dB Headroom verhindern Verzerrungen effektiver als ein her-
kömmlicher Limiter. Darüber hinaus lässt sich ein Schwellwert für
den Maximalpegel festlegen.
● Unterstützung für SMPTE-Timecode (Empfang und Ausgabe)
Der Präzisions-Oszillator des F generiert Timecode mit einer
Abweichung von weniger als 0,5 Frames in 24 Stunden.
● Leistungsstarker (100 mW + 100 mW) Kopfhörerausgang
sowie je zwei Ausgänge MAIN OUT 1/2 und SUB OUT 1/2
Die Ausgänge MAIN OUT 1/2 sind als XLR-Anschlüsse ausgeführt.
Über diese Ausgänge können Sie die Audiosignale an eine Videoka-
mera oder andere Geräte ausgeben und gleichzeitig über Kopfhörer
überwachen.
● Unterstützung eines Return-Eingangs (RTN)
Überwachen Sie den DSLR-Kameraton, ohne in im F aufzuzeichnen.
● Dank flexibler Routing-Optionen auch als Mischer nutzbar
Die Eingangssignale der Inputs 1 bis 6 lassen sich Pre- oder Postfader
abgreifen und auf beliebige Ausgänge routen.
● Phantomspeisung (+24 V/+48 V) zuschaltbar
Die Phantomspeisung lässt sich in jedem Eingang einzeln de-/aktivieren.
● Zwei verschiedene Arten zur Stromversorgung
Es können sowohl AA-Batterien als auch Netzteile mit einer Gleich-
spannung von 9 bis 16 Volt eingesetzt werden.
● Zwei Slots für SDXC-Karten
Die gleichzeitige Aufnahme auf zwei SD-Speicherkarten ist möglich.
Ergänzend erlaubt die Unterstützung von SDXC-Speicherkarten län-
gere Aufnahmezeiten als zuvor. Darüber hinaus ist ein Anschluss an
einen Computer über USB und der Betrieb als Kartenleser möglich.
● Betrieb als USB-Audio-Interface mit maximal 6 In/4 Out
Der F kann als Audio-Interface mit 2-In / 2-Out oder 6-In / 4-Out
genutzt werden (unter Windows wird hierfür ein Treiber benötigt).
● Nützliche Optionen
Ebenfalls nützlich sind ein Slate-Ton zur Überprüfung eines bestimmten
Pegels, das für jeden Eingang individuell einstellbare, integrierte Delay
und die Pre-Recording-Funktion mit bis zu 6 Sekunden Vorlaufzeit.
● Kompatibel mit ZOOM Mikrofonkapseln
Für Input 5/6 kann eine ZOOM Mikrofonkapsel verwendet werden.
Bitte lesen Sie dieses Handbuch aufmerksam durch, um alle Funktio-
nen kennenzulernen und Ihren F viele Jahre optimal nutzen kön-
nen. Bewahren Sie das Handbuch nach dem Lesen zusammen mit
der Garantie an einem sicheren Ort auf.
