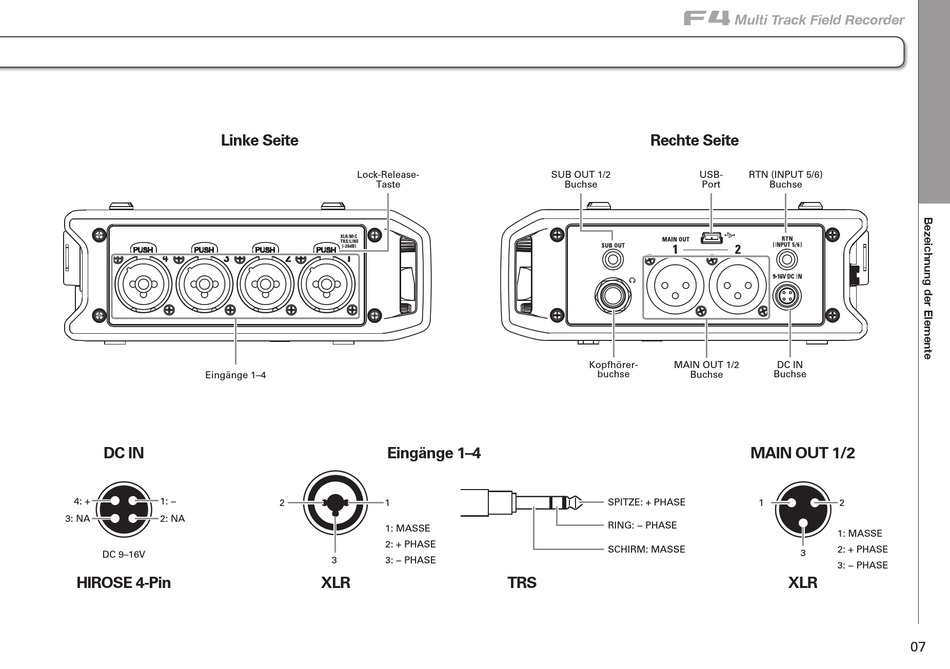

Linke Seite; Rechte Seite - Zoom F4 Bedienungsanleitung

Linke Seite

Eingänge 1–4
DC IN
4: + 1: −
3: NA 2: NA
DC 9–16V
HIROSE 4-Pin
Lock-Release-
Taste
Eingänge 1–4
2 1
1: MASSE
2: + PHASE
3 3: − PHASE
XLR
F

Rechte Seite

SUB OUT 1/2
Buchse
Kopfhörer- MAIN OUT 1/2
buchse
SPITZE: + PHASE
RING: − PHASE
SCHIRM: MASSE
TRS
Multi Track Field Recorder
USB- RTN (INPUT 5/6)
Port Buchse
DC IN
Buchse
Buchse
MAIN OUT 1/2
1 2
1: MASSE
2: + PHASE
3
3: − PHASE
XLR
07
